30
M2_1~2 : Slots M.2 (Touche M)
M2_1
M2_2
⚠
Important
∙
Si votre SSD M.2 dispose de son propre
système de dissipation de chaleur, retirez les
plaques M.2 ou les cubes en caoutchouc dans
les slots M.2 avant d’installer le SSD M.2.
Veuillez ne pas réinstaller le dissipateur fourni
avec votre carte mère.

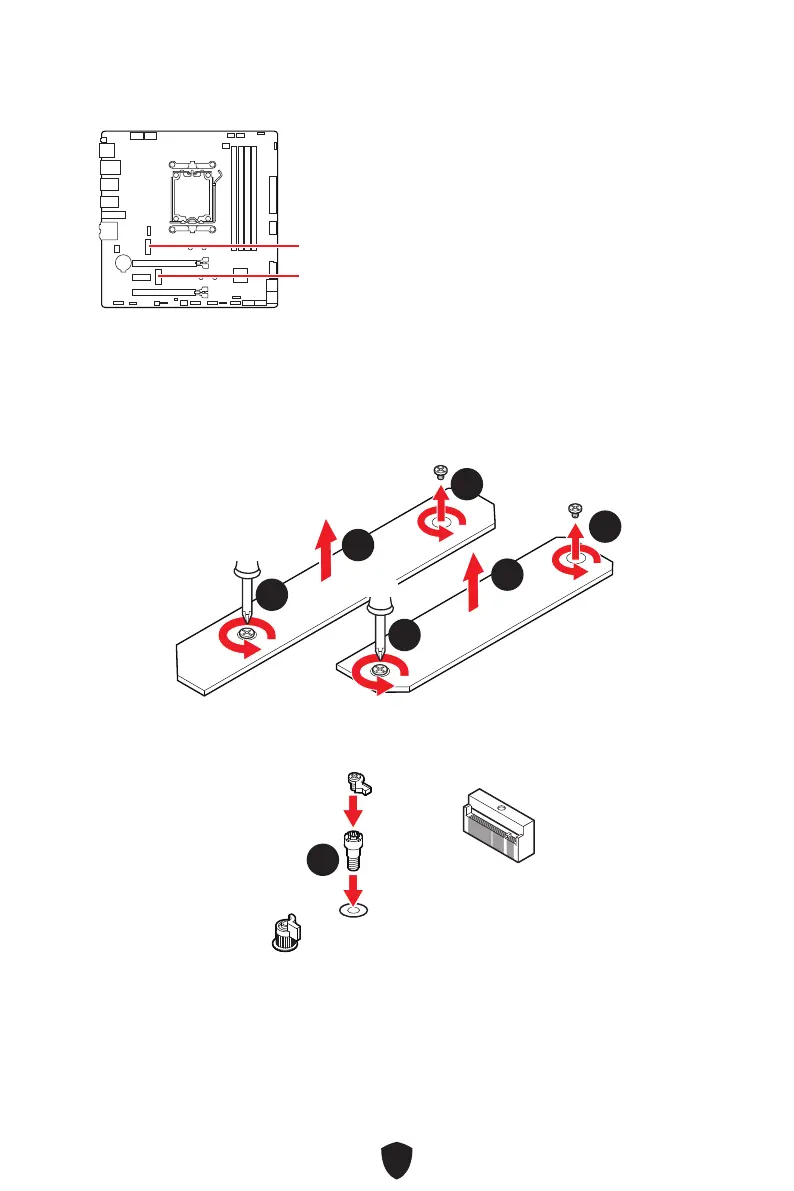

Installation du module M.2
1. Desserrez les vis de la plaque M.2 Shield Frozr.
2. Soulevez la plaque M.2 Shield Frozr et retirez-la.
11
11
11
22
22
11
3. Installez le kit de clips EZ M.2 fourni avant d’installer un SSD 2260. Ignorez cette
étape si vous installez un SSD 2280.
33
2260
