30

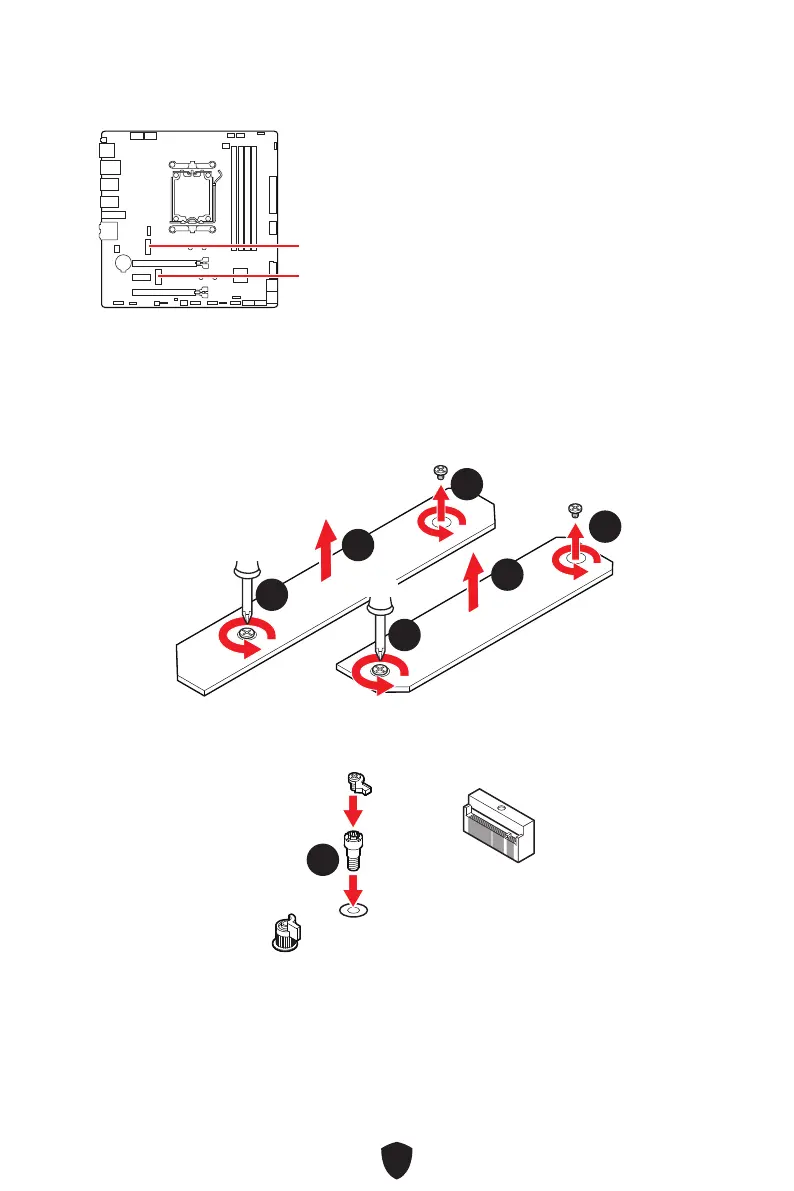

M2_1~2: M.2スロット (Key M)
M2_1
M2_2
⚠
注意
∙
M.2 SSDはヒートシンクを搭載している場合、M.2
スロットのM.2プレートまたはM.2ゴムキューブを
取り外してからM.2 SSDを取り付けてください。マ
ザーボードに付属のヒートシンクを再度取付ける
必要はありません。
M.2モジュールの取り付け
1. M.2 Shield Frozr heatsinkのねじを緩めます。
2. M.2 Shield Frozr heatsinkを持ち上げ、取り外します。
11
11
11
22
22
11
3. 2260 SSDを取り付ける前に、供給のEZ M.2クリップキットを取り付けます。2280 SSDが
取り付けられている場合はこのステップを飛ばします。
33
2260
