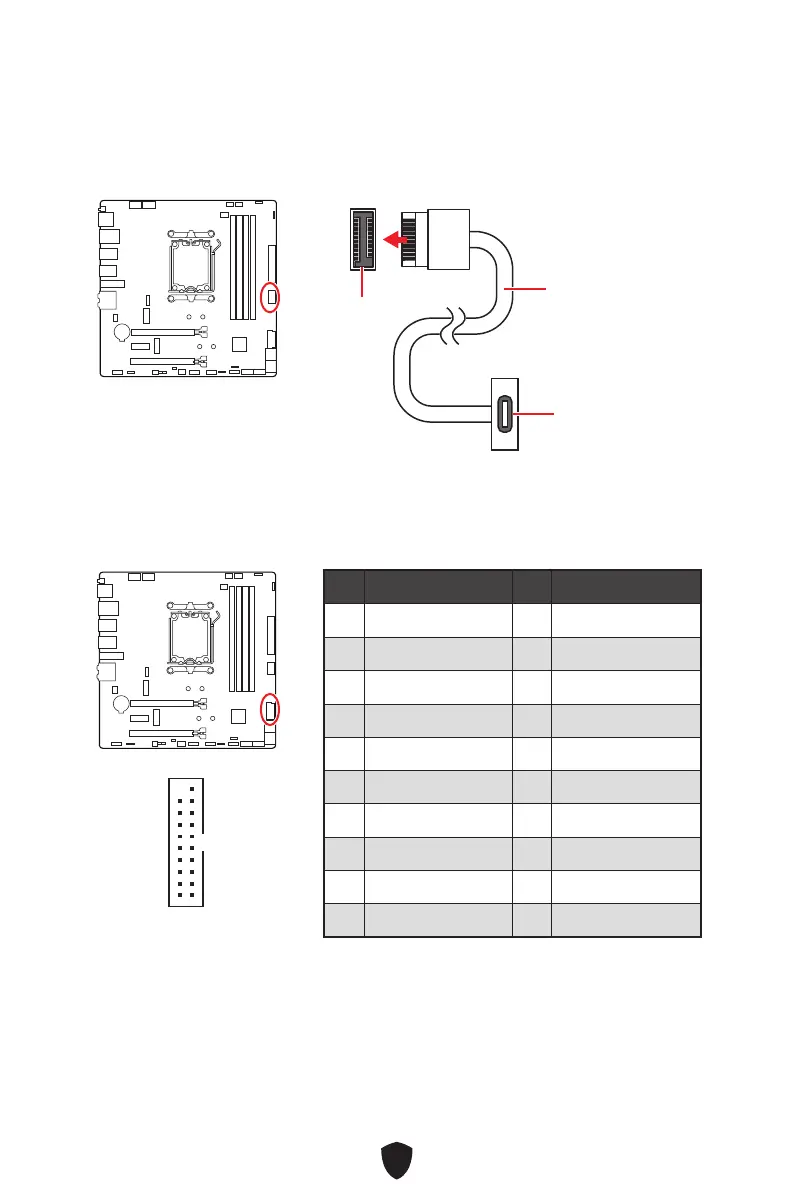

JUSB4: USB 3.2 Gen 2 Type-C 전면 패널 커넥터
이 커넥터를 사용하여 전면 패널의 USB 3.2 Gen 2 10Gbps Type-C 커넥터를 연결할 수
있습니다. 이 커넥터는 풀 프루프(foolproof )로 작동하도록 디자인되었으며 케이블 연결시
정확한 방향으로 연결하시기 바랍니다.
JUSB4
USB Type-C 케이블
USB Type-C 전면
패널에 포트
JUSB3: USB 3.2 Gen 1 커넥터
이 커넥터를 사용하여 전면 패널의 USB 3.2 Gen 1 5Gbps 포트를 연결할 수 있습니다.
⚠
중요사항
전원 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다.
핀 신호 이름 핀 신호 이름
1 Power 2 USB3_RX_DN
3 USB3_RX_DP 4 Ground
5 USB3_TX_C_DN 6 USB3_TX_C_DP
7 Ground 8 USB2.0-
9 USB2.0+ 10 Ground
11 USB2.0+ 12 USB2.0-
13 Ground 14 USB3_TX_C_DP
15 USB3_TX_C_DN 16 Ground
17 USB3_RX_DP 18 USB3_RX_DN
19 Power 20 No Pin
