MSI MAG B650M MORTAR WIFI

36

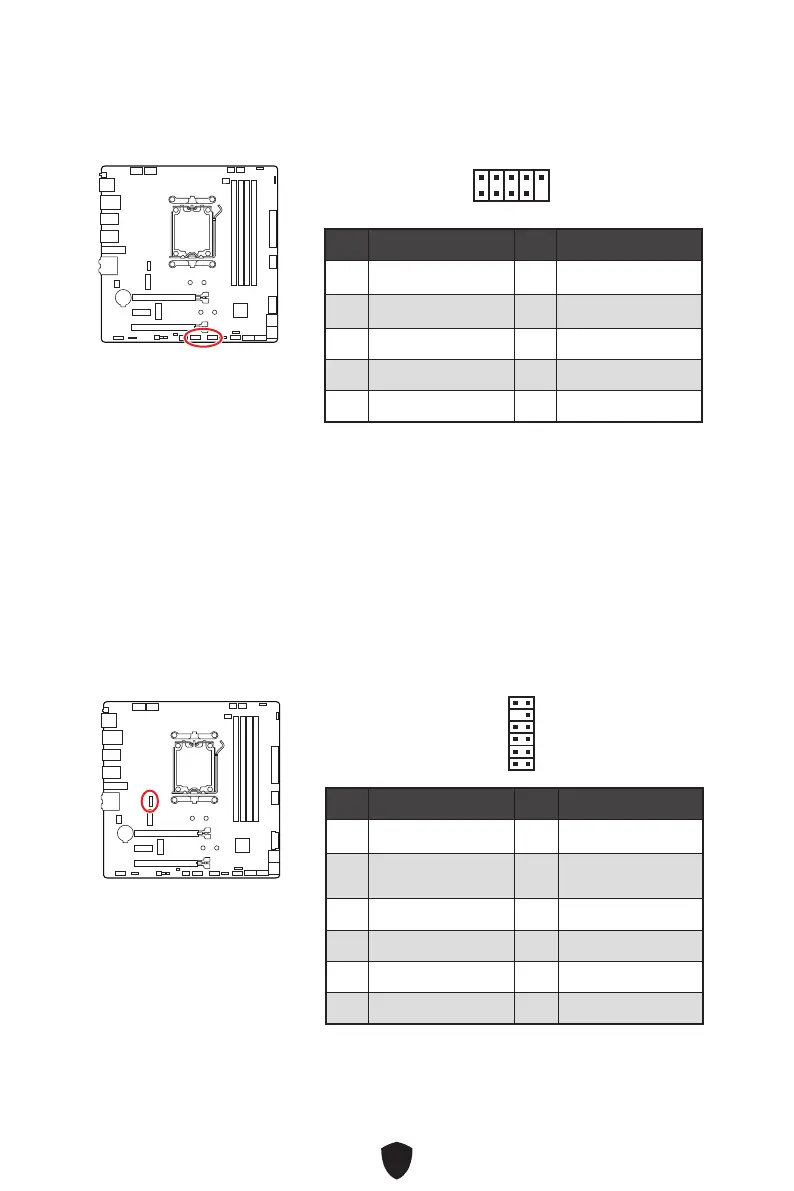

JUSB1~2: USB 2.0 接頭
這些接頭用於連接前面板的 USB 2.0 連接埠。
⚠
重要
∙ 請注意，VCC 和接地接腳必須正確連接，以免造成零件受損。
∙ 如要以 USB 連接埠對 iPad、iPhone 及 iPod 充電，請安裝 MSI Center 工具軟體。
接腳 訊號名稱 接腳 訊號名稱
1 VCC 2 VCC
3 USB0- 4 USB1-
5 USB0+ 6 USB1+
7 Ground 8 Ground
9 No Pin 10 NC
1
2 10
9
JTPM1: TPM 模組接頭
此接頭用於連接可信賴平台模組 (TPM)。請參閱 TPM 安全平台手冊瞭解更多詳情。
1
2
12
11
接腳 訊號名稱 接腳 訊號名稱
1 SPI Power 2 SPI Chip Select
3
Master In Slave Out
(SPI Data)
4
Master Out Slave In
(SPI Data)
5 Reserved 6 SPI Clock
7 Ground 8 SPI Reset
9 Reserved 10 No Pin
11 Reserved 12 Interrupt Request
