MSI MAG B650M MORTAR WIFI

30
M2_1~2: M.2 Steckplätze (Key M)
M2_1
M2_2
⚠
Wichtig
∙ Wenn Ihre M.2-SSD mit einem eigenen
Kühlkörper ausgestattet ist, entfernen Sie bitte
die M.2-Platte und installieren Sie dann die
M.2-SSD im M.2-Steckplatz. Installieren Sie
nicht den mit Ihrem Motherboard gelieferten
Kühlkörper

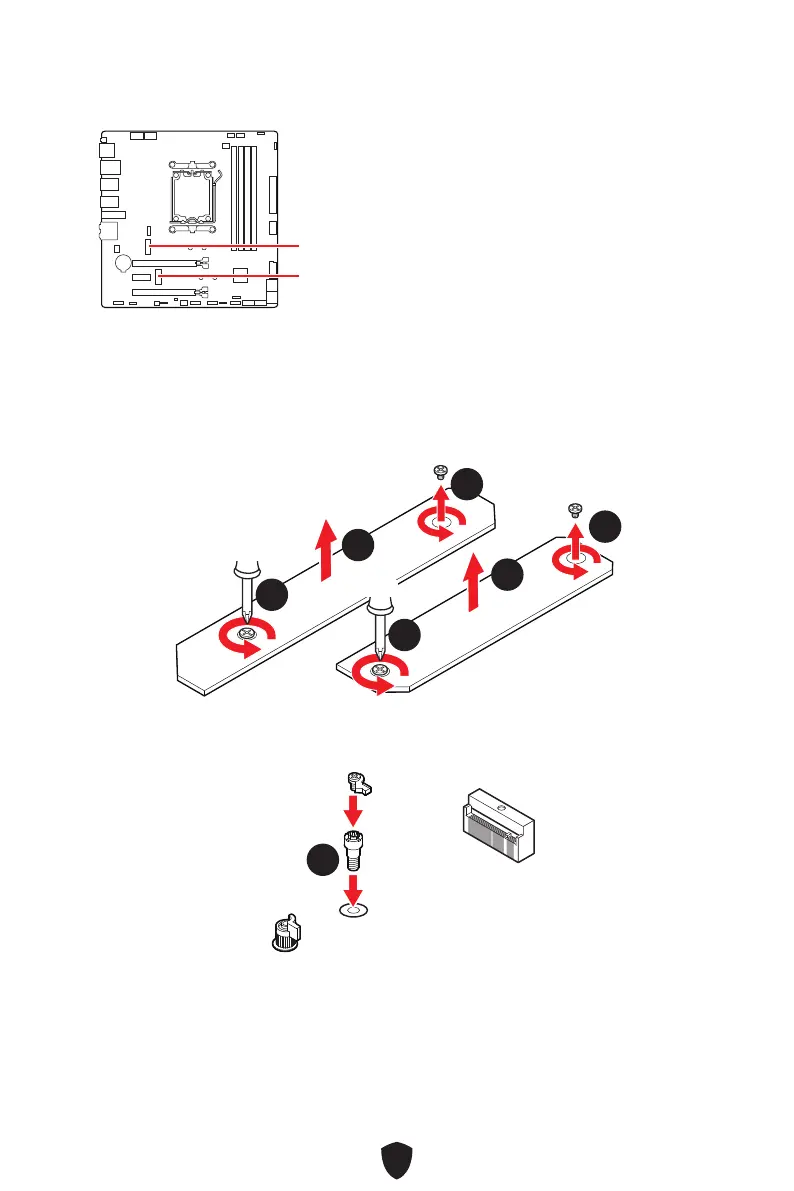

Installation eines M.2 Moduls
1. Lösen Sie die Schraube des M.2-Shield Frozr-Kühlkörpers.
2. Heben Sie den M.2 Shield Frozr-Kühlkörper an und entfernen Sie ihn.
11
11
11
22
22
11
3. Installieren Sie das mitgelieferte EZ M.2 Clip-Kit, bevor Sie die 2260 SSD
installieren. Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren.
33
2260
