MSI MAG B650M MORTAR WIFI

36

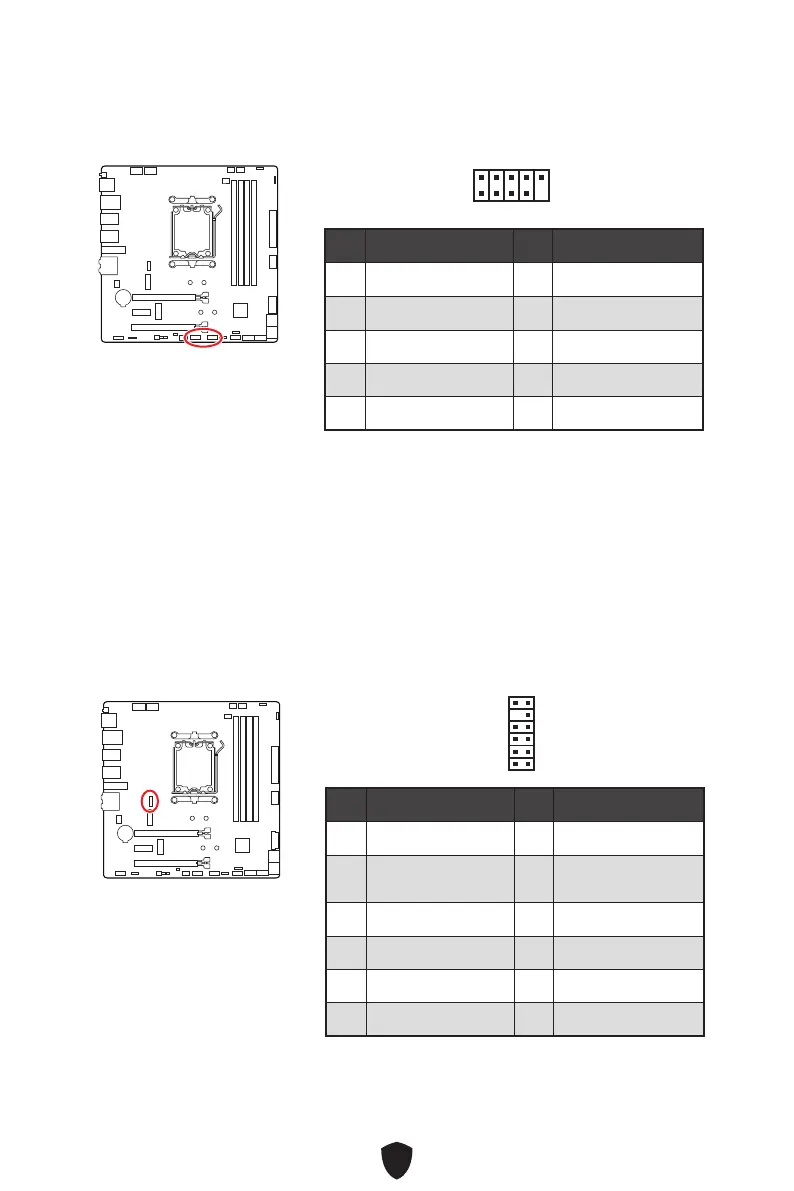

JUSB1~2: USB 2.0 커넥터
이 커넥터를 사용하여 전면 패널의 USB 2.0 포트를 연결할 수 있습니다.
⚠
중요사항
∙ VCC 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다.
∙ USB 포트를 통하여 iPad,iPhone 및 iPod를 충전하려면 MSI Center 유틸리티를
설치하시기 바랍니다.
핀 신호 이름 핀 신호 이름
1 VCC 2 VCC
3 USB0- 4 USB1-
5 USB0+ 6 USB1+
7 Ground 8 Ground
9 No Pin 10 NC
1
2 10
9
JTPM1: TPM 모듈 커넥터
이 커넥터는 TPM (Trusted Platform Module) 모듈에 연결됩니다. 자세한 내용과 사용방법은
TPM 보안 플랫폼 설명서를 참조하세요.
1
2
12
11
핀 신호 이름 핀 신호 이름
1 SPI Power 2 SPI Chip Select
3
Master In Slave Out
(SPI Data)
4
Master Out Slave In
(SPI Data)
5 Reserved 6 SPI Clock
7 Ground 8 SPI Reset
9 Reserved 10 No Pin
11 Reserved 12 Interrupt Request
