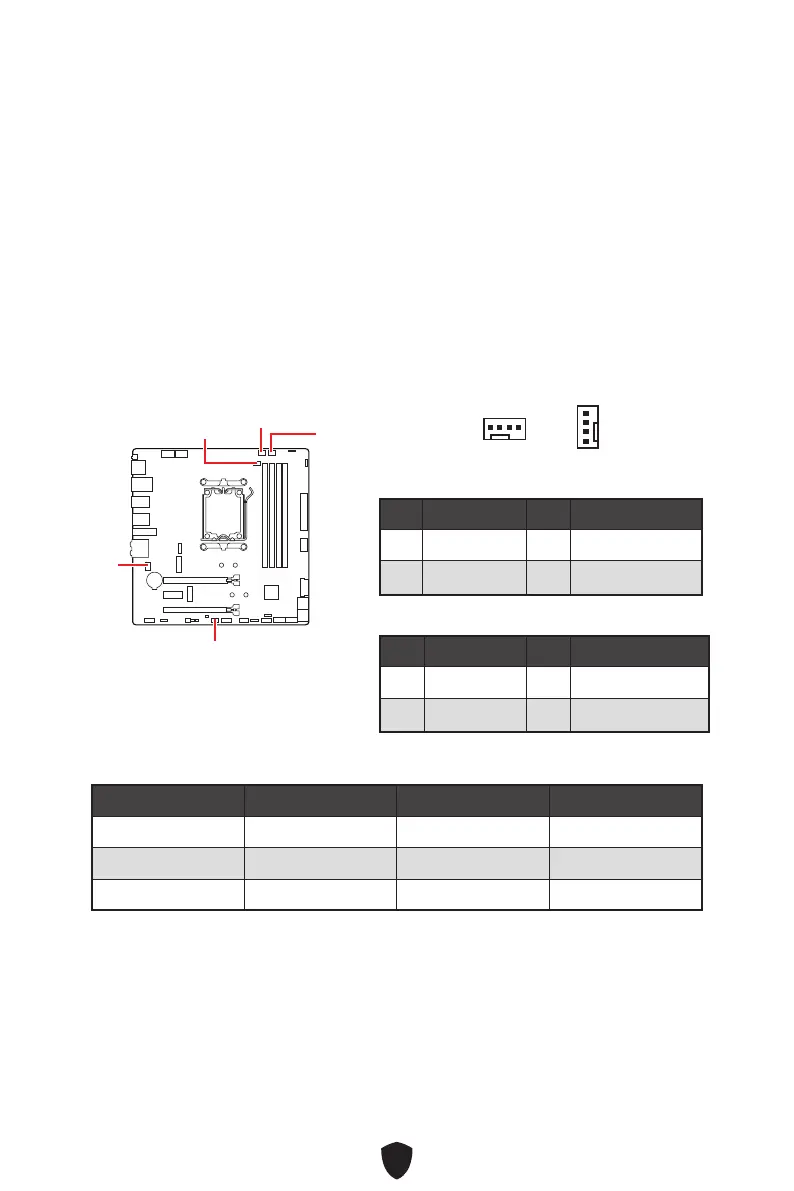

38
CPU_FAN1
、PUMP_FAN1、SYS_FAN1~3
: 風扇電源接頭
風扇電源接頭可分為脈寬調變 (PWM) 模式和 DC 模式。PWM 模式風扇插孔提供恆定 12V
輸出，並可透過速度控制訊號調整風扇速度。DC 模式插孔會變更電壓，藉此控制風扇速
度。Auto 模式能自動偵測風扇的 PWM 與 DC 模式 。
您可以在 BIOS > HARDWARE MONITOR 面板中控制風扇。允許您設定您的風扇類型為
DC 或 PWM。檢查智慧風扇模式，風扇速度會依據 CPU 或系統溫度進行變更。取消勾選智
慧風扇模式，風扇將以最大速度旋轉。
⚠
重要
在切換 PWM/ DC 模式後，請確保風扇工作正常。
1
1
PWM 模式接腳定義
接腳 訊號名稱 接腳 訊號名稱
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
DC 模式接腳定義
接腳 訊號名稱 接腳 訊號名稱
1 Ground 2 Voltage Control
3 Sense 4 NC
風扇接頭規格
接頭 預設風扇模式 最大電流 最大功率
CPU_FAN1 Auto 模式 3A 36W
PUMP_FAN1 PWM 模式 3A 36W
SYS_FAN1~3 DC 模式 2A 24W
CPU_FAN1
SYS_FAN3
PUMP_FAN1
SYS_FAN1
SYS_FAN2
