M2_1~2: Разъемы M.2 (Ключ M)
M2_1
M2_2
⚠
Внимание!
∙
В случае, если M.2 SSD оснащен
собственным радиатором, удалите пластины
M.2 или резиновые кубики в разъеме M.2,
затем установите M.2 SSD. Не устанавливайте
дополнительный радиатор, поставляемый с
материнской платой.
Установка модуля M.2

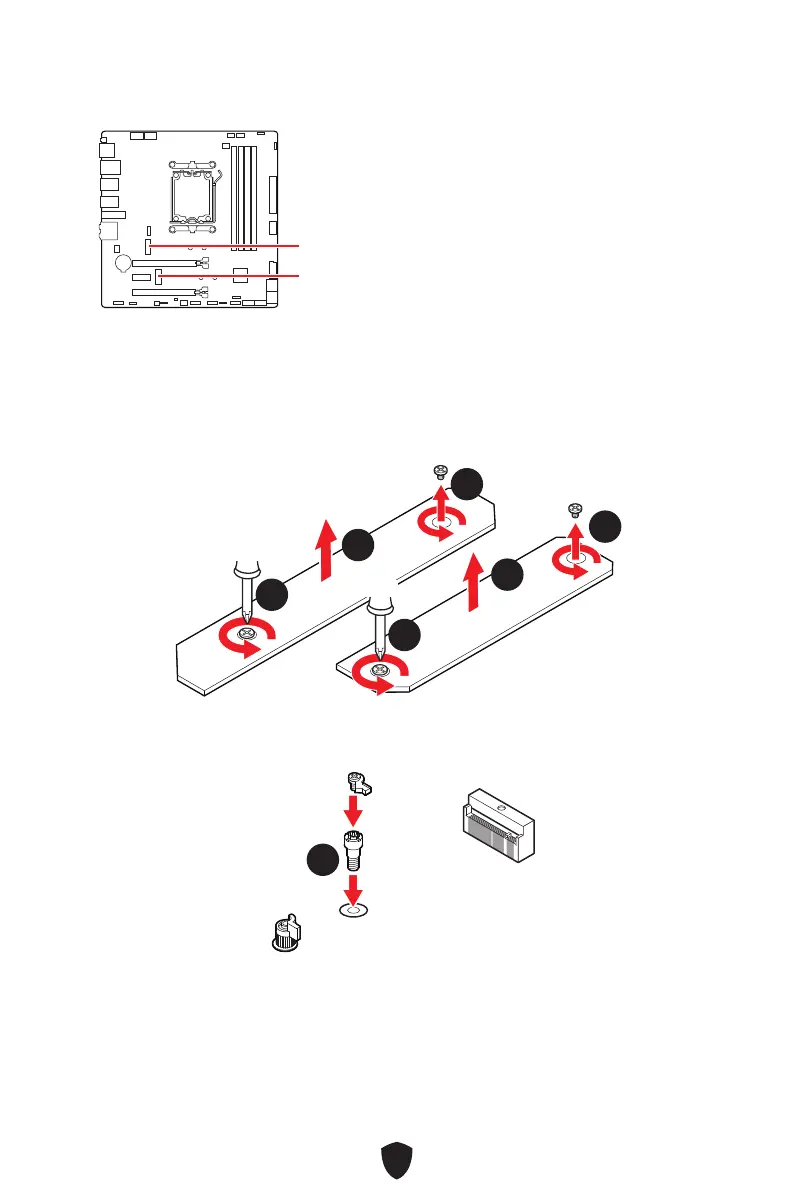

1. Удалите винты для радиатора M.2 Shield Frozr.
2. Приподнимите радиатор M.2 Shield Frozr и снимите его.
11
11
11
22
22
11
3. Перед установкой 2260 SSD установите прилагаемый комплект EZ M.2 Clip.
Пропустите этот шаг при установке 2280 SSD.
33
2260
