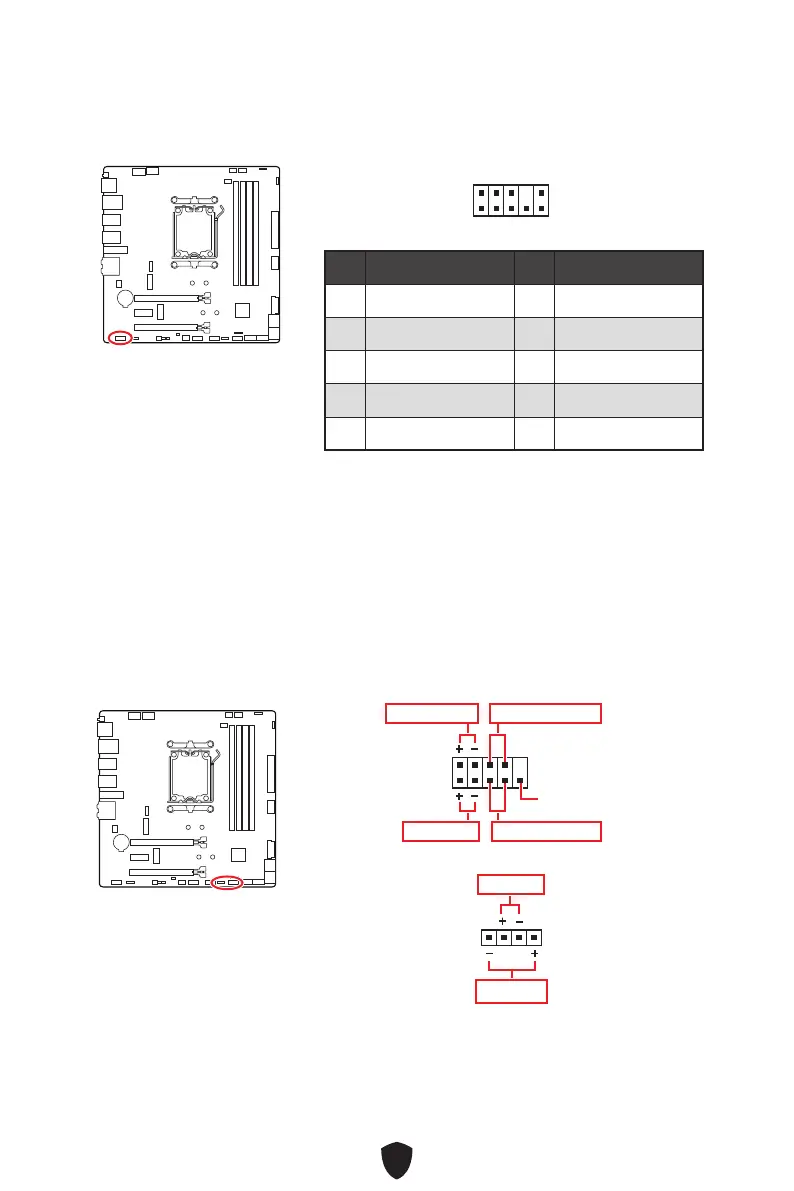

JAUD1: フロントオーディオコネクター
このコネクターにはフロントパネルのオーディオジャックを接続します。
1
2 10
9
ピン 信号名 ピン 信号名
1 MIC L 2 Ground
3 MIC R 4 NC
5 Head Phone R 6 MIC Detection
7 SENSE_SEND 8 No Pin
9 Head Phone L 10 Head Phone Detection
JFP1, JFP2: フロントパネルコネクター
JFP1コネクターは電源オン、電源リセット、PCケースのLEDをコントロールします。Power
Switch/ Reset Switchヘッダーには電源ボタン/ リセットボタンを接続します。Power LEDヘ
ッダーにはPCケースのLEDを接続します。HDD LEDヘッダーはハードディスクの状態を示
します。JFP2コネクターはBuzzerとSpeakerに対応しています。PCケースからケーブルを正
しく接続するには、下記の図をご参照ください。
1
2 10
9
Power LED
Reserved
Power Switch
JFP1
Reset SwitchHDD LED
1
JFP2
Buzzer
Speaker
⚠
注意
Power LEDとHDD LEDはプラスとマイナスの区別があり、マザーボード上の対応するプラ
スとマイナスのピンヘッダーにケーブルを接続する必要があります。正しく接続されていな
い場合、LEDは正常に動作しませんのでご注意ください。
