MSI MAG B650M MORTAR WIFI

29
BAT1

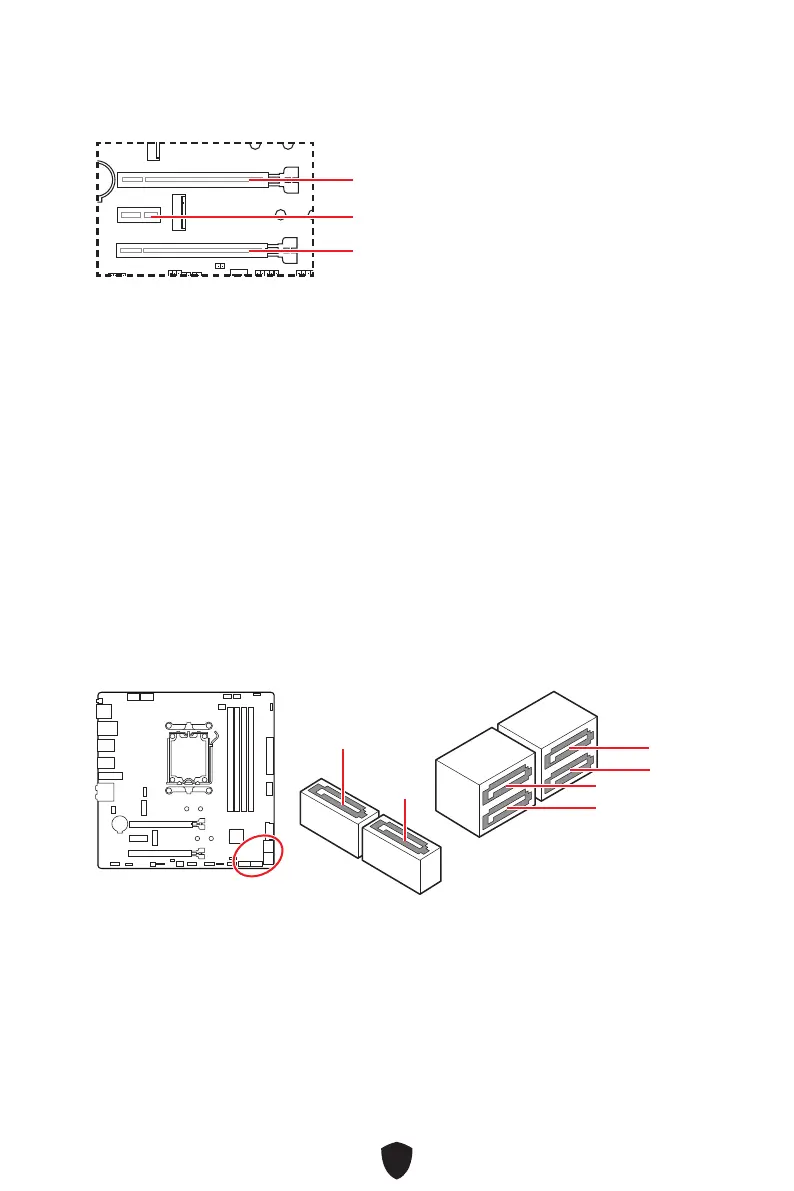

PCI_E1~3: PCIe 擴充插槽
PCI_E1: PCIe 4.0 x16 (源於 CPU)
PCI_E3: PCIe 4.0 x4 (源於 B650 晶片組)
PCI_E2: PCIe 3.0 x1 (源於 B650 晶片組)
SATA_1~4 & SATA_A1~2: SATA 6Gb/s 插孔
這些插孔是 SATA 6Gb/s 介面連接埠。每個插孔皆可連接一個 SATA 裝置。
⚠
重要
∙ SATA 排線不可摺疊超過 90 度，以免傳輸資料時產生錯誤。
∙ SATA 排線兩端接頭外觀相似，建議將平頭端接到主機板，以節省空間。
SATA_1
SATA_3
SATA_2
SATA_4
⚠
重要
∙ 若安裝大型顯卡，需要使用工具如 MSI Gaming Series 顯卡支撐架，以支撐其重量和防
止插槽變形。
∙ 如果只安裝一張 PCIe x16 擴充卡，爲獲得最佳效能建議安裝到 PCI_E1 插槽。
∙ 新增或移除擴充卡時，請確認已關機並拔除電源線。請詳讀擴充卡說明文件，以了解所
需變更的軟硬體設定。
SATA_A2
SATA_A1
