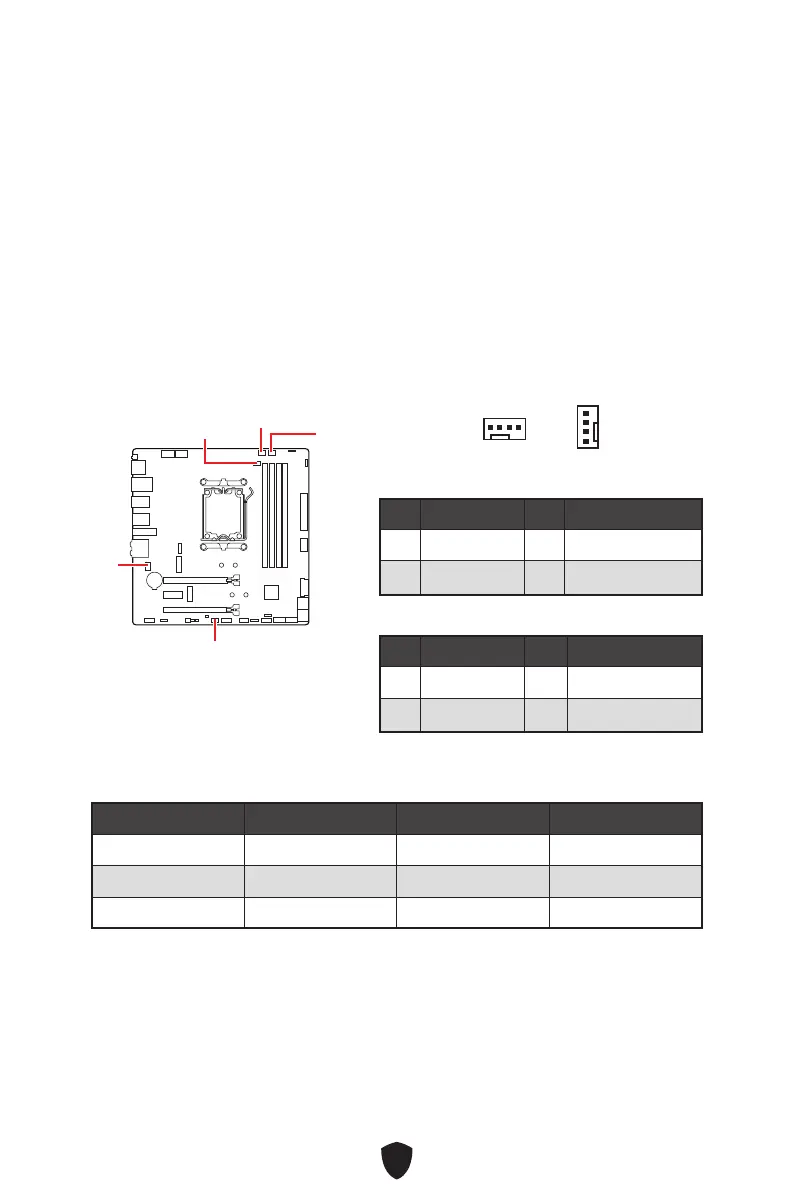

CPU_FAN1 , PUMP_FAN1, SYS_FAN1~3 : ファンコ ネクター
ファンコネクターはPWM (パルス幅変調) モードとDCモードに分類されます。 PWMモードフ
ァンコネクターには常時12Vが出力されており、スピードコントロール信号によってファンス
ピードを調整します。 DCモードファンコネクターは電圧出力を変えることでファンスピード
をコントロールします。 自動モードファンコネクターは自動的にPWMまたはDCモードを検
出することができます。
BIOS> HARDWARE MONITORパネルで、ファンをコントロールします。DCまたはPWMをファ
ンタイプに設定することができます。スマートファンモ ードをチェックすると、ファンの速度は
CPUまたはシステムの温度によって変わります。スマートファンモードのチェックを 外 すと、
ファンは最大速度で動作します。
⚠
注意
PWM/ DCモードを切り替えた後、ファンが正しく動作していることを確認してください。
1
1
PWMモードのピンの定義
ピン 信号名 ピン 信号名
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
DCモードのピンの定義
ピン 信号名 ピン 信号名
1 Ground 2 Voltage Control
3 Sense 4 NC
ファンコ ネ クター の 仕 様
コ ネクター デフォルトファンモ ード 最大電流 最大電源
CPU_FAN1 自 動モード 3A 36W
PUMP_FAN1 PWMモード 3A 36W
SYS_FAN1~3 DCモード 2A 24W
CPU_FAN1
SYS_FAN3
PUMP_FAN1
SYS_FAN1
SYS_FAN2
