MSI MAG B650M MORTAR WIFI

33
⚠
注意
マザーボードの安定した動作を確実にするために、全ての電源ケーブルが適切なATX電源
ユニットにしっかりと接続されていることを確認して下さい。

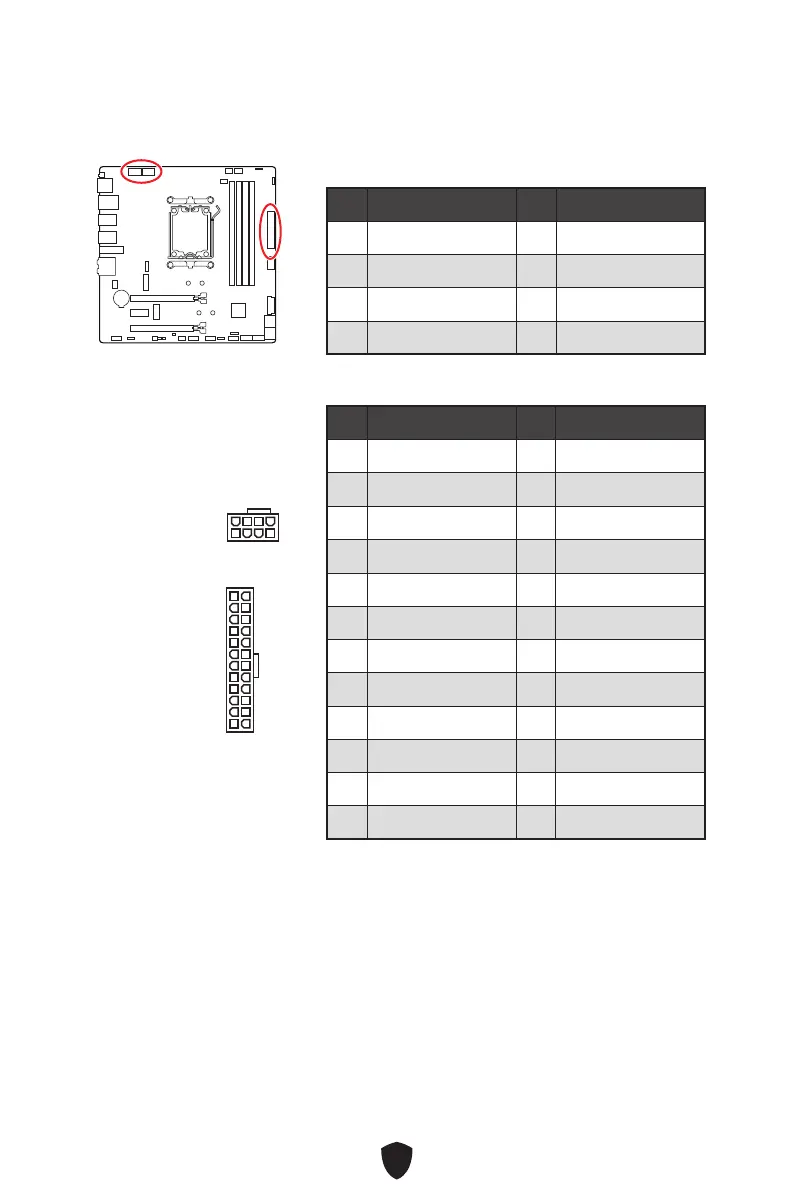

CPU_PWR1~2, ATX_PWR1: 電源コネクター
これらのコネクターにはATX電源を接続します。
CPU_PWR1~2
ピン 信号名 ピン 信号名
1 Ground 2 Ground
3 Ground 4 Ground
5 +12V 6 +12V
7 +12V 8 +12V
ATX_PWR1
ピン 信号名 ピン 信号名
1 +3.3V 2 +3.3V
3 Ground 4 +5V
5 Ground 6 +5V
7 Ground 8 PWR OK
9 5VSB 10 +12V
11 +12V 12 +3.3V
13 +3.3V 14 -12V
15 Ground 16 PS-ON#
17 Ground 18 Ground
19 Ground 20 Res
21 +5V 22 +5V
23 +5V 24 Ground
5
4 1
8
CPU_PWR1~2
24
131
12
ATX_PWR1
