35

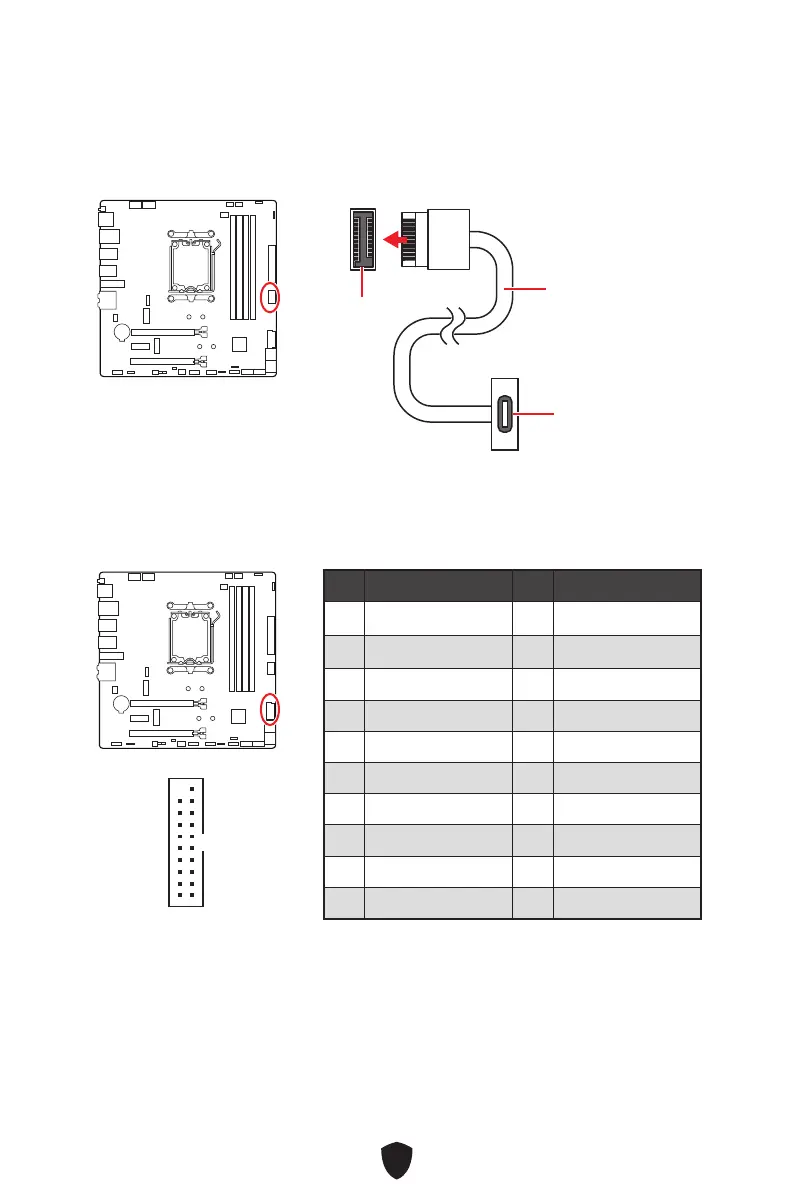

JUSB4: USB 3.2 Gen 2 Type-Cフロントパネルコネクター
このコネクターにはフロントパネルのUSB 3.2 Gen 2 10Gbps Type-Cコネクターを接続しま
す。これらのコネクターは確実なデザインを持っています。ケーブルを接続すると、対応方向
で接続することを確認してください。
JUSB4
USB Type-Cケーブル
フロ ントパ ネ ル の
USB Type-Cポート
JUSB3: USB 3.2 Gen 1コネクター
このコネクターにはフロントパネルのUSB 3.2 Gen 1 5Gbpsポートを接続します。
⚠
注意
電源とグランドピンは必ず接続してください。正しく接続されていない場合、機器が損傷す
る お そ れ が あ り ま す 。
ピン 信号名 ピン 信号名
1 Power 2 USB3_RX_DN
3 USB3_RX_DP 4 Ground
5 USB3_TX_C_DN 6 USB3_TX_C_DP
7 Ground 8 USB2.0-
9 USB2.0+ 10 Ground
11 USB2.0+ 12 USB2.0-
13 Ground 14 USB3_TX_C_DP
15 USB3_TX_C_DN 16 Ground
17 USB3_RX_DP 18 USB3_RX_DN
19 Power 20 No Pin
1
1011
20
