MSI MAG B650M MORTAR WIFI

33
⚠
重要
請確認所有電源排線，皆已穩固連接到適當的 ATX 電源供應器，確保主機板穩定操作。

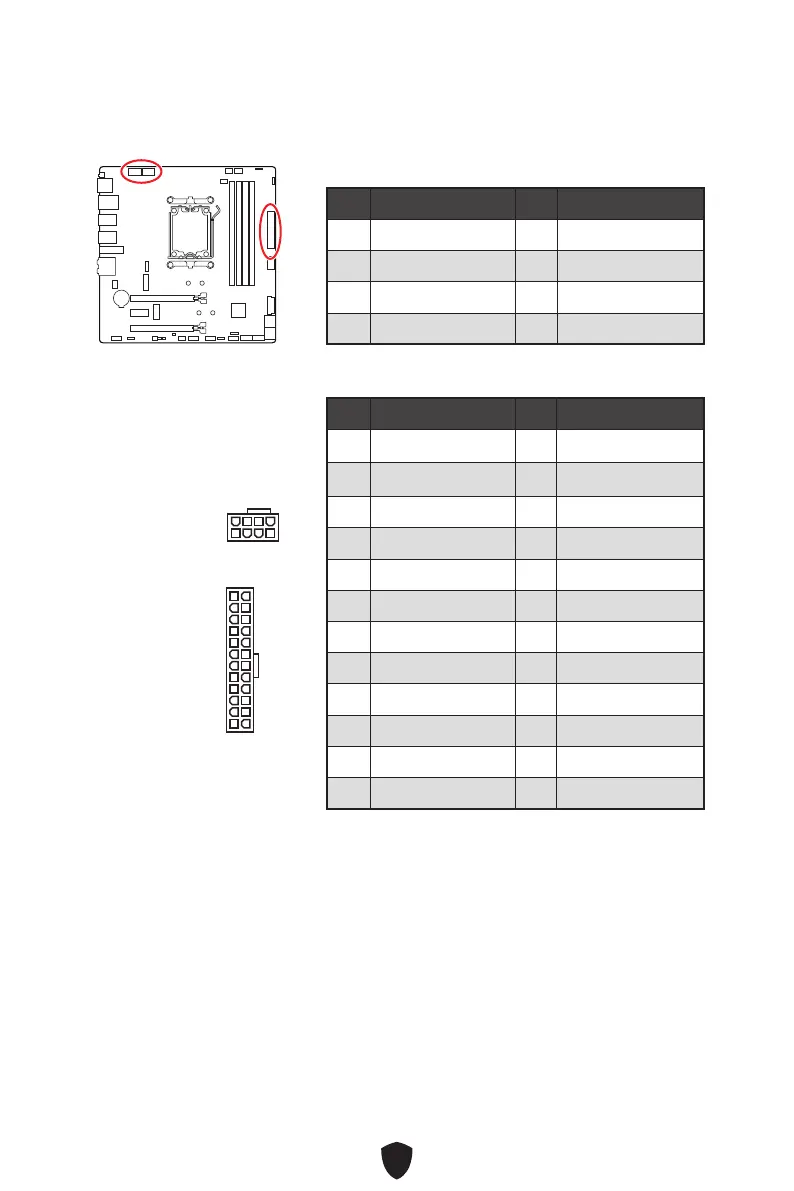

CPU_PWR1~2、ATX_PWR1: 電源接頭
這些接頭能讓您連接 ATX 電源供應器。
CPU_PWR1~2
接腳 訊號名稱 接腳 訊號名稱
1 Ground 2 Ground
3 Ground 4 Ground
5 +12V 6 +12V
7 +12V 8 +12V
ATX_PWR1
接腳 訊號名稱 接腳 訊號名稱
1 +3.3V 2 +3.3V
3 Ground 4 +5V
5 Ground 6 +5V
7 Ground 8 PWR OK
9 5VSB 10 +12V
11 +12V 12 +3.3V
13 +3.3V 14 -12V
15 Ground 16 PS-ON#
17 Ground 18 Ground
19 Ground 20 Res
21 +5V 22 +5V
23 +5V 24 Ground
5
4 1
8
CPU_PWR1~2
24
131
12
ATX_PWR1
