EV-030 Rev. 07 – 2008
Español
100

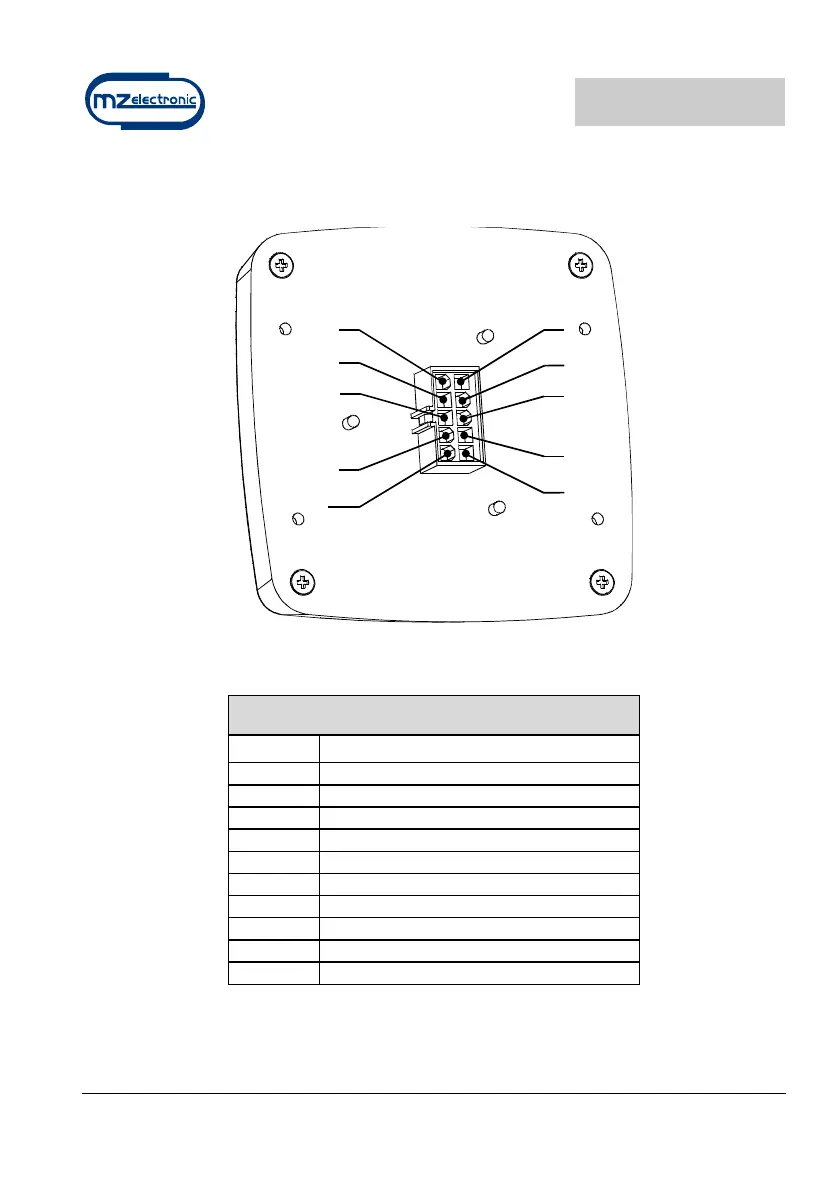

Conexiones
2
1
3
4
5
6
7
8
9
10
CONECTOR TRASERO DE 10 POLOS
PIN SEÑAL
1 + Batería
2
3 - Batería
4
5
6 Mando UP
7 Mando DOWN
8
9 Entrada sensor Cabo_Cadena
10 Sensor magnético
