MZ electronic EV-030 - Instalación del Cuentametros

EV-030 Rev. 07 – 2008
Español
98

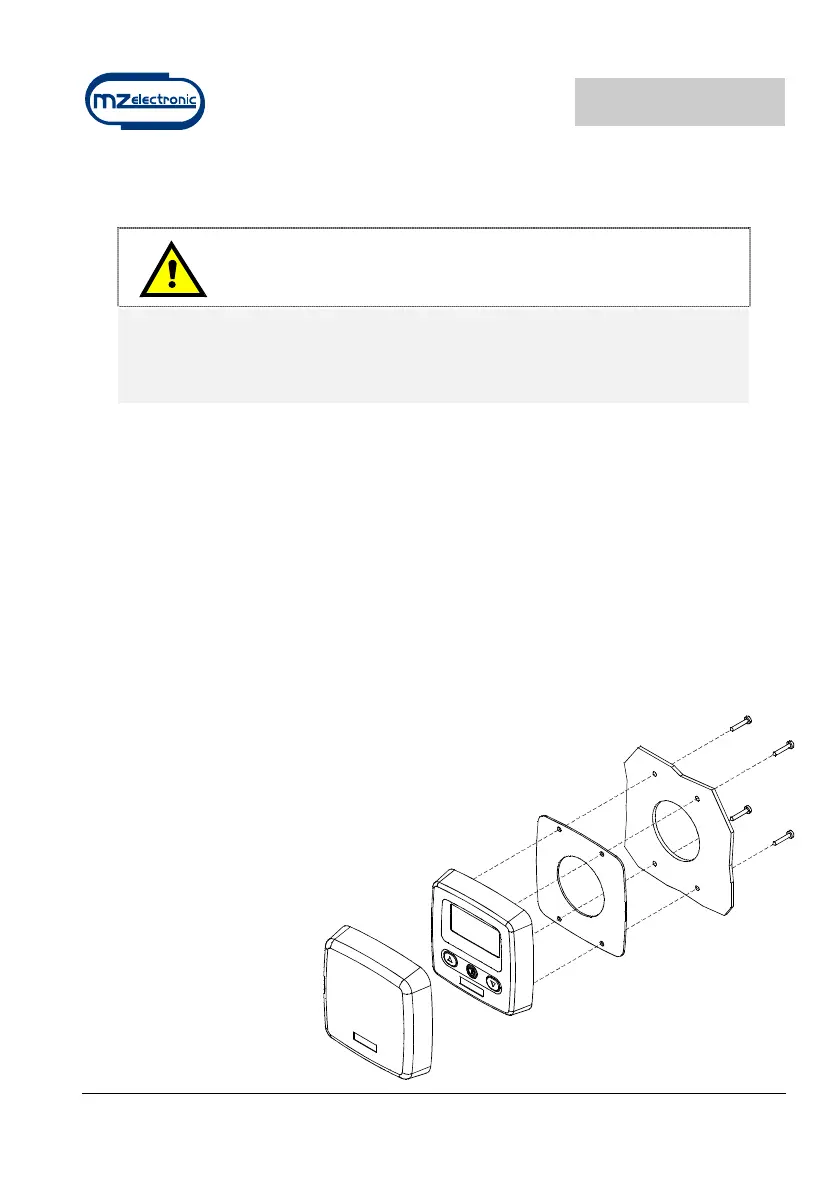

Instalación del cuentametros
(véase esquema eléctrico
Atención
DESCONECTAR SIEMPRE LA BATERÍA ANTES DE EFECTUAR
LA INSTALACIÓN.
• El cuentametros debe quedar colocado de manera que la pantalla pueda ser
leída con facilidad y sin que quede expuesta a los rayos solares.
• La parte trasera del cuentametros debe estar protegida del contacto con el
agua o de la humedad.
• El instrumento puede ser fijado en el panel de mando de cualquier espesor.
Los tornillos de fijación deben ser autorroscantes con un diámetro de 3,5 mm
(~9/64”) y longitud máxima de 10 mm más el espesor del panel.
• En la parte trasera del puente de mando debe existir un espacio mínimo de 35
mm (~1”3/8). Además, debe existir un acceso para la instalación y el
mantenimiento.
• En el panel de mando practicar un agujero de diámetro 30 mm (~ 1” 3/16),
procediendo de la manera ilustrada, y 4 agujeros de 4 mm (~5/32”) para
los tornillos de fijación del cuentametros. Cortar con una tenaza
los tres vástagos situados en la parte trasera del
instrumento, posicionar el cuentametros y apretar
los cuatro tornillos para fijarlo al panel. En caso
de que en el panel de mando exista ya un
agujero de 54 mm (2”1/8) no será necesario
cortar los vástagos traseros.
• La guarnición debe ser colocada
entre la parte delantera
del panel del puente
de mando y el
instrumento.
