EV-030 Rev. 07 – 2008
Français
51

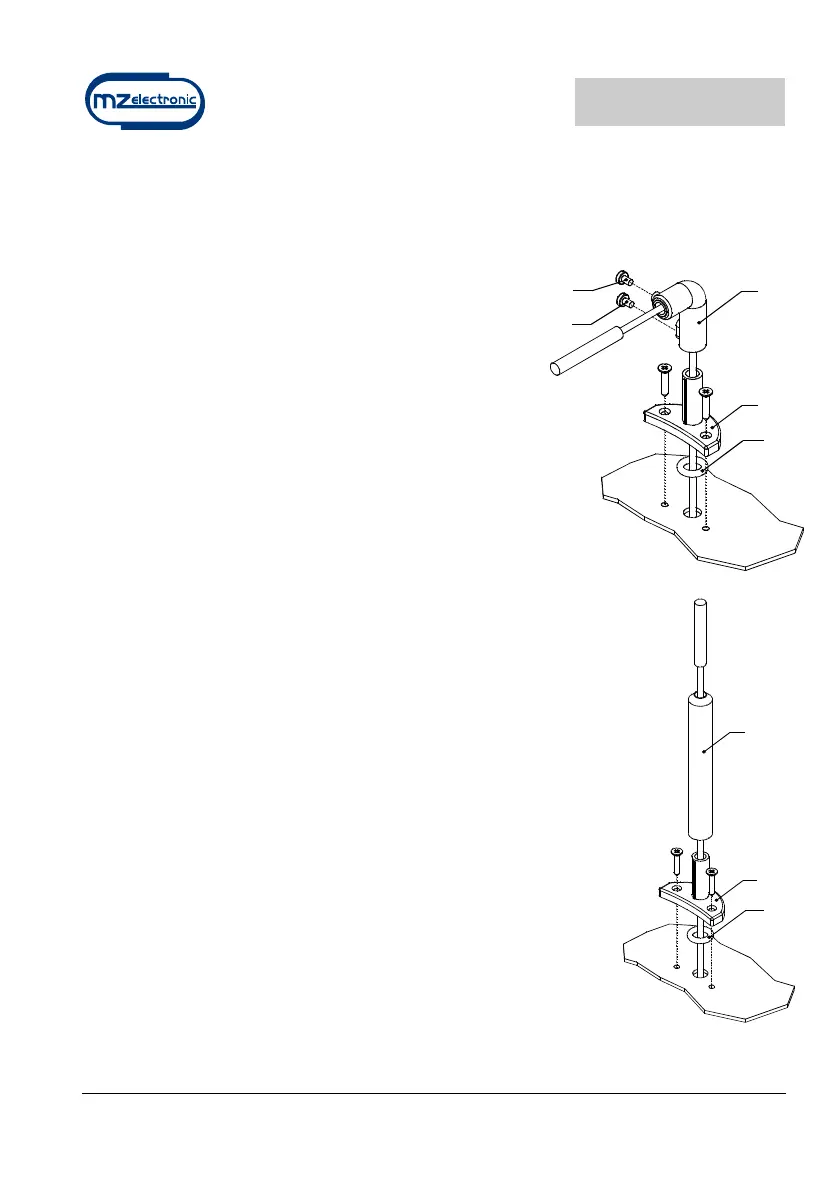

Montage du capteur magnétique pour guindeau à axe
vertical
(voir Fig. 1A – 1B)
• Réaliser sur le pont un trou de 4 mm de diamètre
(~3/16”) pour le passage du câble du capteur.
• Fixer l'élément A du support à l'aide des deux vis
fournies à cet effet, après avoir positionné sur la
partie inférieure de ce dernier le joint torique.
• Placer l'élément B, avec le capteur magnétique,
sur le support A et en régler la hauteur de telle
sorte qu'il soit aligné sur l'aimant fixé au barbotin.
• Placer le capteur à environ 3 mm (~1/8”) de
l'aimant et le fixer en serrant la vis G1. Serrer
ensuite la vis G2.
Montage du capteur magnétique
pour guindeau à axe horizontal
(voir Fig. 2A – 2B – 2C)
• Réaliser sur le pont un trou de 4 mm de diamètre (~3/16”)
pour le passage du câble du capteur.
• Fixer l'élément A du support à l'aide des deux vis fournies
à cet effet, après avoir positionné sur la partie inférieure
de ce dernier le joint torique.
• A l'aide d'une scie, couper l'élément C à la longueur
nécessaire. Le capteur doit se trouver à environ 3 mm
(~1/8”) de l'aimant.
• Placer l'élément C, avec le capteur magnétique, sur le
support A et le fixer à l'aide d'une colle pour matériaux
plastiques (colle époxy bi-composant) ou à l'aide de
silicone.
• A l'aide de la même colle ou de silicone, fixer le capteur à
l'élément C.
OR
A
B
G1
G2
C
A
OR
