Branchements
2
1
3
4
5
6
7
8
9
10

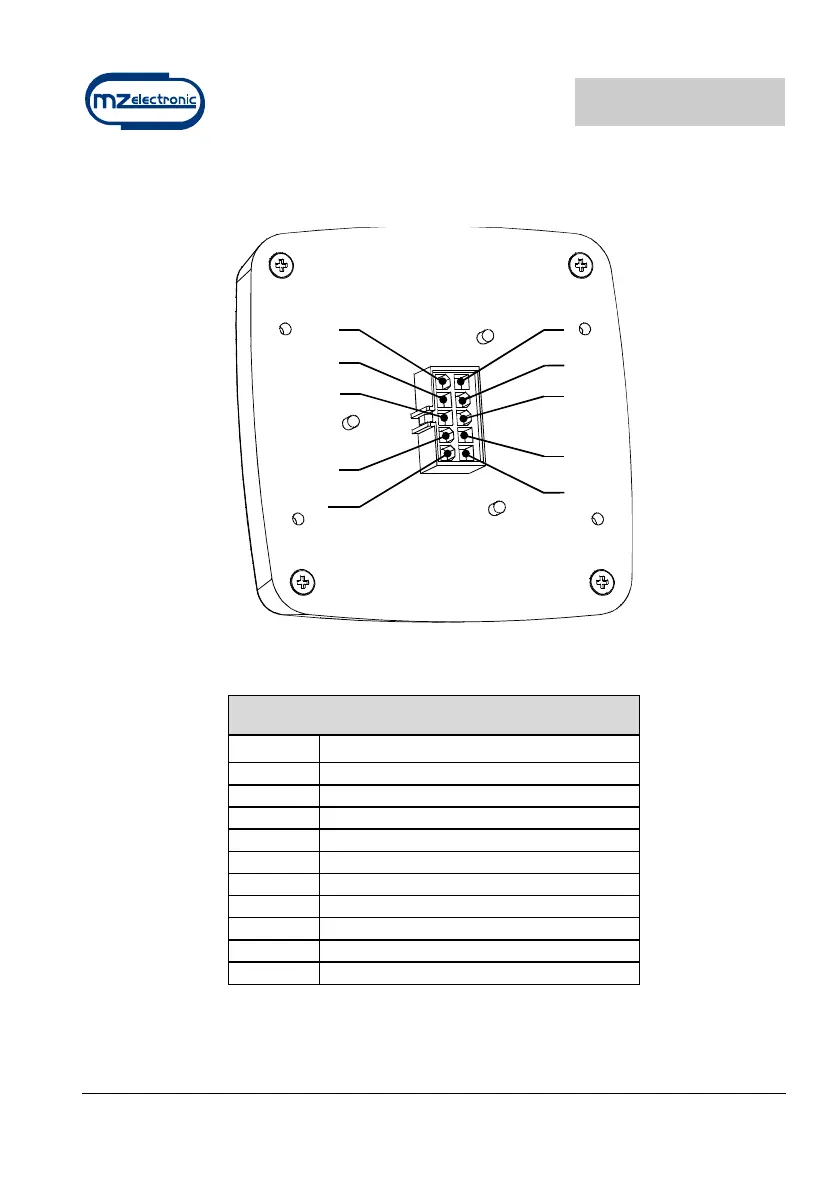

CONNECTEUR POSTÉRIEUR 10 PÔLES
PIN SIGNAL
1 + Batterie
2
3 - Batterie
4
5
6 Commande UP
7 Commande DOWN
8
9 Entrée capteur Bout Chaîne
10 Capteur magnétique
