schéma de câblage
FR

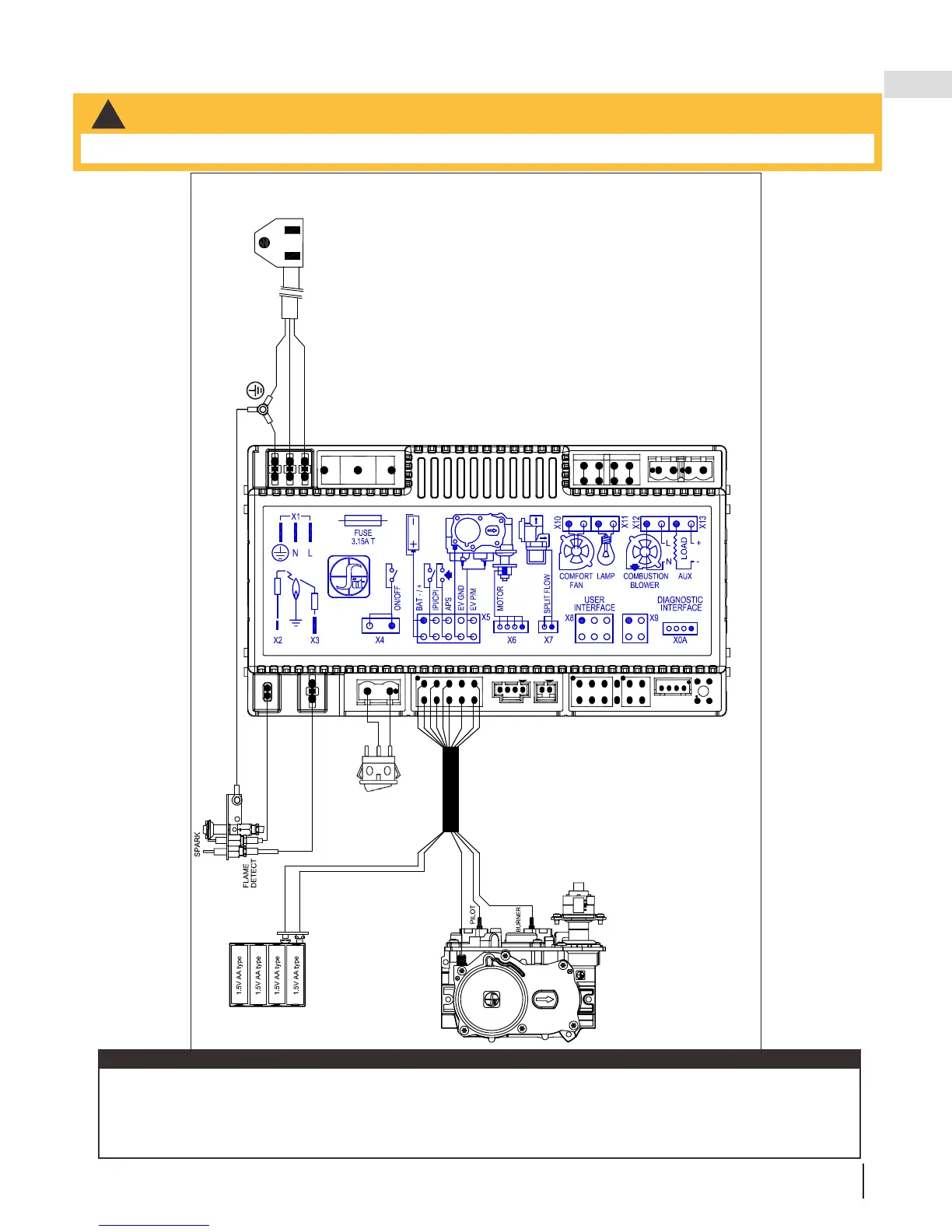

6.6 schéma de câblage
PILOT
W725-0062 (NG)
W725-0063 (LP)
GAS VALVE
W750-0267
WIRE HARNESS
W175-0633
(CONNECTOR)
885 PROFLAME
MAIN ON/OFF
SWITCH
W350-0702
(BATTERY HOUSING)
BATTERY
PACK
W010-2763 (NG)
W010-2808 (LP)
(PILOT ASSEMBLY)
W750-0274
(POWER CORD)
APPLIANCE
GROUND STAR
MAIN
LINE
W190-0113
CONTROL MODULE
Votre sauvegarde de pile a été fourni pour appareil, mais non connecté. En cas d’une panne de courrant, installez
quatre piles « AA » dans le sauvegarde de pile et attachez-le à l’harnais de fils, comme illustrée. Connectez le
sauvegarde de pile à l’harnais de fils avant d’utiliser l’appareil. Placez près du carte de circuits imprimés IPI. Si
la sauvegarde est utilisée, elle doit être raccordée à ce pack de batterie de 6 volts (fourni). Ne pas brancher une
batterie de 9 volts.
note:
• Ne raccordez pas l’interrupteur mural ou la soupape de gaz à l’alimentation électrique (110 V).
!
