2.1 Installation av instrument
• Instrumentet är avsett för utanpåliggande montering och skall
monteras framifrån på en jämn och plan yta.
• Använd alltid den medföljande borrmallen vid monteringen. Borra
aldrig genom instrumentets monteringshål eftersom packningarna
kan skadas och därmed göra instrumentet otätt.
Garantin gäller ej för instrument med borrskadade monteringshål.
• Dra fram instrumentkablar till instrumentens innan anslutning enligt
punkt 4 sker.
• Kapa och skala bort ca: 3-4 cm av ytterisoleringen, därefter skalas de
tre isolerade ledarna ca: 6mm (en av ledarna är blanktråd). Kläm fast
de extra ändhylsorna på ledarna med en plattång innan Du ansluter
den till skruvterminalen. Dra instrumentkabeln om möjligt bakom
båtens inredning.

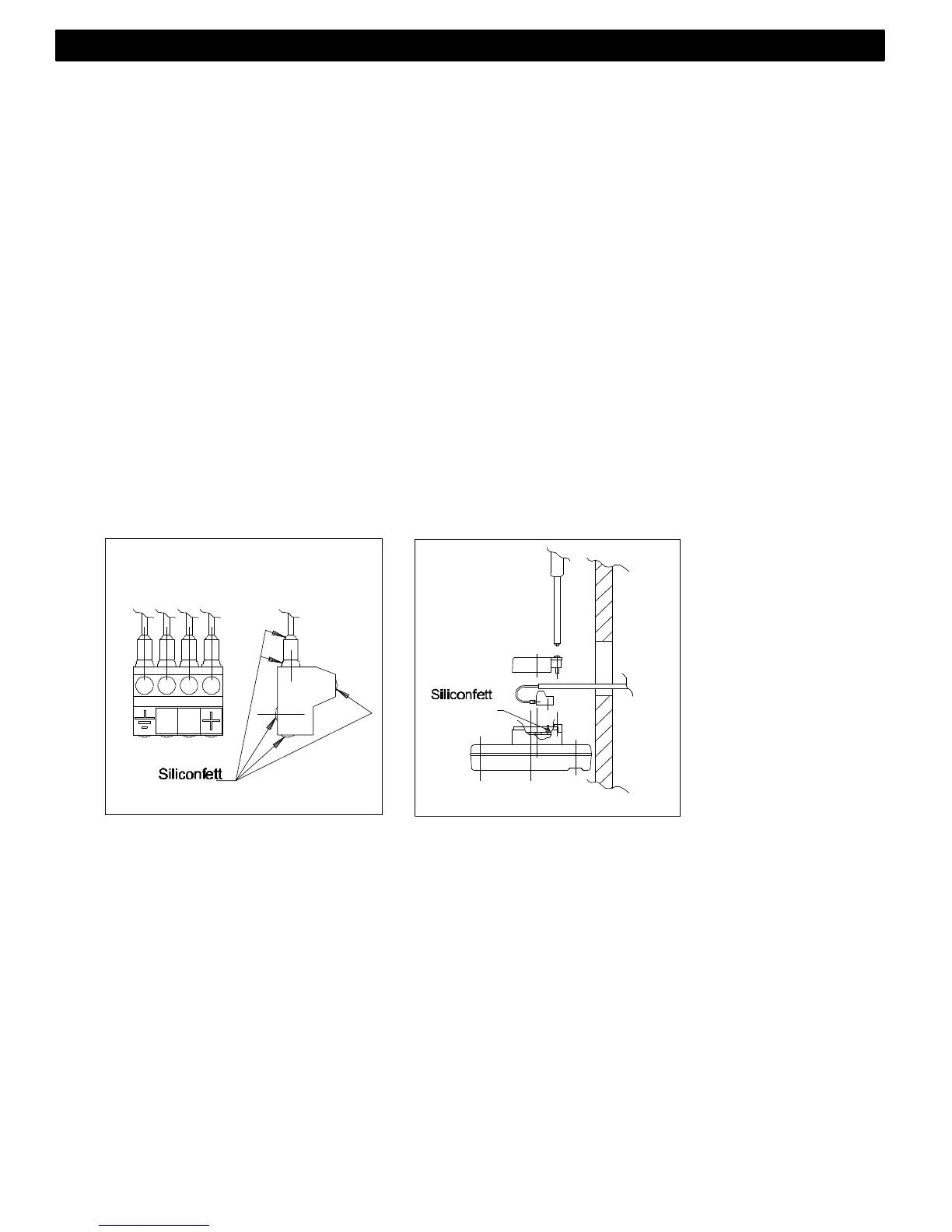

• Innan den 4-poliga skruvplinten ansluts till instrumentet skall
silikonfett appliceras på samtliga kontaktytor.
• Anslut därefter plinten till instrumentet och pressa ner kablarna i
respektive kabelspår. Skruva därefter fast täckkåpan.
• Skruva fast instrumentet på skottet, använd alltid samtliga 4
skruvar.
• Dra (korsvis) fast instrumentet mot skottet så att skottpackningen
(monterad på instrumentets baksida) komprimeras till ca: 1/3 del av
sin ursprungliga tjocklek.
• Montera därefter de 4 runda gummipropparna för att täta och dölja
monteringsskruvarna.
• Använd vid behov buntband till att klamra kablar.
Installationen är klar!
