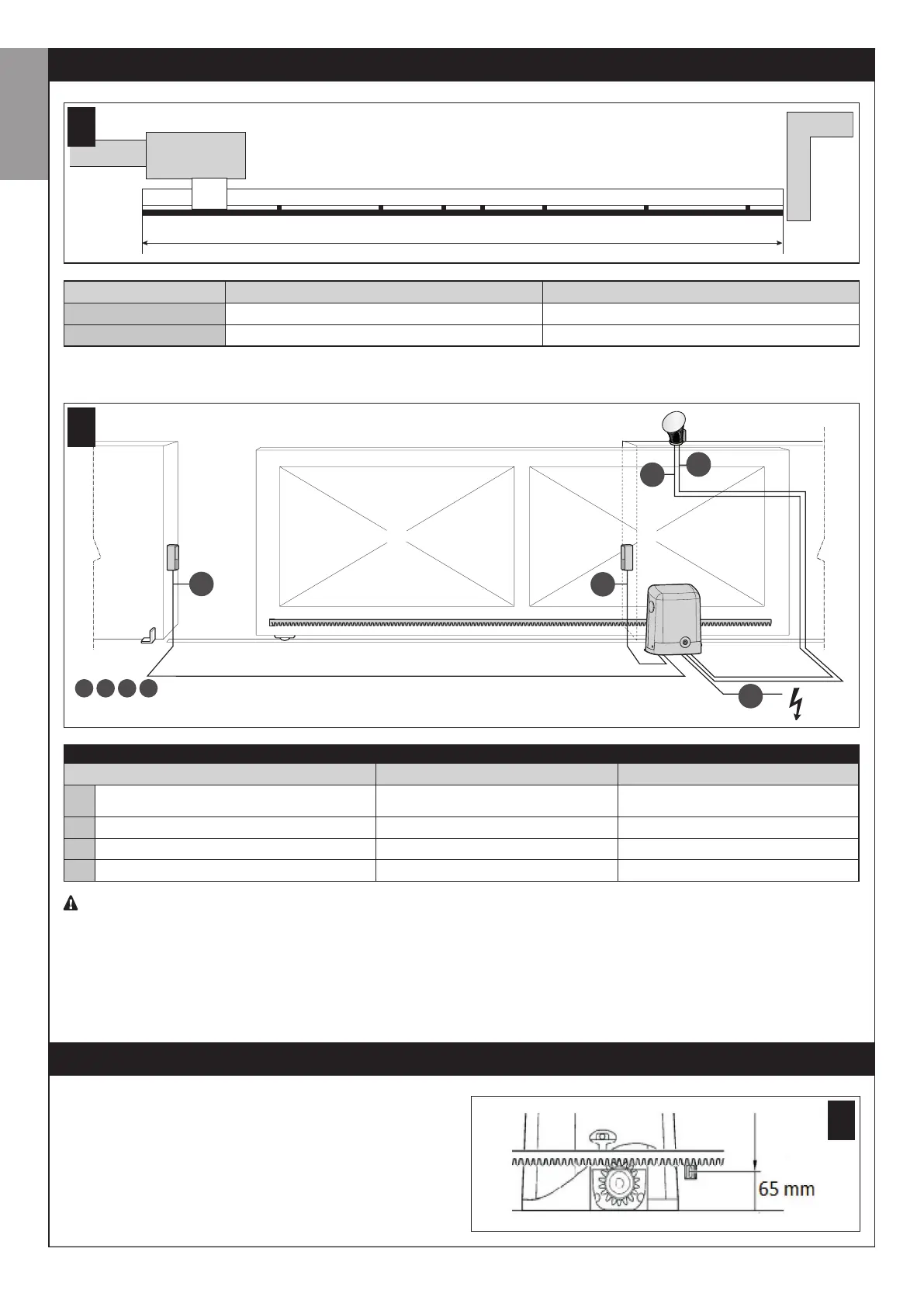

2–Français
Français
A
1
DIMENSIONS (A) FILO 400 FILO 600
Poids jusqu’à: 400kg 600kg
Longueur du vantail 5,5m 7 m
Sil'unedecesvaleursn'estpasrespectée,ilestpréférabledecontacternotreservicetechnique.
2.1 - LISTE DES CÂBLES
D
D
A
FL200
PH200PH200
FILO400C
FILO600C
CR502
B
C
A B C D
=
Voir le tableau 1
2
TABLEAU 1 - Typologie des câbles électriques
Connexion Type de câble Longueur maximale autorisée
A
Alimentation230Vca-50/60Hz
(250VcaenversionAU01)
câbles3x1,5mm² 30mètres(note1)
B Sortieclignotante câbles2x0,5mm² 20mètres
C Antenneradio câbleblindéRG58 moinsde5mètres
D Photocellules câbles2x0,5mm²ou1mm² 20mètres
Les câbles utilisés doivent être adaptés au type d’installation. Par exemple, nous recommandons un câble de type H03VV-F pour une
installation intérieure ou H07 RN-F pour une installation extérieure.
Remarque 1:Ilestpossibled'utiliseruncâbled'alimentationd'unelongueursupérieureà30màconditionqu'ilaitunesectionsupérieure(parex.3
x2,5mm²)commecâbledeterreàproximitédel'automatisme.
Remarque 2:pourlescâblesECSdubusLM100,iln'yapasdecontre-indicationsparticulièresàl'utilisationd'unseulcâblecomprenantplusieurs
connexions.
Note 3:LesentréesStopetSbSpeuventêtreconnectéesavecunseulcâblede4x0,5mm².
2
LIMITES D'UTILISATION
3
POSITIONNEMENT ET FIXATION
3.1 POSITIONNEMENT ET FIXATION DU MOTEUR
01. Vérierqu'ilyaunesurfacesurlevantailduportailquipeutrecevoir
lesxationsdelacrémaillère.Sespointsdexationdoiventsetrouver
à65mmau-dessusdusol(g.3).
3
