Bedienung der WPD-Serie
6 – 2 – 2 Primado Draht-/Stifttreiberaufsatz (PD-DA-J4/J6)
_ Montage

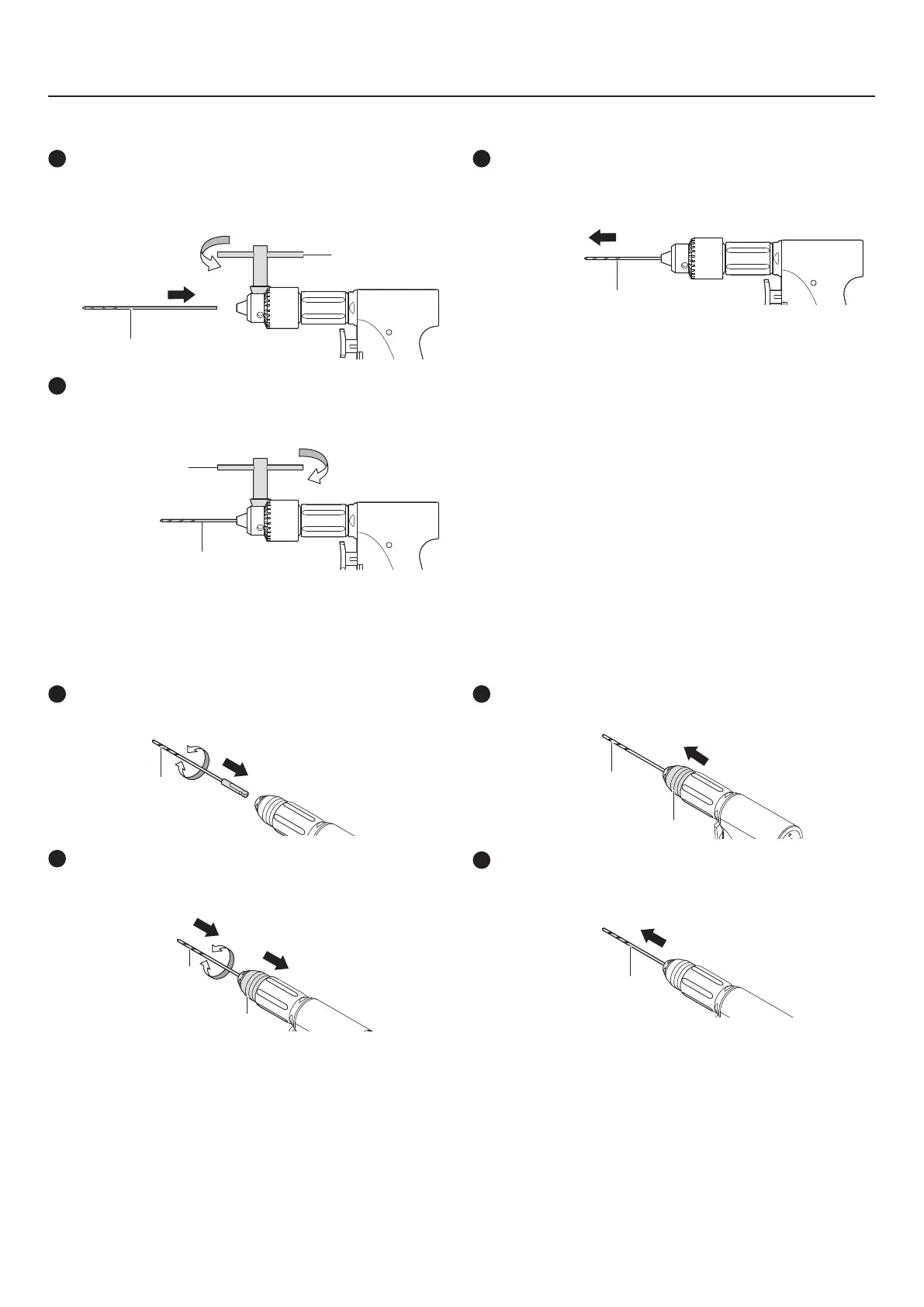

1
Drehen Sie den T-Schlüssel Ⓐ in Richtung Ⓑ, setzen Sie den
Bohrer etc. Ⓒ durch die Spitze des Aufsatzes ein und stellen
Sie seine Länge ein.
Ⓑ
Ⓒ
Ⓐ
2
Ziehen Sie die Schrauben der Aufsatzspitze (an drei Stellen)
gleichmäßig an, in dem Sie den T-Schlüssel Ⓐ in Richtung Ⓓ
drehen.
Ⓐ
Ⓓ
Ⓒ
3
Ziehen Sie nach Montage des Bohrers etc. Ⓒ leicht daran, um
sicherzustellen, dass er korrekt im Aufsatz befestigt ist.
Ⓒ
_ Entfernen
Führen Sie die Schritte 1 und 2 des Montageverfahrens in umgekehrter Reihenfolge aus.
6 – 2 – 3 Primado Draht-/Stifttreiberaufsatz (PD-DA-A)
_ Montage
1
Setzen Sie den handelsüblichen AO-Bohrer Ⓐ durch die Spitze
des Aufsatzes ein, während Sie ihn mit den Fingern drehen.
Ⓐ
2
Verschieben Sie den Demontagedeckel Ⓑ und setzen Sie den
handelsüblichen AO-Bohrer Ⓐ ein, während Sie ihn weiter mit
den Fingern drehen.
Ⓐ
Ⓑ
3
Lassen Sie den Demontagedeckel Ⓑ los, um den
handelsüblichen AO-Bohrer Ⓐ einzusetzen.
Ⓑ
Ⓐ
4
Ziehen Sie nach dem Montieren des handelsüblichen AO-
Bohrers Ⓐ leicht daran, um sicherzustellen, dass er korrekt im
Aufsatz befestigt ist.
Ⓐ
_ Entfernen
Führen Sie die Schritte 1 bis 3 des Montageverfahrens in umgekehrter Reihenfolge aus.
