Bedienung der WPD-Serie
Deutsch

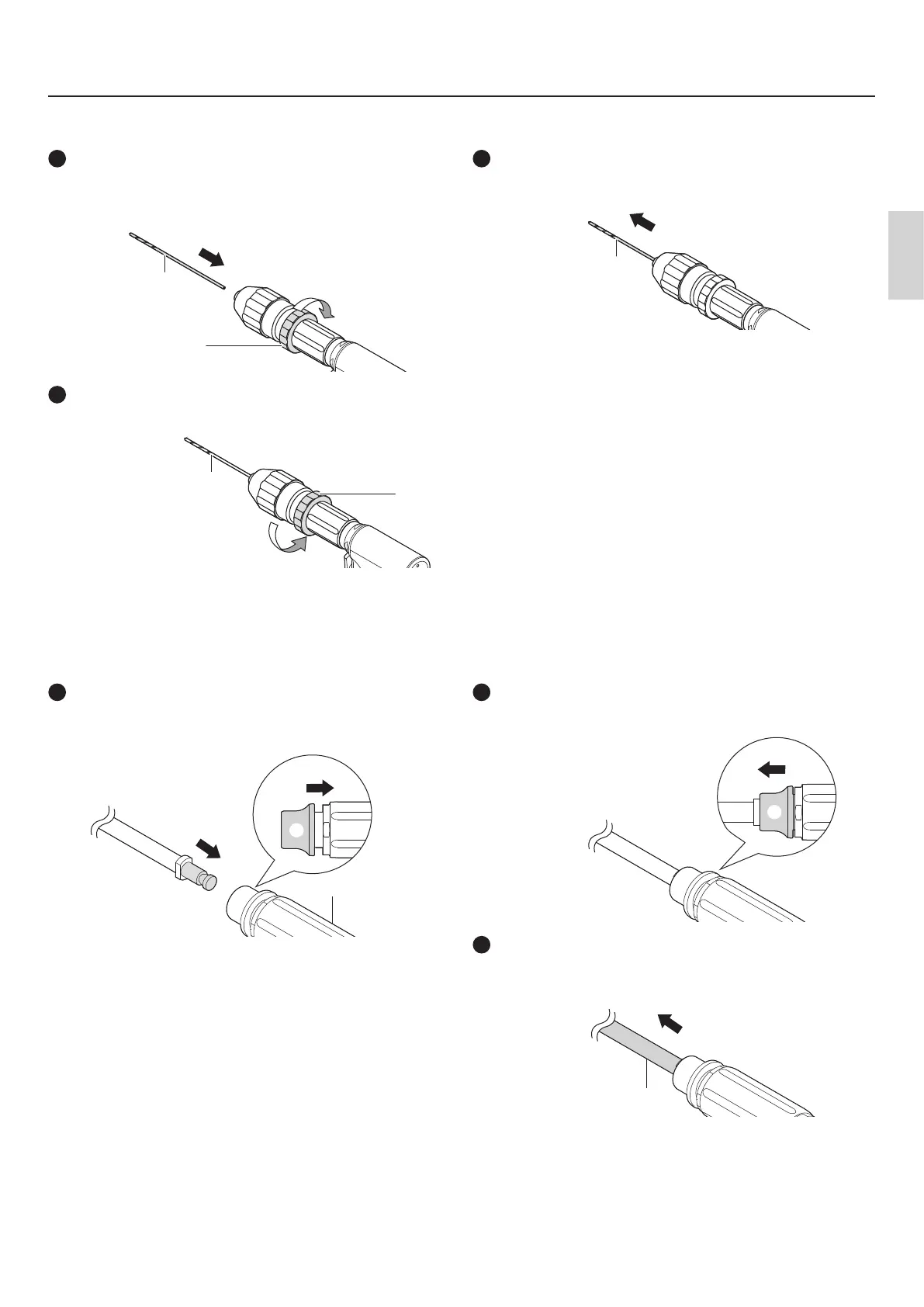

6 – 2 – 4 Primado Draht-/Stifttreiberaufsatz (PD-DA-K)
_ Montage
1
Drehen Sie die Drehspannvorrichtung Ⓐ in Richtung Ⓑ, setzen
Sie den Bohrer etc. Ⓒ durch die Spitze des Aufsatzes ein und
stellen Sie seine Länge ein.
Ⓐ
Ⓑ
Ⓒ
2
Drehen Sie die DrehspannvorrichtungⒶ in Richtung Ⓓ, um den
Bohrer etc. Ⓒ einzusetzen.
Ⓐ
Ⓓ
Ⓒ
3
Ziehen Sie nach Montage des Bohrers etc. Ⓒ leicht daran, um
sicherzustellen, dass er korrekt im Aufsatz befestigt ist.
Ⓒ
_ Entfernen
Führen Sie die Schritte 1 und 2 des Montageverfahrens in umgekehrter Reihenfolge aus.
6 – 2 – 5 Primado Draht-/Stifttreiberaufsatz (PD-RA-A/M/H/T)
_ Montage
1
Richten Sie den Schaft der Fräse mit Hudson-Spannfutter Ⓑ an
der Nut des Aufsatzes Ⓒ aus, ziehen Sie dabei am
Demontagehebel Ⓐ, und schieben Sie sie ganz ein.
Ⓑ
Ⓒ
Ⓐ
2
Lösen Sie den Montage-/Demontagedeckel Ⓐ, um die Fräse
einzusetzen.
3
Ziehen Sie nach dem Montieren der Fräse Ⓓ leicht daran, um
sicherzustellen, dass sie korrekt im Aufsatz befestigt ist.
Ⓓ
_ Entfernen
Führen Sie die Schritte 1 und 2 des Montageverfahrens in umgekehrter Reihenfolge aus.
