Funzionamento della serie SMH/HMH
Italiano

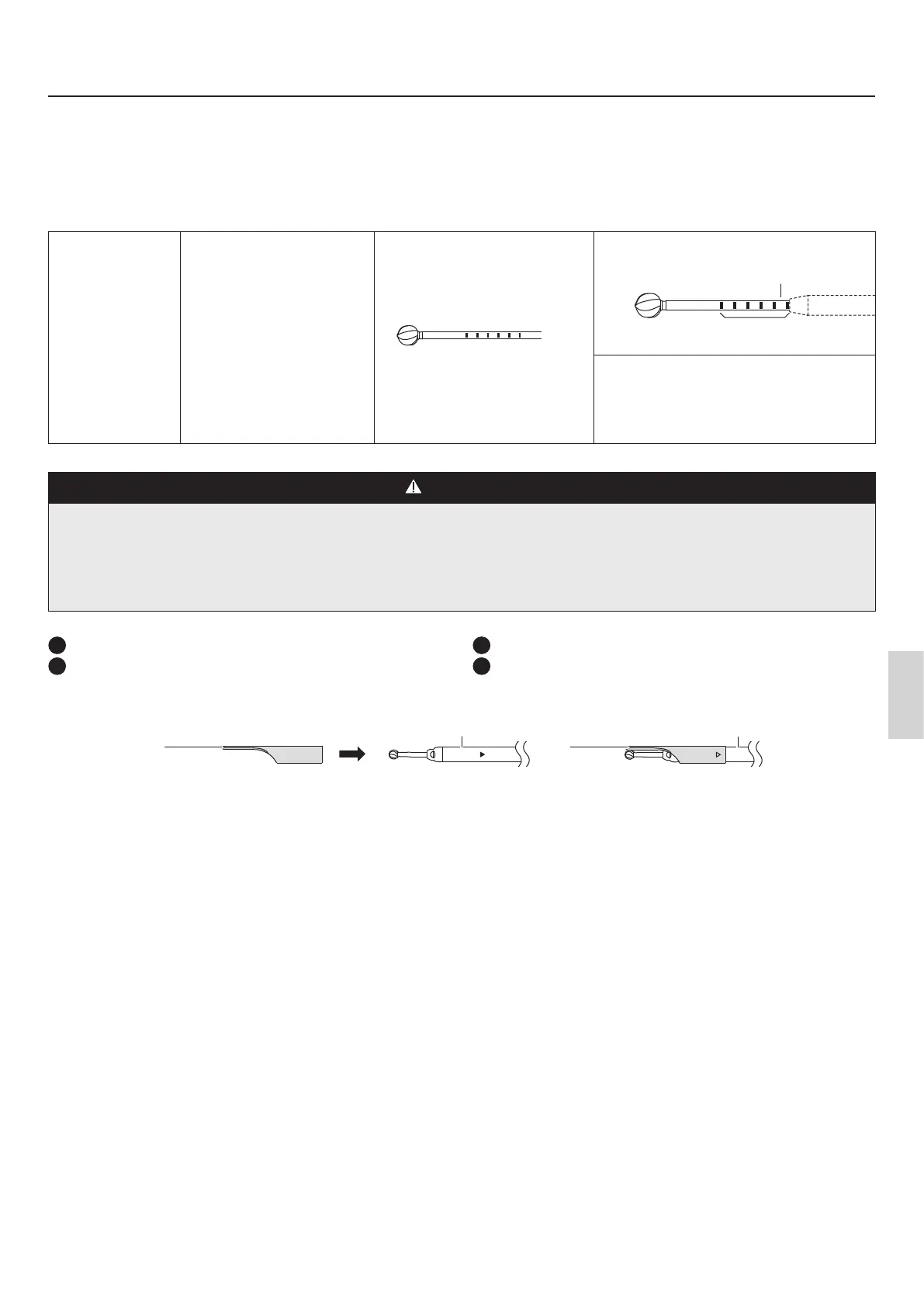

Segni sull’anello
Alcuni dei "Cutting Accessories" presentano dei segni sull'anello.
Controllare i segni sull'anello di ogni "Cutting Accessory" per montarlo adeguatamente.
*I Cutting Accessories non mostrati nel presente manuale d'uso sono privi di segni sugli anelli.
Inserto applicabile
"Cutting Accessories"
applicabili
Segno sull’anello Corretta posizione di montaggio
P300-2S10
P300-2A10
P300-2S20
P300-2A20
P300-2S40
P300-2A40
P300-2S60
P300-2A60
P300-2S80
P300-2A80
PDS-2□□UL-□□
Ci sono 6 segni sull'anello.
Ogni volta che la lunghezza dell'esposizione
viene regolata, ogni segno sull'anello entra
nell'inserto.
Montaggio e rimozione del becco (opzionale)
ATTENZIONE
● Accertarsi di montare il becco dopo aver montato il "Cutting Accessory" sull'inserto.
● Inserire il becco fino a nascondere il segno ' ▶ ' sul portafrese durante il montaggio del becco.
● Utilizzare il "Cutting Accessory" con la relativa punta con un diametro di 4 mm o meno durante il montaggio del becco.
* Non è possibile utilizzare il becco per inserti diversi dall'inserto Slim 300 o l'inserto standard 300.
● Accertarsi di interrompere completamente la rotazione dell'inserto prima di montare/rimuovere il becco.
_ Montaggio
1
Accertarsi di arrestare la rotazione dell'inserto.
2
Montare il becco Ⓐ sul portafrese Ⓑ.
_ Rimozione
1
Accertarsi di arrestare la rotazione dell'inserto.
2
Estrarre il becco Ⓐ in linea retta dal portafrese Ⓑ.
Ⓐ Ⓐ
Ⓑ
Ⓑ
<Prima del montaggio> <Montato>
Segno sull’anello
Punta dell’inserto
