274
Funzionamento della serie SMH/HMH
4 – 2 – 3 Manipolo Slim 200 / Manipolo Super Slim 200 / Manipolo standard 200 /
Manipolo per trapano 200 / Manipolo per il taglio di metalli 200 / Inserto ad
alta velocità 200 / Inserto Slim Primado / Inserto Super Slim Primado /
Inserto standard Primado / Inserto per trapano Primado

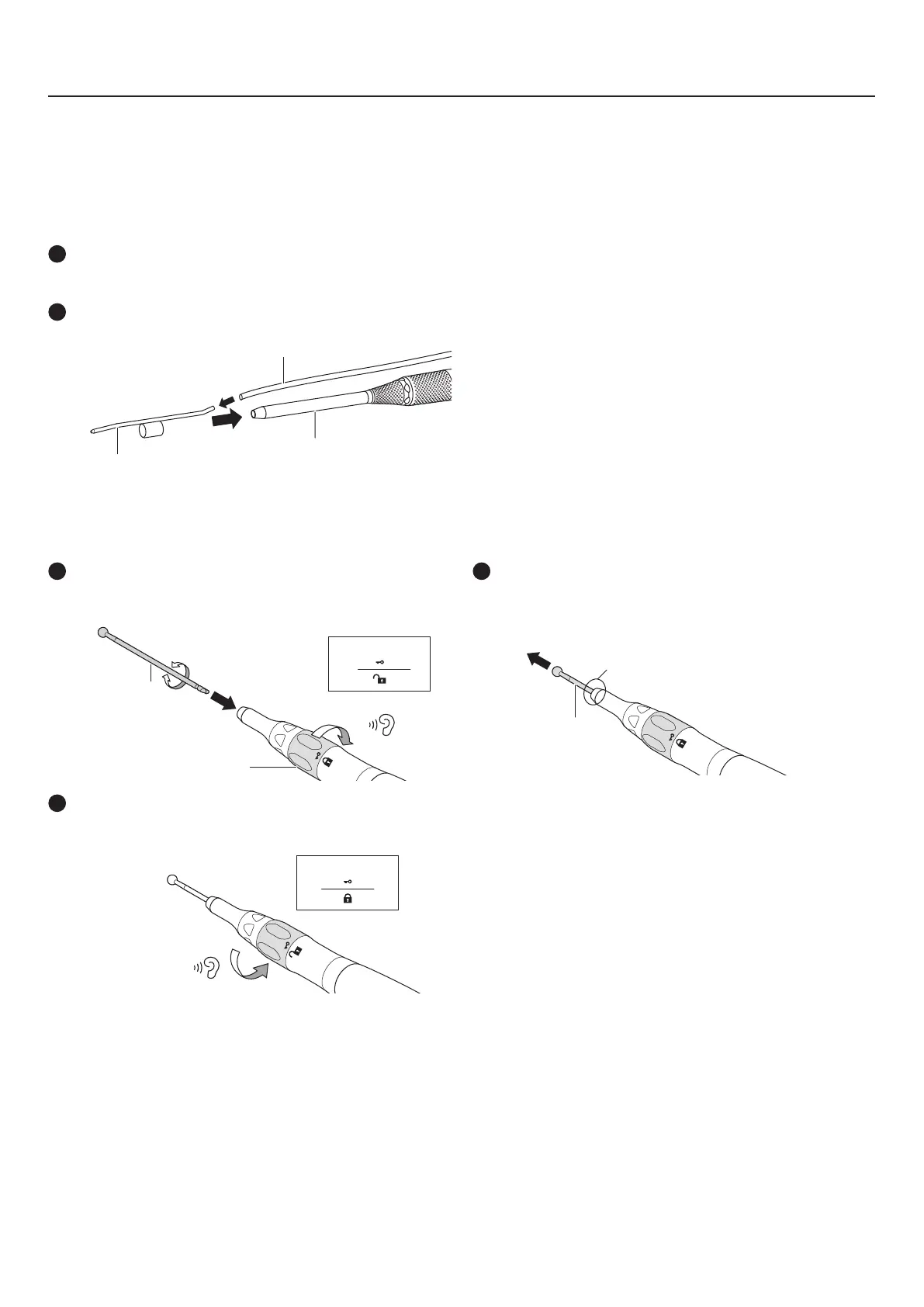

Montaggio dell'ugello di irrigazione (Opzionale)
_ Montaggio
1
Inserire l'ugello di irrigazione Ⓐ nel portafrese Ⓑ dell'inserto,
accertandosi di inserire la giusta estremità dell'ugello di
irrigazione.
2
Inserire il tubo di irrigazione Ⓒ nell'ugello di irrigazione Ⓐ.
Ⓐ
Ⓑ
Ⓒ
_ Rimozione
Eseguire i passaggi 1 e 2 della procedura di montaggio in
ordine inverso.
* Per il relativo collegamento all'unità di controllo, vedere il manuale d’uso "OM-SE0021E Primado2 OPERATION MANUAL Control Unit and
Foot Controls".
Montaggio e rimozione dei "Cutting Accessories" (Opzionale)
_ Montaggio
1
Ruotare l'anello girevole Ⓐ in direzione di Ⓑ fino a udire uno
scatto.
Inserire il “Cutting Accessory” Ⓒ fino in fondo ruotandolo.
Ⓑ
Ⓐ
Ⓒ
Ⓒ
Mandrino aperto
2
Ruotare l'anello girevole Ⓐ in direzione di Ⓓ fino a udire uno
scatto.
Ⓓ
Mandrino chiuso
3
Esercitare una lieve trazione sul "Cutting Accessory" Ⓒ per
verificare che l'inserto sia collegato saldamente.
Ⓒ
In modo sicuro
_ Rimozione
Eseguire i passaggi 1 e 2 della procedura di montaggio in ordine inverso.
