Bedienung der SMH-/HMH-Serie
Montieren der Spüldüse (optional)
_ Montage

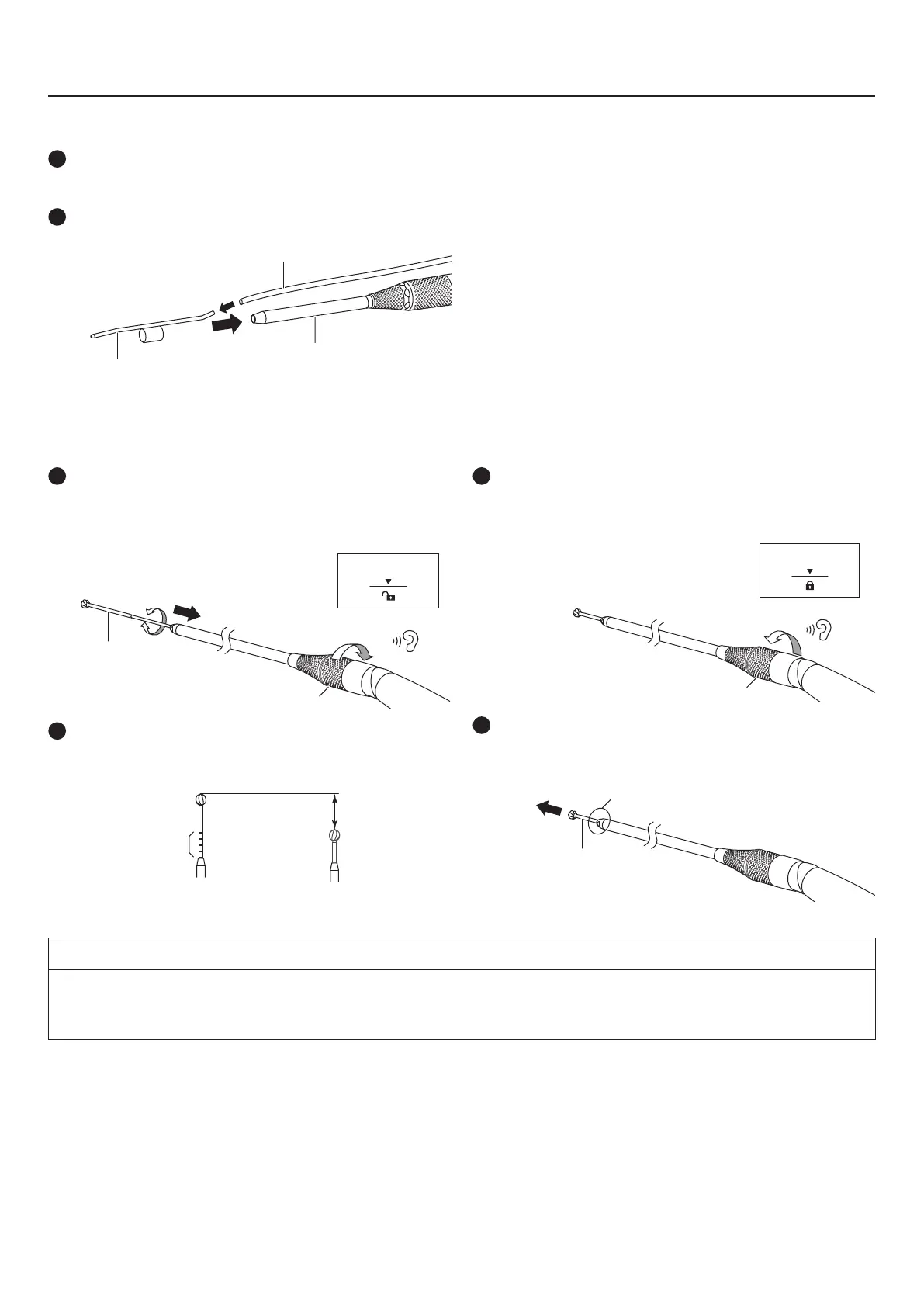

1
Führen Sie die Spüldüse Ⓐ in den Bohrerschutz Ⓑ des
Aufsatzes ein, achten Sie darauf, dass das richtige Ende der
Spüldüse eingeführt wird.
2
Führen Sie den Spülschlauch Ⓒ in die Spüldüse Ⓐ ein.
Ⓐ
Ⓑ
Ⓒ
_ Entfernen
Führen Sie die Schritte 1 und 2 des Montageverfahrens in
umgekehrter Reihenfolge aus.
* Für einen entsprechenden Anschluss und die Einstellung der Bedieneinheit siehe OM-SE0021E Primado2 OPERATION MANUAL Control Unit
and Foot Controls.
Montieren und Entfernen des „Cutting Accessory“ (optional)
_ Montage
1
Drehen Sie die Drehspannvorrichtung Ⓐ in Richtung Ⓑ, bis sie
einrastet.
Führen Sie das „Cutting Accessory“ Ⓒ vollständig ein und
drehen Sie es dabei.
Ⓑ
Ⓐ
Ⓒ
Spannfutter geöffnet
2
Schieben oder ziehen Sie am „Cutting Accessory“, um die
freiliegende Länge nach Bedarf einzustellen (bei Verwendung
des schlanken Aufsatzes 300).
Ringmarkierungen
Einstellbereich
10,0 mm
(2,0 mm Intervall)
3
Drehen Sie die Drehspannvorrichtung Ⓐ in Richtung Ⓓ, bis sie
einrastet.
Ⓓ
Ⓐ
Spannfutter
geschlossen
4
Ziehen Sie leicht am „Cutting Accessory“ Ⓒ, um zu überprüfen,
ob es sicher im Aufsatz befestigt ist.
Ⓒ
Sicher
_ Entfernen
Führen Sie die Schritte 1 bis 3 des Montageverfahrens in umgekehrter Reihenfolge aus.
BEMERKUNG
● Bei verwendbarem „Cutting Accessory“ für den schlanken Aufsatz 300 lässt sich die freiliegende Länge der Spitze innerhalb des
Spannbereichs einstellen, indem man die Position des Spannfutters ändert.
● Der variable Bereich der freiliegenden Länge des „Cutting Accessory“ beträgt 10 mm.
