91
Bedienung der SMH-/HMH-Serie
Deutsch

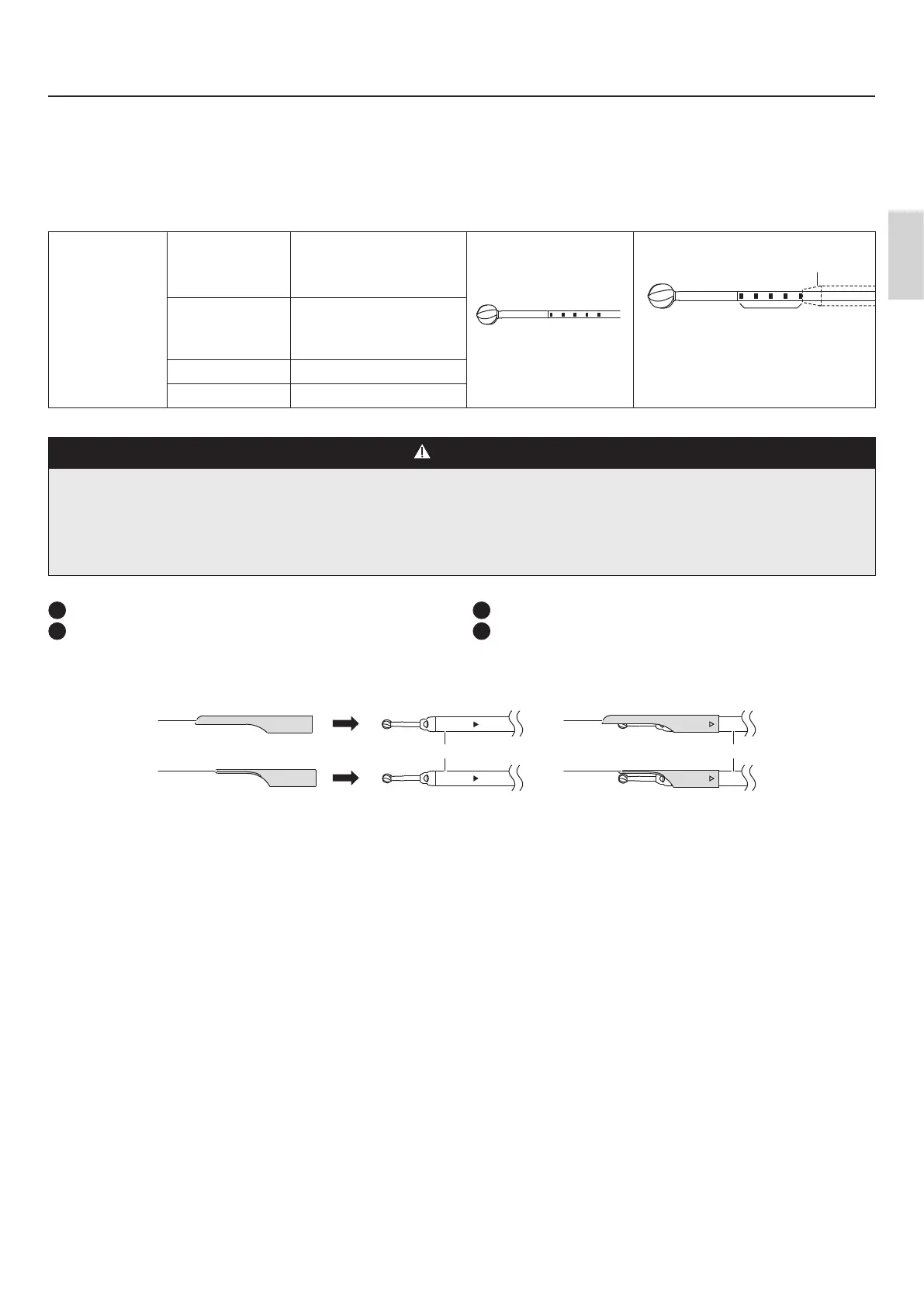

Ringmarkierungen
Einige der NSK Cutting Accessories haben Ringmarkierungen.
Kontrollieren Sie die Ringmarkierungen jedes „Cutting Accessory“, um es korrekt zu markieren.
*Es gibt keine Ringmarkierung auf den Cutting Accessories, die nicht in diesem Handbuch gezeigt ist.
Verwendbarer
Aufsatz
Verwendbarer
Schlauch
Verwendbare Cutting
Accessories
Ringmarkierung Korrekte Befestigungsposition
P300-1AHS
P300-1AHA
P300-1T110
P300-1T110-C
P300-1T110-PB
PDS-1□□110-□□
P300-1T130
P300-1T130-C
P300-1T130-PB
PDS-1□□130-□□
Es gibt 6 Ringmarkierungen.
Jede Ringmarkierung geht bei jeder
Anpassung der freiliegenden Länge in
den Aufsatz hinein.
P300-1T170
PDS-1□□170-□□
P300-1T240
PDS-1□□240-□□
Montieren und Entfernen der Haube/Tülle (optional)
VORSICHT
● Montieren Sie die Haube/Tülle, nachdem das „Cutting Accessory“ am Aufsatz angebracht wurde.
● Führen Sie die Haube/Tülle ein, bis das „▶“ Symbol am Bohrerschutz verborgen ist, wenn die Haube/Tülle montiert wird.
● Verwenden Sie das „Cutting Accessory“ mit einem Spitzendurchmesser von maximal Ø3mm, wenn die Haube/Tülle montiert wird.
* Die Haube/Tülle kann nicht für andere Aufsätze als den schlanken Aufsatz 300 oder den Standardaufsatz 300 verwendet werden.
● Vergewissern Sie sich, dass der Aufsatz nicht mehr rotiert, bevor Sie die Haube/Tülle montieren/entfernen.
_ Montage
1
Vergewissern Sie sich, dass der Aufsatz nicht mehr rotiert.
2
Montieren Sie die Haube Ⓐ/Tülle Ⓑ am Bohrerschutz Ⓒ.
_ Entfernen
1
Vergewissern Sie sich, dass der Aufsatz nicht mehr rotiert.
2
Ziehen Sie die Haube Ⓐ/Tülle Ⓑ gerade vom Bohrerschutz Ⓒ
ab.
Ⓐ
Ⓑ
Ⓐ
Ⓑ
Ⓒ Ⓒ
<Vor der Montage> <Montiert>
Ringmarkierung
Spitze des Aufsatzes
