NewsCaster VT2 Installation
M17-0002-01A Rev 0.0 42 User Manual
NCVT2 - RF HEAD Function Recommended
Wire Size (AWG)
NSI Antenna
N/C CW (Default) N/C N/C
E V #22 BROWN A
C H #22 RED B
D 2/7 GHz Band Select #22 GREEN L
F CCW #22 WHITE D
G Common Ground #22 BLACK E
K Earth Ground N/C N/C
N/C N/C N/C F
N/C N/C N/C H
N/C N/C N/C J
N/C N/C N/C K
N/C N/C N/C M
Table 12: NSI Quad Antenna Polarization Connector Pin Out

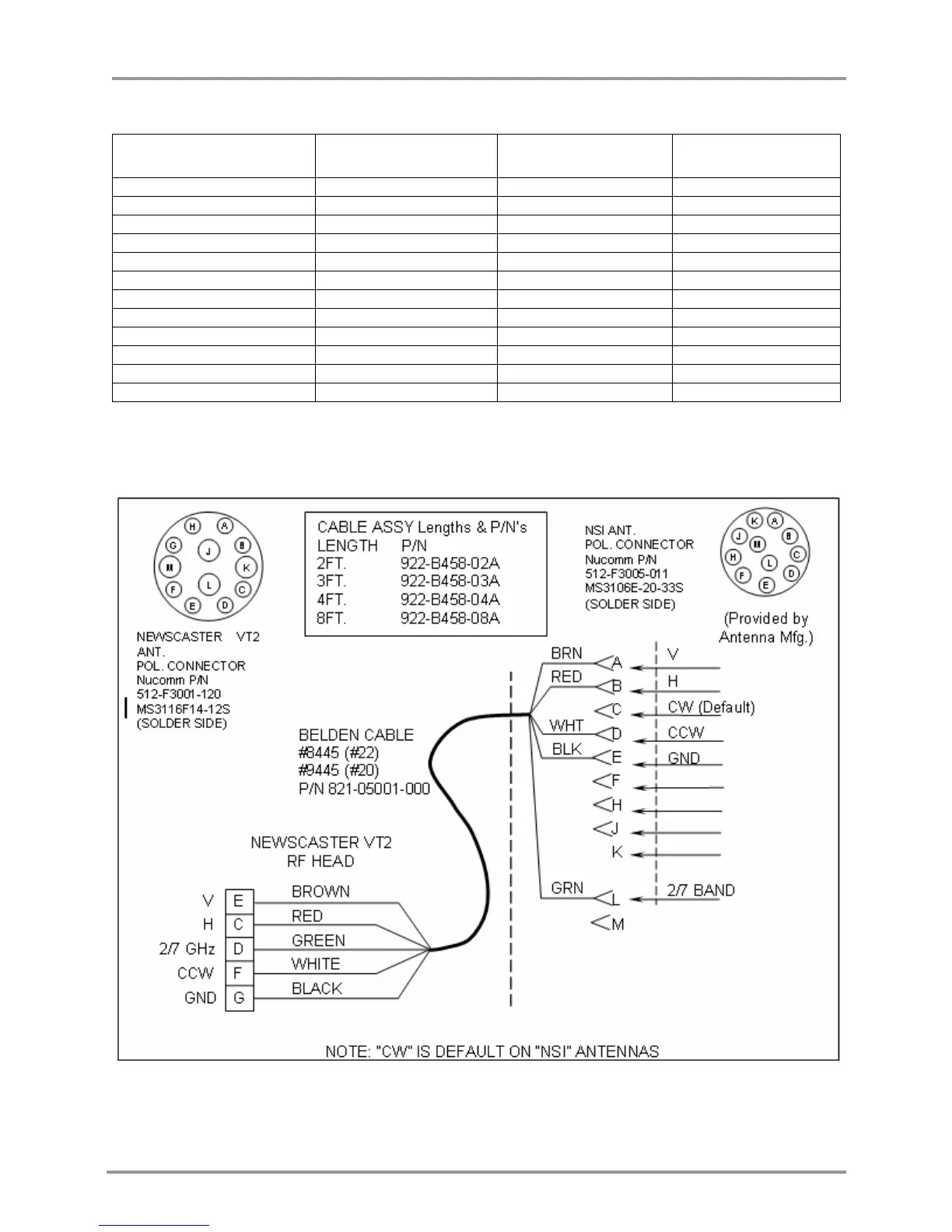

Figure 19: NSI Quad Antenna Polarization Connections
