2. DATOS TÉCNICOS (CONTINUACIÓN)
2.3 CONSIDERACIONES DE MONTAJE Y MANTENIMIENTO

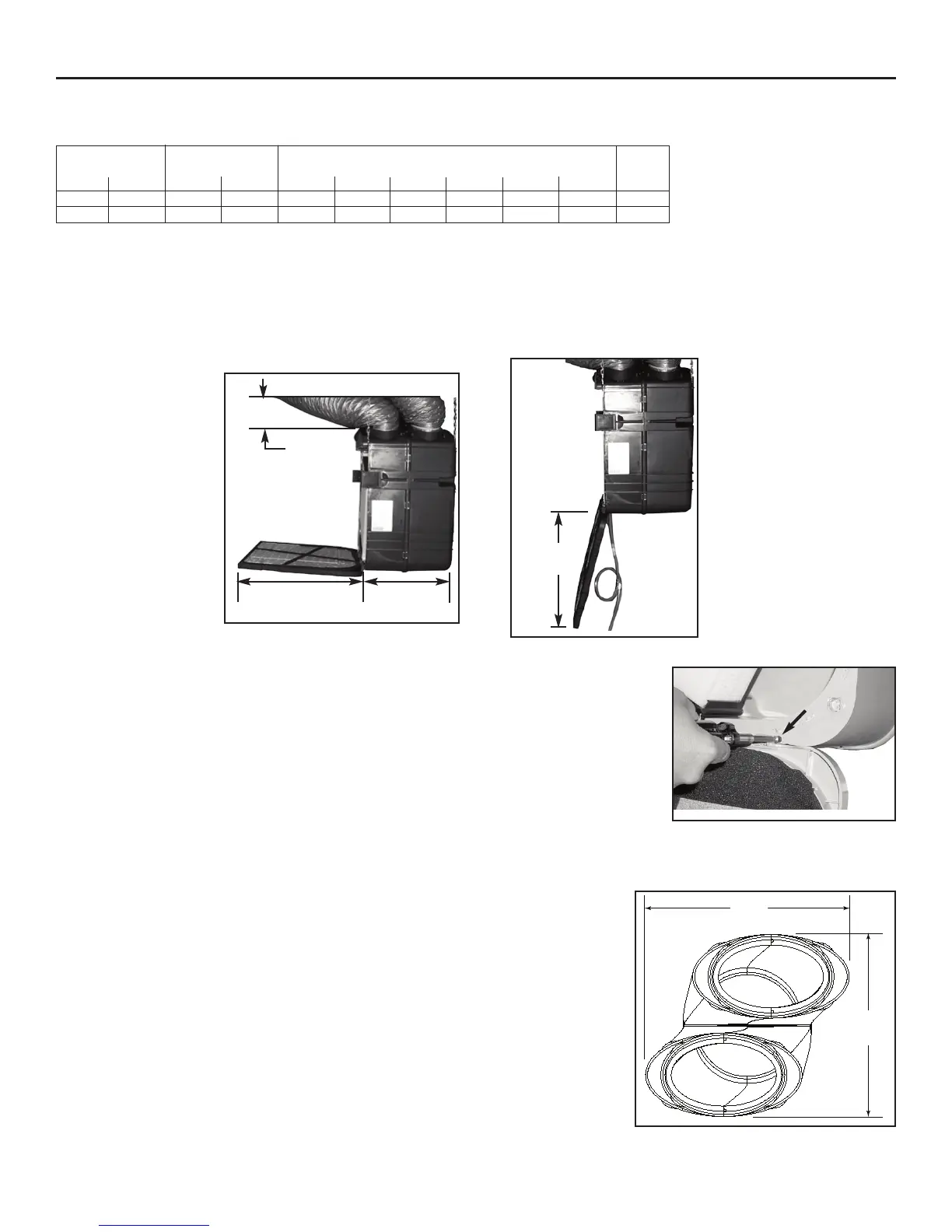

• Las dos imágenes siguientes muestran el espacio mínimo necesario para abrir la puerta completamente.
22.5” 15.75”
(572 mm) (400 mm)
VD0117
VD0116
22”
(559 mm)
8”
(203 mm)
• La apertura de la vigueta necesaria para instalar el cambio de sección Tandem
®
debe ser de 9¾” (248 mm) como mínimo. Asimismo, la altura máxima del cambio
de sección Tandem
®
es de 8¾” (222 mm). Véase en el recuadro la vista frontal del
cambio de sección Tandem
®
.
NOTAS: 1.Si no hay espacio suficiente para utilizar el cambio de sección Tandem
®
, es preciso
instalar el dispositivo único exterior opcional para que el aire puro del exterior
entre en la unidad. Véase la sección 6.8.
2.En la instalación del modelo de filtración HEPA GSFH1K, no hay cambio de
sección Tandem
®
.
2.2 RENDIMIENTOS DE VENTILACIÓN (CONTINUACIÓN)
2.2.3 R
ENDIMIENTOS DE VENTILACIÓN DE LA UNIDAD GSEH3K
NOTA: Todas las pruebas se han realizado a velocidad alta.
PRESSIÓN ESTÁTICA FLUJO NETO DE FLUJO BRUTO DE AIRE
POTENCIA
DE SALIDA VENTILACIÓN ENTRADA SALIDA FILTRADA
Pa
50
100
Pulg. agua
0,2
0,4
l/s
57
53
pies
3
min.
122
113
l/s
50
48
pies
3
min.
105
102
l/s
59
55
pies
3
min.
125
117
l/s
127
120
pies
3
min.
270
254
Voltios
227
224
NOTAS: 1. La puerta es desmontable, si el parador (A) situado a la derecha de la bisagra se
remueve. Corra la puerta hacia la derecha para soltarla de la unidad. Para realizar las
operaciones de mantenimiento, es necesario un espacio mínimo de 15’’ (381 mm) sin
obstáculos delante de la unidad para poder desmontar la puerta.
2. Es necesario que haya un espacio de 8” (203 mm) sin obstáculos en la parte superior
de la unidad para la curva de los conductos.
VD0170
A
VD0118A
8¾”
222 mm
9¾”
248 mm
