6. INSTALACIÓN DE LA UNIDAD
6.1 HERRAMIENTAS Y MATERIAL
Éstas son las herramientas y el material necesarios para realizar la instalación:
• Destornillador Phillips n.° 2 o Robertson n.° 1
• Martillo y destornillador plano (sólo para la instalación de conexiones en el falso techo, para realizar agujeros en los conductos
de metal existentes)
• Tijeras o cuchillo multiuso (para cortar la cinta adhesiva)
• Cinta adhesiva
• Tijeras de hojalatero o tijeras para metales (sólo para la instalación de conexiones en el falso techo, para cortar conductos)
• Cinta de aluminio (sólo para la instalación de conexiones en el falso techo, utilice cinta adhesiva SMACNA)
• Sierra de vaivén (excepto para el modelo de filtración HEPA GSFH1K)
• Cable alargador
• Pistola de calafateo y un producto de calafateo (excepto para el modelo de filtración HEPA GSFH1K)
• Conducto aislado de 6" de diámetro (excepto para el modelo de filtración HEPA GSFH1K)
• Conducto aislado de 8" de diámetro.
NOTA: Antes de instalar la unidad, compruebe que hay una toma de corriente de tres contactos con toma a tierra a menos de 3 pies de
la unidad.

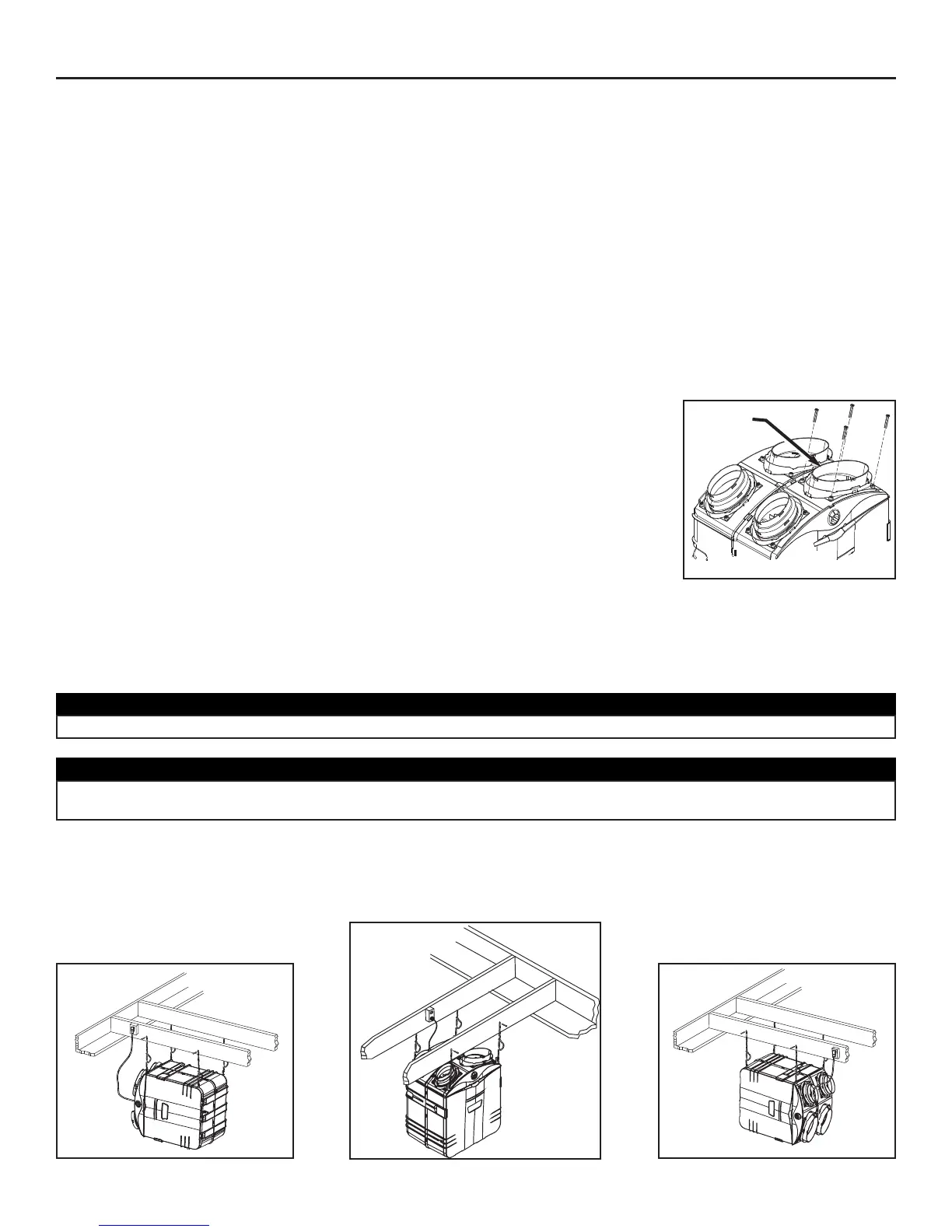

6.2 MONTAJE DE LOS ORIFICIOS DE LA UNIDAD
Instale los orificios ovales de 8" y los orificios ovales de 5" a 6" en la parte superior de la unidad
utilizando los tornillos incluidos en la caja del equipo (4 tornillos n.° 8 x 3/4" de largo por orificio).
NOTAS: 1. Aunque se suministran 4 tornillos y es preferible utilizarlos todos, basta con 1 tornillo por
orificio para cumplir la normativa.
2. El modelo que únicamente es de filtración HEPA no tiene orificios ovales de 5" a 6".
3. No instale el orificio oval de 8" frontal (elemento 1 del dibujo) en este momento.
6.3 INSTALACIÓN UTILIZANDO ALMOHADILLAS AISLANTES
Si no se puede colgar la unidad, utilice las cuatro almohadillas adhesivas de aislamiento que lleva la unidad. En función de sus necesidades
y del modelo que haya elegido (con o sin drenaje), puede instalar la unidad en posición vertical u horizontal.
PRECAUCIÓN
Si instala un modelo de filtración HEPA, purificación de aire y recuperación de calor GSHH3K con las almohadillas aislantes
adhesivas, deje un espacio libre mínimo de 4" entre la unidad y el suelo (o la estantería) para el drenaje.
1
PRECAUCIÓN
Asegúrese de que la unidad se encuentra en una posición estable.
POSICIÓN VERTICAL – TODOS LOS MODELOS
6.4 PARA APLICACIONES COLGADAS
Utilice las cuatro cadenas y los muelles suministrados en el paquete del equipo. En función de sus necesidades y del modelo que haya
elegido, puede instalar la unidad en posición vertical u horizontal.
P
OSICIÓN HORIZONTAL (LADO IZQUIERDO)
T
ODOS LOS MODELOS
POSICIÓN HORIZONTAL (LADO DERECHO)
S
ÓLO EL MODELO GSFH1K
