6. INSTALACIÓN DE LA UNIDAD (CONTINUACIÓN)
6.6 INSTALACIÓN DE CONDUCTOS FLEXIBLES AISLADOS EN EL CAMBIO DE SECCIÓN TANDEM
®
(ÚNICAMENTE EN LOS MODELOS GSVH1K, GSHH3K Y GSEH3K)
Siga el procedimiento que se indica a continuación para conectar conductos flexibles aislados al cambio de sección Tandem
®*
(orificios
EXHAUST AIR TO OUTSIDE
y
FRESH AIR FROM OUTSIDE
).
*Patente pendiente.
NOTAS: 1. Si las viguetas están en perpendicular a los conductos, o si la conexión al dispositivo exterior se encuentra en una zona limitada,
la instalación precisará dos dispositivos exteriores en lugar de un dispositivo exterior AirDuo™. En tal caso, no utilice el cambio
de sección Tandem
®
.
2. Si no hay espacio suficiente para instalar el cambio de sección Tandem
®
, se pueden utilizar tanto el dispositivo exterior único
opcional como el dispositivo AirDuo™ Identifique cada conducto aislado. Para el conducto de aire puro procedente del exterior,
utilice los adhesivos azules (ponga uno en cada extremo). Para el conducto de aire viciado al exterior, utilice los adhesivos
rojos (ponga uno en cada extremo).
A continuación, vaya a la sección 6.8 y, después, vaya a la 6.9.

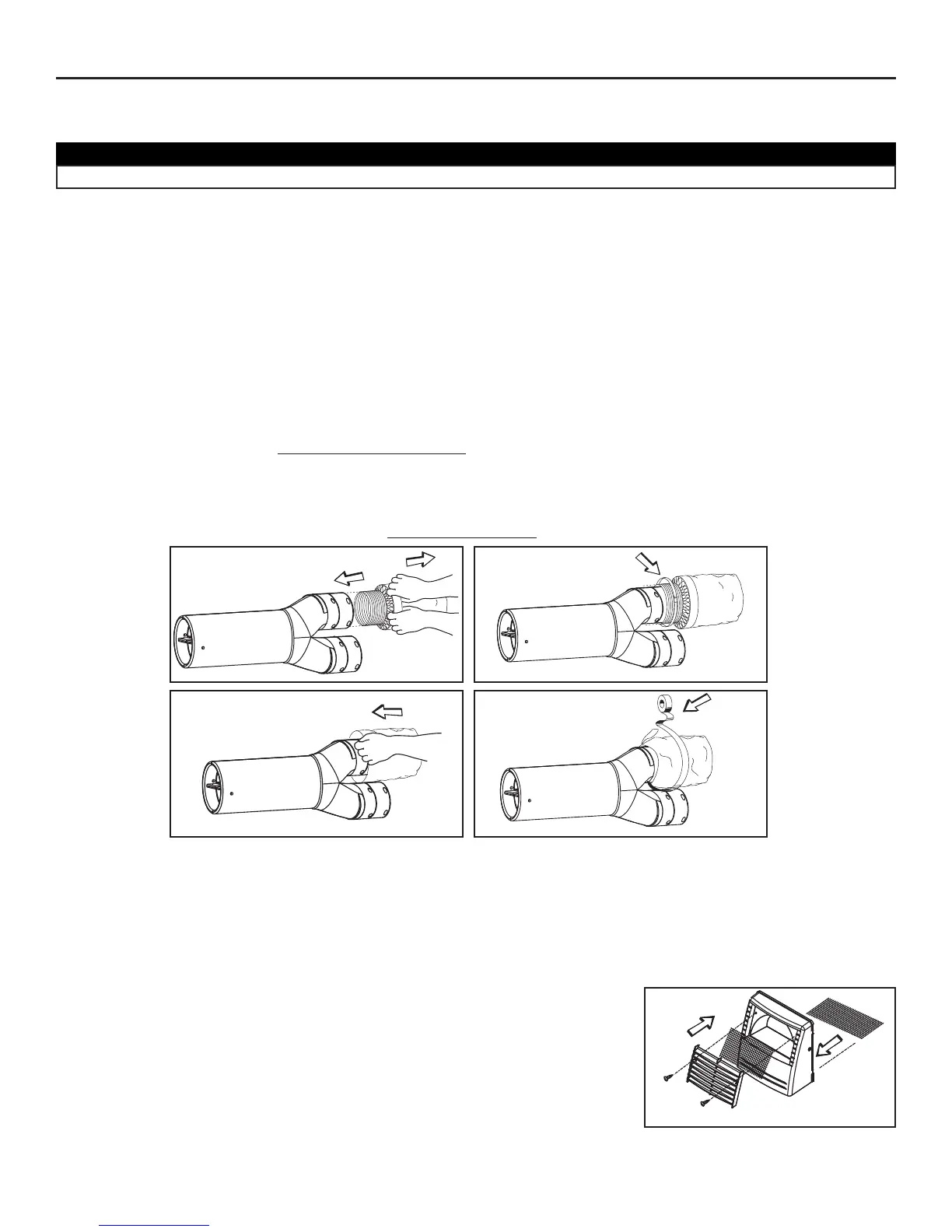

6.6.1 CONEXIÓN AL CAMBIO DE SECCIÓN TANDEM
®
1. Retire hacia atrás el aislamiento de cada uno de los conductos para que quede al descubierto el conducto flexible interior.
2. Conecte el conducto flexible interior a la parte más pequeña del cambio de sección Tandem
®
(óvalo de 5’’) con una brida de 24’’.
NOTA: Si utiliza un conducto aislado de 6" de diámetro, utilice la parte más grande del cambio de sección Tandem
®
(óvalo de 6’’).
3. Coloque el aislamiento alrededor de la junta. Sitúe la película impermeable alrededor del aislamiento.
4. Ponga un poco de cinta adhesiva en la junta para sellarla herméticamente
. Véanse las figuras siguientes.
Identifique cada conducto aislado. Para el conducto de aire puro procedente del exterior, utilice los adhesivos azules (ponga uno en
cada extremo). Para el conducto de aire viciado al exterior, utilice los adhesivos rojos (ponga uno en cada extremo). Es muy importante
que identifique el conducto de aire viciado hacia el exterior (adhesivo rojo) en la parte superior del cambio de sección.
- 19 -
PRECAUCIÓN
Asegúrese de que la película impermeable del conducto aislado no se rasga durante la instalación.
1
2
3
4
CONDUCTO DE AIRE VICIADO HACIA
EL EXTERIOR ARRIBA
6.7 INSTALACIÓN DEL DISPOSITIVO EXTERIOR AIRDUO™*
(ÚNICAMENTE EN LOS MODELOS GSVH1K, GSHH3K Y GSEH3K)
6.7.1. MONTAJE DEL DISPOSITIVO EXTERIOR AIRDUO™
El dispositivo exterior AirDuo™ precisa montaje. Monte la pantalla de metal superior, la rejilla
de plástico y la pantalla de metal inferior en el dispositivo exterior AirDuo™. Utilice tornillos.
Véase la ilustración de la derecha.
*Patente pendiente
