• Una este conducto al orificio
EXHAUST AIR FROM BUILDING
(véase el icono de la parte
superior de la unidad) utilizando una brida y cinta aislante.
6.5 INSTALACIÓN DE REGISTROS Y CONDUCTOS DE 8’’ (CONTINUACIÓN)
6.5.2 P
UNTO DE EXTRACCIÓN CENTRAL (TAL COMO SE MUESTRA EN LA SECCIÓN 5.4) (CONTINUACIÓN)

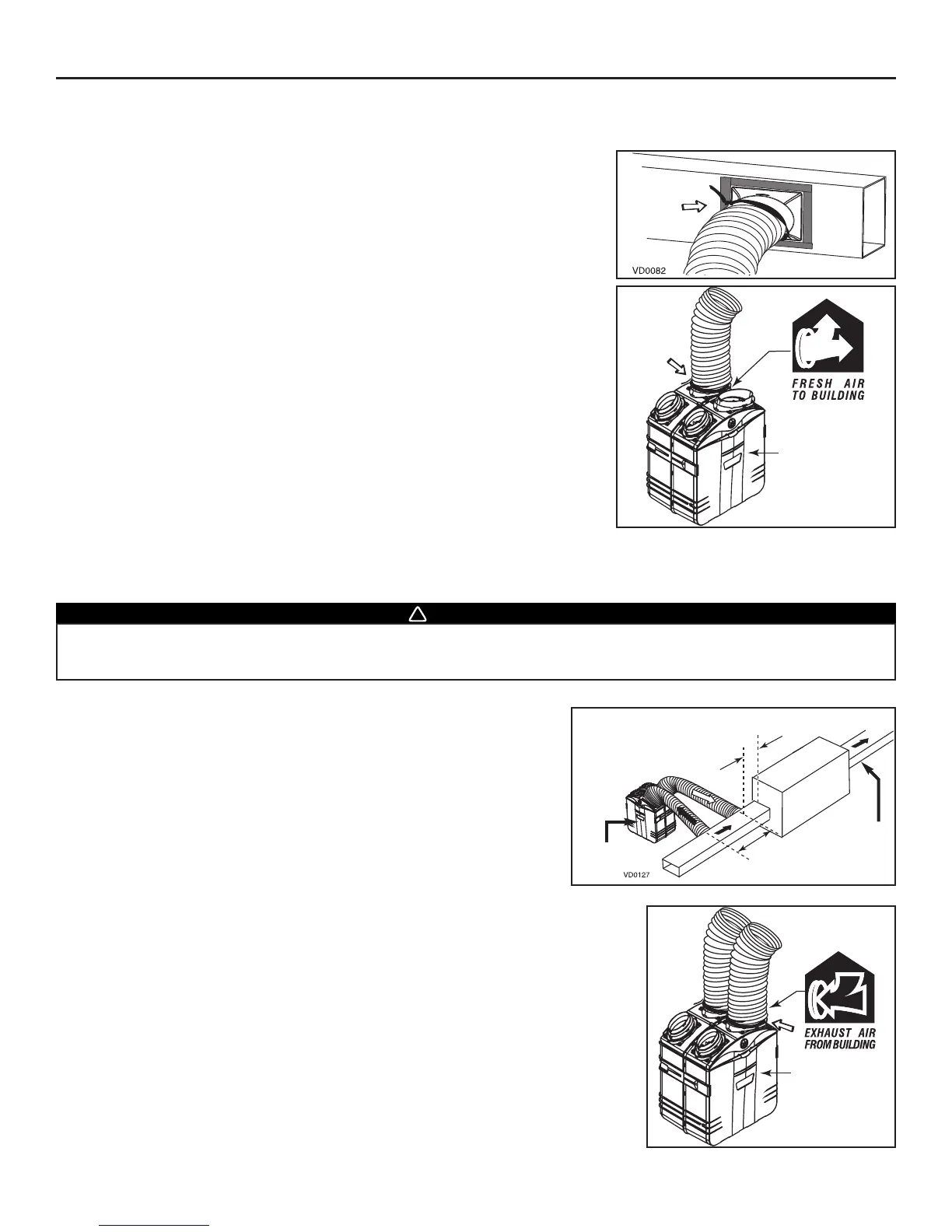

• Tome un extremo del conducto flexible de 8" e introdúzcalo por el conector del
conducto. Sujételo con una brida. Selle con cuidado la unión con una cinta adhesiva
aprobada por UL. Identifique el conducto con el adhesivo azul provisto.
• Una este conducto al orificio
FRESH AIR TO BUILDING
(véase el icono en la parte
superior de la unidad) con una brida y cinta adhesiva.
6.5.3 RETORNO A RETORNO (TAL COMO SE MUESTRA EN LA SECCIÓN 5.5)
Conductos del aire filtrado (conexión del lado de retorno)
Igual que en el caso del Punto de extracción central, descrito en el punto 6.5.2.
Conductos del aire viciado (conexión del lado de retorno)
• Sitúe el conducto de entrada de aire de retorno al menos a 2' (0,61 m) de la
caldera o del sistema de aire acondicionado por la parte de la que llega el
aire (lado de retorno). Ubique la abertura del conducto de derivación al
menos a 3' (0,9 m) de la conexión del conducto de aire filtrado. Haga lo
mismo que en el caso del conducto de aire filtrado, pero en lugar de utilizar el
adhesivo azul para identificar el conducto, utilice el que tiene el adhesivo rojo.
6. INSTALACIÓN DE LA UNIDAD (CONTINUACIÓN)
- 18 -
