NuTone GSEH3K

5. INSTALATIONES TÍPICAS (CONTINUACIÓN)

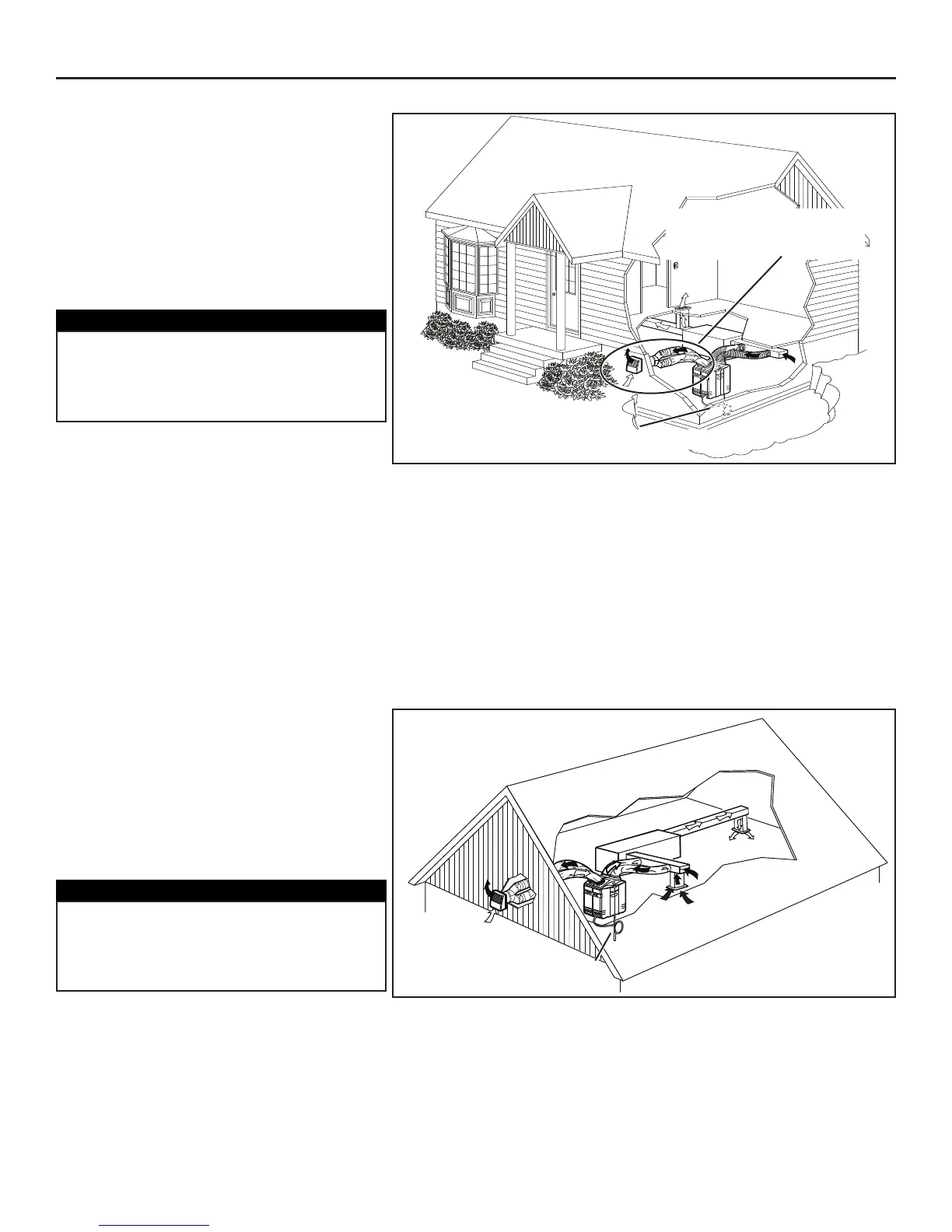

5.5 INSTALACIÓN RETORNO A RETORNO
(Conexión a un sistema de aire forzado)
5.5.1 ESPACIO QUE QUEDA BAJO EL SUELO
DE LA CASA
• Instalación más sencilla, ya que se utilizan
los conductos existentes de la casa para
suministrar aire filtrado a todo el hogar.
• Los conductos quedan ocultos.
• El modelo de filtración HEPA GSFH1K no
lleva conexión con el exterior, de modo
que no son necesarias las piezas que
aparecen rodeadas en el dibujo.
CONSIDERACIONES DE INSTALACIÓN:
• Si instala la unidad cerca de un muro exterior,
los conductos aislados serán más cortos
(no es necesario en el caso del modelo de filtración HEPA GSFH1K).
• Si se instala un modelo de filtración HEPA, purificación de aire y recuperación de calor GSHH3K, es preciso que haya cerca
un desagüe para recoger los residuos líquidos.
• Para evitar la contaminación cruzada y lograr la máxima eficacia, la caldera o el sistema de aire acondicionado siempre debe
estar en marcha (de lo contrario, el sistema será menos eficaz).
• El modelo de filtración HEPA y purificación de aire GSVH1K debe estar en marcha siempre, ya que no tiene reguladores
motorizados. Si la unidad se apaga, la caldera o el sistema de aire acondicionado introducirá en la casa aire frío del exterior.
• Todos los conductos deben estar aislados.
• Únicamente en el caso de los modelos de filtración HEPA, purificación de aire y recuperación de calor (GSHH3K) y filtración HEPA ,
purificación de aire y recuperación de energía (GSEH3K), si la temperatura ambiente que rodea la unidad cae por debajo del punto de
congelación (32°F - 0°C), consulte la sección 6.11 (Aplicaciones de baja temperatura) y allí encontrará instrucciones sobre protección de la
tubería de drenaje (únicamente para el modelo GSHH3K) y otros detalles relativos a la instalación en condiciones de temperatura fría.
VH0043
Sólo para los modelos GSVH1K,
GSHH3K y GSEH3K, que
utilizan aire puro del exterior.
PRECAUCIÓN
Cuando la temperatura ambiente del lugar donde
se encuentra la unidad está por debajo del punto
de congelación (32°F - 0°C), es preciso que la
unidad funcione constantemente para evitar la
condensación.
Drenaje necesario sólo para el modelo GSHH3K.
- 13 -
5.5.2 ALTILLO
• Instalación más sencilla, ya que se utilizan
los conductos existentes de la casa para
suministrar aire filtrado a todo el hogar.
• Los conductos quedan ocultos.
• El modelo de filtración HEPA GSFH1K no
lleva conexión con el exterior, de modo
que no son necesarias las piezas que
aparecen rodeadas en el dibujo.
CONSIDERACIONES DE INSTALACIÓN:
• Si se instala un modelo de filtración HEPA, purificación de aire y recuperación de calor GSHH3K, es preciso que haya cerca
un desagüe para recoger los residuos líquidos.
• Todos los conductos deben estar aislados.
• Únicamente en el caso de los modelos de filtración HEPA, purificación de aire y recuperación de calor (GSHH3K) y filtración
HEPA, purificación de aire y recuperación de energía (GSEH3K), si la temperatura ambiente que rodea la unidad cae por
debajo del punto de congelación (32°F - 0°C), consulte la sección 6.11 (Aplicaciones de baja temperatura) y allí encontrará
instrucciones sobre protección de la tubería de drenaje (únicamente para el modelo GSHH3K) y otros detalles relativos a la
instalación en condiciones de temperatura fría.
VH0051
PRECAUCIÓN
Cuando la temperatura ambiente del lugar donde
se encuentra la unidad está por debajo del punto
de congelación (32°F - 0°C), es preciso que la
unidad funcione constantemente para evitar la
condensación.
Drenaje necesario sólo
para el modelo GSHH3K
