NuTone GSEH3K User Manual

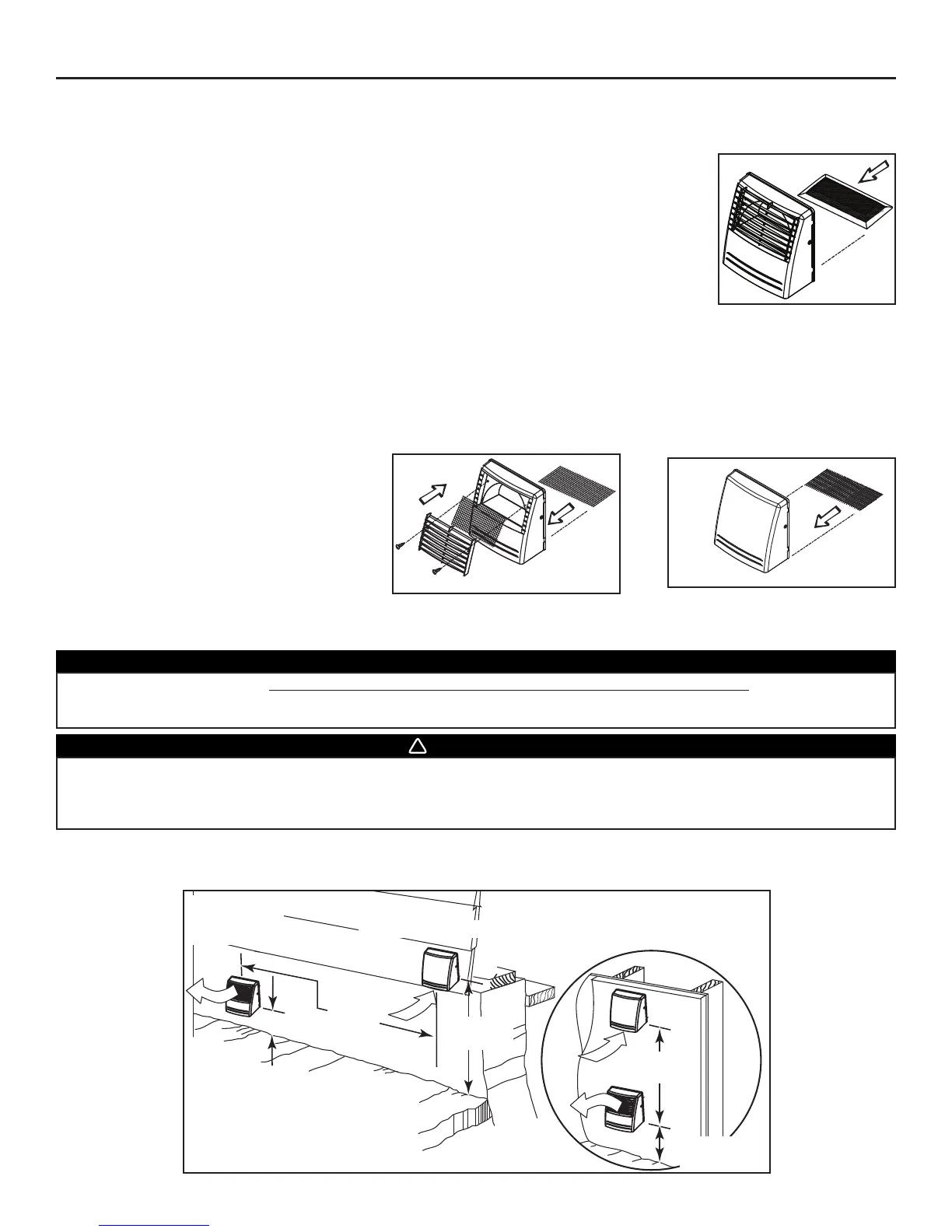

6.7 INSTALACIÓN DEL DISPOSITIVO EXTERIOR AIRDUO™*
(
ÚNICAMENTE EN LOS MODELOS GSVH1K, GSHH3K Y GSEH3K) (CONTINUACIÓN)
6.7.4 F
ILTRO ALPINE/PINE OPCIONAL
El diseño especial de este filtro hace que sea mucho más eficaz para atrapar esporas y sus partículas en
la época de mayor polinización. La utilización de este filtro reticulado prolongará la duración prevista de
su prefiltro. Para instalarlo, retire la pantalla de metal inferior del dispositivo exterior AirDuo™ y sustitúyala
por el filtro Alpine/pine opcional. Véase la ilustración de la derecha.
(Número de pieza del filtro Alpine/pine: ACCGSUP5)
Durante la época de la polinización, o cuando sea necesario, retire el dispositivo montado de su placa posterior quitando los 2 tornillos
de retención. A continuación, deslice hacia fuera el filtro Alpine/pine y límpielo con agua. Déjelo secar antes de instalarlo de nuevo en
el dispositivo montado. Coloque de nuevo el dispositivo en su placa posterior.
6.8 INSTALACIÓN DE DOS DISPOSITIVOS EXTERIORES*
(ÚNICAMENTE EN LOS MODELOS GSVH1K, GSHH3K Y GSEH3K)
6.8.1 MONTAJE DE LOS DISPOSITIVOS EXTERIORES
Tanto el dispositivo exterior AirDuo™ como el dispositivo
exterior único opcional precisan montaje. Monte la
pantalla de metal superior, la rejilla de plástico y la
pantalla de metal inferior en el dispositivo exterior
AirDuo™*. Utilice los tornillos provistos. Deslice la
pantalla de metal inferior en la base del dispositivo
exterior único. Véanse las ilustraciones de la
derecha.
*Patente pendiente
6. INSTALACIÓN DE LA UNIDAD (CONTINUACIÓN)
- 21 -
VA0024
VO0030
VO0024
DISPOSITIVO EXTERIOR AirDuo™
6.8.2 UBICACIÓN DEL DISPOSITIVO AIRDUO™ Y DEL DISPOSITIVO EXTERIOR ÚNICO OPCIONAL
El dispositivo exterior AirDuo™ debe instalarse a una distancia mínima de 4 pulgadas (102 mm) del suelo, y el dispositivo exterior único
opcional de la entrada de aire puro debe colocarse a una distancia mínima de 18 pulgadas (457 mm) del suelo. Asimismo, es preciso
que haya una distancia mínima de 6 pies (1.8 m) entre los dispositivos para evitar la contaminación cruzada. Véase la ilustración siguiente.
ADVERTANCIA
Compruebe que el dispositivo exterior único opcional se encuentra a una distancia mínima de 6 pies (1.8 m) (o más, según
las leyes o normas de construcción vigentes) de los fuentes de contaminación tal como:
• Salida de ventilación de un horno de alto rendimiento. • Cualquier salida de una fuente de combustión.
• Salida de un gasómetro o una parrilla de gas. • Un cubo de basura.
0
!
PRECAUCIÓN
Debido a su particular diseño, el dispositivo exterior AirDuo™ únicamente debe utilizarse para expulsar aire cuando se realiza una
instalación utilizando 2 dispositivos exteriores. Utilice el dispositivo exterior único opcional de la entrada de aire puro para la
alimentación de aire.
VD0094
4’’
(102 mm)
18’’
(457 mm)
4’’
(102 mm)
6’
(1.8 m)
Dispositivo de entrada
Úbicación opcional
Dispositivo
de expulsión
AirDuo™
6’
(1.8 m)
DISPOSITIVO EXTERIOR ÚNICO
OPCIONAL DE LA ENTRADA DE AIRE PURO
