4. Cierre el dispositivo exterior AirDuo™ montado sobre su placa posterior y sujételo con dos
tornillos provistos (n.° 8 x 3/4" de longitud). Pase a la sección 6.9.

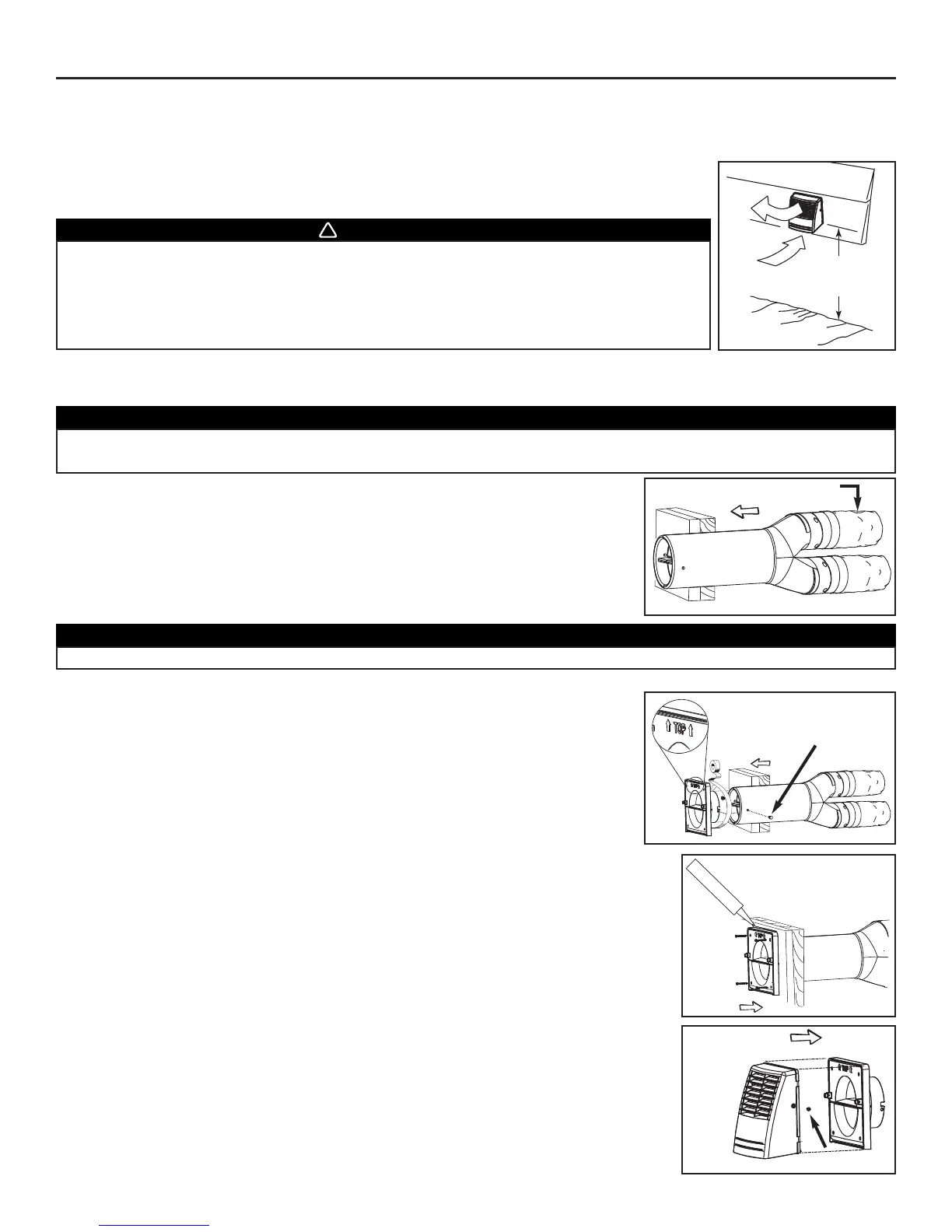

6. INSTALACIÓN DE LA UNIDAD (CONTINUACIÓN)
6.7 INSTALACIÓN DEL DISPOSITIVO EXTERIOR AIRDUO™*
(
ÚNICAMENTE EN LOS MODELOS GSVH1K, GSHH3K Y GSEH3K)(CONTINUACIÓN)
6.7.2 U
BICACIÓN DEL DISPOSITIVO EXTERIOR AIRDUO™
El dispositivo exterior AirDuo™ debe instalarse a una altura mínima de 18 pulgadas (457 mm) respecto al
nivel del suelo. Véase la ilustración de la derecha.
6.7.3 CONEXIÓN DEL CAMBIO DE SECCIÓN TANDEM
®
AL DISPOSITIVO EXTERIOR AIRDUO™
1. Con una sierra de vaivén, corte un agujero de 6" de diámetro en el muro exterior e
introduzca en él el cambio de sección Tandem
®
.
2. Una el extremo del cambio de sección Tandem
®
con la parte trasera de la placa
posterior exterior. Fíjelo con 2 pasadores de árbol de conexiones y séllelo adecuadamente
con cinta adhesiva.
ADVERTANCIA
Compruebe que el dispositivo se encuentra a una distancia mínima de 6 pies (1.8 m) (o más, según
las leyes o normas de construcción vigentes) de los fuentes de contaminación tal como:
• Salida de ventilación de un horno de alto rendimiento.
• Cualquier salida de una fuente de combustión.
• Salida de un gasómetro o una parrilla de gas.
• Un cubo de basura.
- 20 -
PRECAUCIÓN
La placa posterior exterior debe instalarse con la palabra "TOP" hacia arriba.
PRECAUCIÓN
El cambio de sección Tandem
®
debe introducirse de modo que el conducto de
EXHAUST AIR TO OUTSIDE
(aire viciado hacia
el exterior) se encuentre en la parte superior.
3. Una la placa posterior exterior a un muro exterior. Fíjela al muro con cuatro tornillos
n.° 8 x 1½". Selle el contorno con un producto de calafateo.
