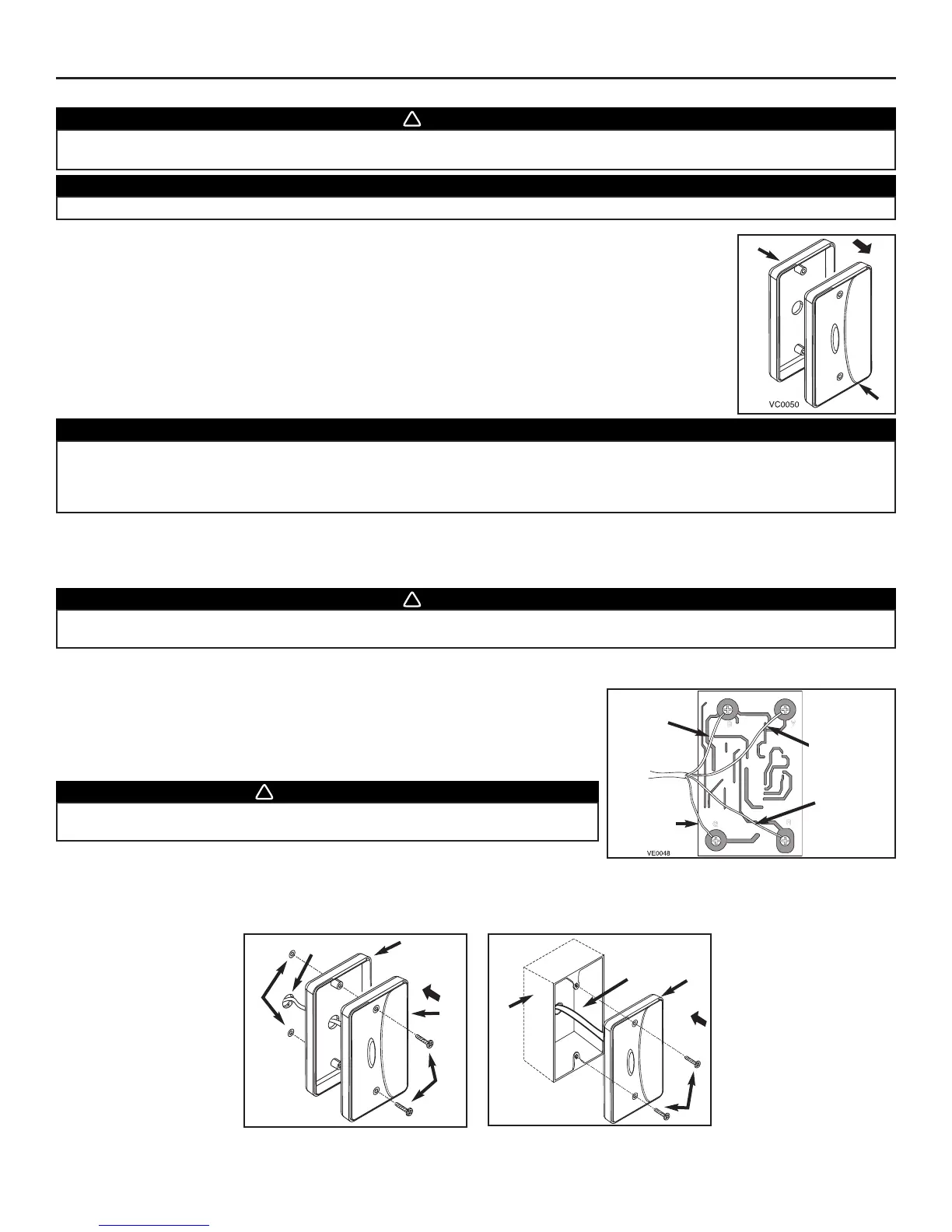

7.3 INSTALACIÓN DEL CONTROLADOR DE PARED ACCGSC1
1. Determine cual es la ubicación más conveniente para el controlador.
2. Retire la cubierta protectora del controlador (1). Si prefiere montar el controlador principal en una caja de
toma de corriente aprobada o en un soporte aprobado (no incluidos), deseche la placa posterior (2).
3. Dirija el cable de control desde la unidad hasta el controlador de pared. Utilice el cable provisto (conductor 4, calibre 24, sólido,
aprobado por UL, tipo CM, 40' de longitud).
NOTA: Para que el controlador de pared sea eficaz, la longitud máxima del cable ha de ser de 100' (30,5 m). En caso necesario, añada
otro cable del mismo tipo y la misma longitud. Tenga mucho cuidado de no cruzar los colores de los cables ni de provocar un cortocircuito.
4. Tome un extremo del cable provisto y páselo por la placa posterior del controlador de pared (o por la caja de toma de corriente o el
soporte aprobados).
5. Pele este extremo del cable para acceder a los cuatro alambres. Retire el manguito
aislante del extremo de cada alambre. Realice un bucle con el extremo pelado de
cada alambre y engánchelo en el tornillo correspondiente. Conecte el alambre
AMARILLO al tornillo "Y", el alambre ROJO al tornillo "R", el alambre VERDE al
tornillo "G" y el alambre NEGRO al tornillo "B". Véase la ilustración de la derecha.
6. Instale de nuevo la cubierta protectora. Con los anclajes de pared y los tornillos provistos, ponga el controlador de pared en la pared.
Utilice sólo 2 tornillos para instalar la caja de toma de corriente. Véanse las ilustraciones siguientes. Después, ir a Sección 7.5
Connexión de los controladores con la unidad.
1) Anclajes de pared 4) Control 1) Caja de toma de corriente 3) Control
2) Cable de control 5) Tornillos 2) Cable de control 4) Tornillos
3) Placa posterior
- 27 -
7. CONTROLES (CONTINUACIÓN)
PRECAUCIÓN
Nunca instale más de un controlador de pared opcional por unidad.
ADVERTANCIA
Desconecte siempre la unidad antes de realizar cualquier tipo de conexión. El hecho de no desconectar la alimentación podría
provocar una descarga eléctrica o generar daños en el control de pared o en el módulo electrónico del interior de la unidad.
alambre
AMARILLO
PRECAUCIÓN
Mantenga los cables de bajo voltaje del control al menos a 1' (305 mm) de los motores, la bobina de inductancia, el circuito de
reducción de luz y el tablero de distribución de potencia. No lleve los cables del control junto con los cables de electricidad de
la casa. Evite las malas conexiones de los cables. El hecho de no cumplir estas indicaciones puede provocar interferencias
eléctricas, lo cual podría causar un mal funcionamiento del control.
