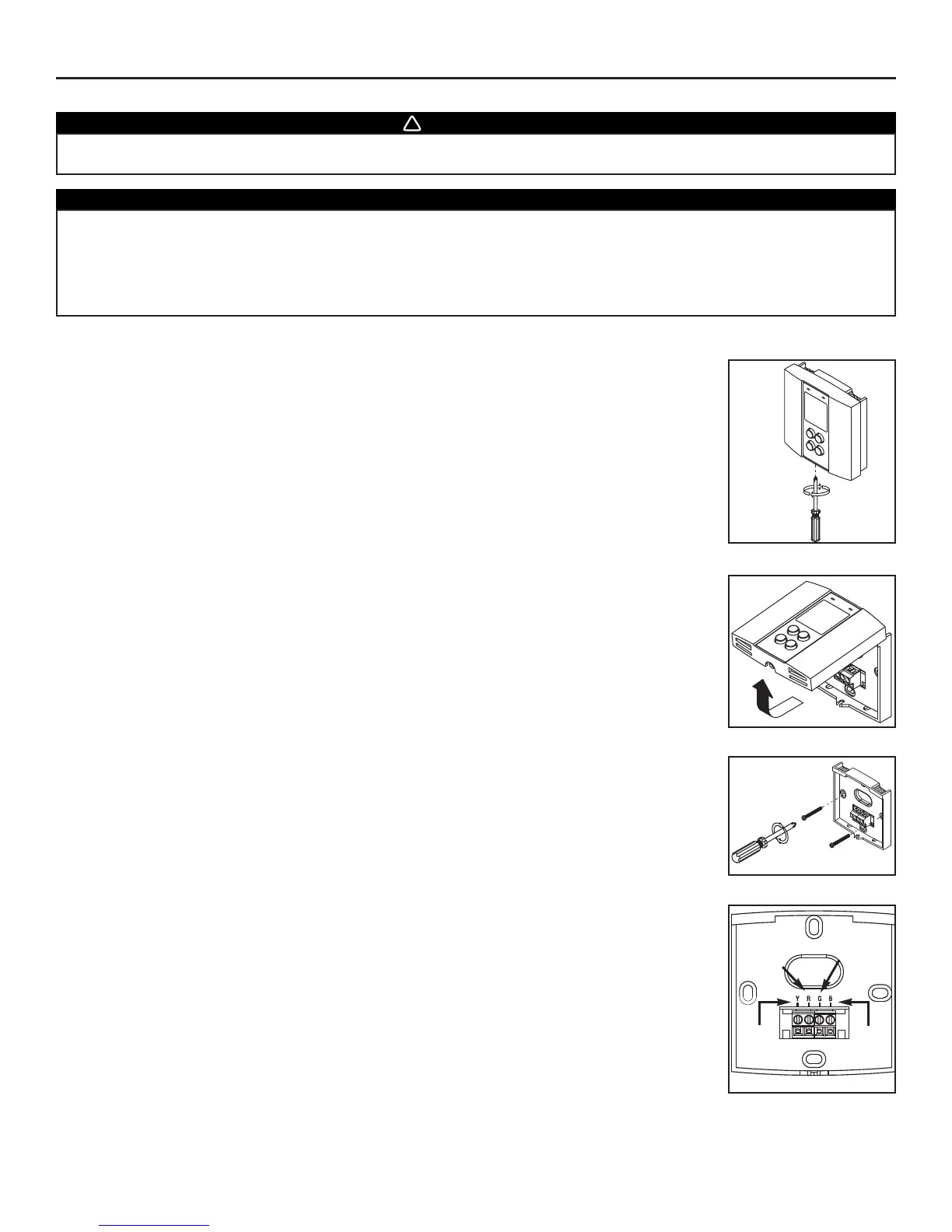

7. CONTROLES (CONTINUACIÓN)
1. Dirije el cable desde la unidad a una ubicación conveniente por el control de paredes.
2. Libere el tornillo de bloqueo (el tornillo no puede quitarse por completo).
3. Quite la placa frontal de la placa de montaje tirando de la parte inferior. Si es necesario, agrande los
agujeros del montaje e inserte los sostenes.
4. Pase el cable (4 cables) a través de la apertura de la placa de montaje y fije la placa a la pared usando
los tornillos provistos.
5. Pele este extremo del cable para acceder a los cuatro alambres. Retire el manguito aislante del extremo
de cada alambre. Conecte el alambre AMARILLO a "Y", el alambre ROJO a "R", el alambre VERDE a
"G" y el alambre NEGRO a "B". Vea la próxima ilustración.
6. Vuelva a instalar el módulo frontal en la placa posterior y ajuste el tornillo de bloqueo.
PRECAUCIÓN
Si no cumple con las siguientes indicaciones, la unidad no operará correctamente:
• Nunca instale más de un controlador de pared opcional por unidad.
• Mantenga los cables de bajo voltaje del controlador al menos a 1' (305 mm) de los motores, del balasto eléctrico, del
circuito de reducción de luz y el tablero de distribución de potencia. No fije los cables de control cerca de cables eléctricos.
• Asegúrese de que los cables están conectados seguramente.
• Desconecte la alimentación de la unidad antes de quitar la placa frontal del controlador de su placa de montaje.
alambre
NEGRO
alambre
AMARILLO
alambre
VERDE
alambre
ROJO
7.4 INSTALACIÓN DEL CONTROLADOR DE PARED 40425
ADVERTANCIA
Desconecte siempre la unidad antes de realizar cualquier tipo de conexión. El hecho de no desconectar la alimentación podría
provocar una descarga eléctrica o generar daños en el control de pared o en el módulo electrónico del interior de la unidad.
