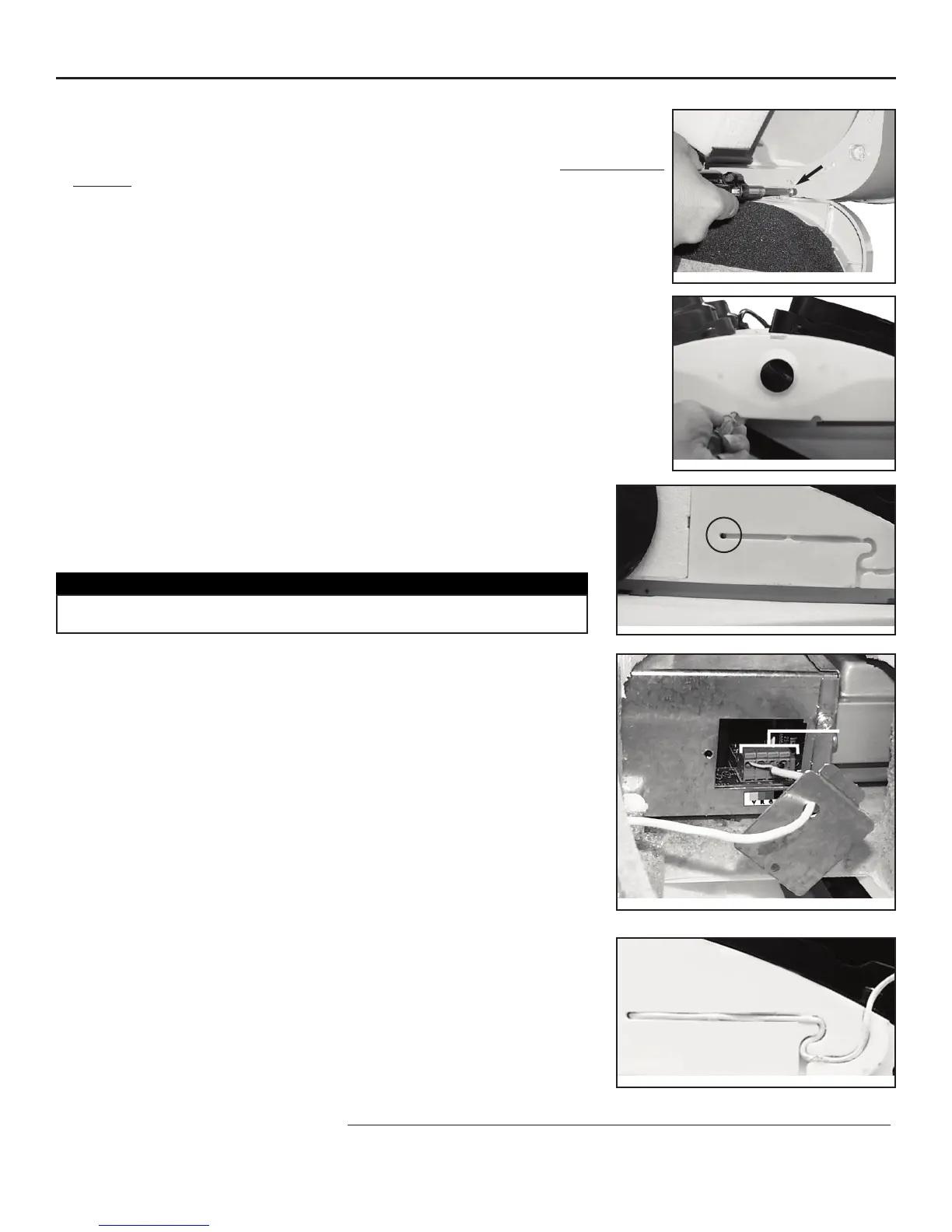

7.5 CONNEXIÓN DE LOS CONTROLADORES CON LA UNIDAD (AMBOS MODELOS)
1. Vaya a la unidad. Compruebe que el interruptor se encuentra en la posición OFF para desbloquear
la puerta. Descorra el pestillo de la puerta y ábrala. En caso necesario, puede retirarse
la puerta. Para ello, el parador (A) situado a la derecha de la bisagra se remueve. Sujete la puerta
y presione con la palma en el lado izquierdo. Corra la puerta hacia la derecha para soltarla de
la unidad.
2. Retire el tablero frontal desatornillando los 2 tornillos de retención.
3. Haga un agujero en la unidad con una varilla pequeña, en el extremo del canal del
alambre (véase la fotografía de la derecha). Pele el extremo del cable para acceder
a los cuatro alambres. Retire el manguito aislante del extremo de cada alambre.
Introduzca el extremo del alambre por la unidad, utilizando para ello el pequeño agujero
realizado previamente.
4. En el interior del orificio frontal de la parte derecha encontrará los terminales del
cableado del controlador. Retire la puerta lateral ubicada en la caja eléctrica y saque
la pieza desmontable. Introduzca el cable por el agujero de la pieza desmontable
y conecte cada alambre a su terminal correspondiente (el alambre AMARILLO al
terminal "Y", el ROJO al "R", el VERDE al "G" y el NEGRO al "B").
NOTA: Presione ligeramente las pequeñas pestañas (1) para facilitar la introducción
de cada alambre. Véase la fotografía de la derecha.
5. Instale de nuevo la puerta lateral de la caja eléctrica y ponga el orificio oval de 8" en la unidad.
6. Guíe el alambre por su canal y coloque de nuevo el tablero frontal de la unidad. Véase
la fotografía de la derecha.
7. Enchufe la unidad en la toma de corriente de la pared.
NOTA: Cuando utilice el controlador de pared, el interruptor principal de la unidad siempre debe estar en posición NORMAL/REMOTE
.
7. CONTROLES (CONTINUACIÓN)
PRECAUCIÓN
Nunca utilice un taladro para realizar el agujero en la unidad ya que podrían
dañarse los componentes eléctricos del interior de la unidad.
VO0019
VD0088
VE0049
1
VD0170
A
VD0089
- 29 -
