6. INSTALACIÓN DE LA UNIDAD (CONTINUACIÓN)
6.10 CONEXIÓN DEL DRENAJE (ÚNICAMENTE EN EL MODELO GSHH3K)
VO0025
1
VO0046
1
2
3

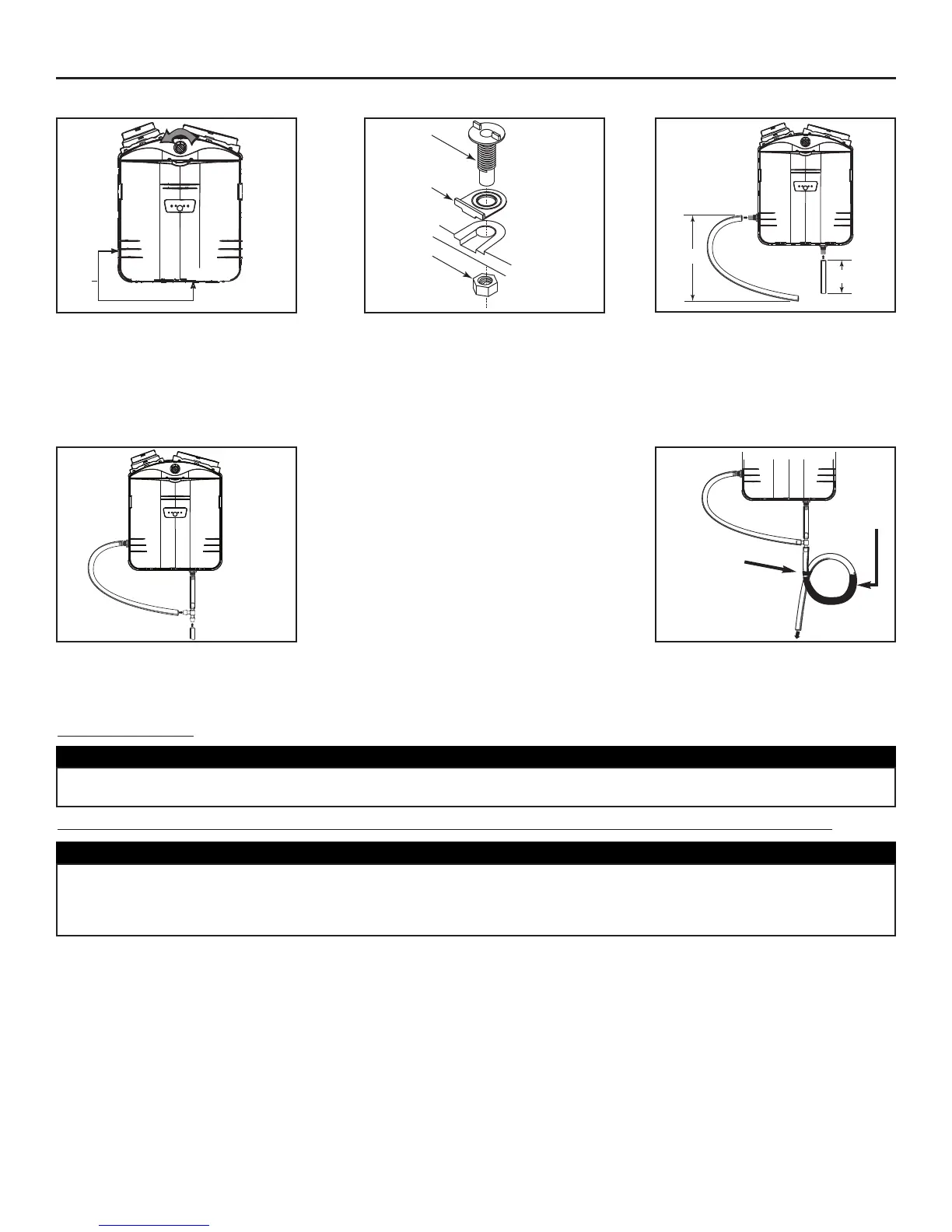

1. Abra la puerta poniendo el interruptor
en la posición OFF (para desbloquear
la puerta). Quite los pestillos de la
puerta y ábrala. Deslice hacia fuera
el montaje central para acceder a la
ubicación de los agujeros de las dos
piezas de drenaje (1). Perfore los agujeros.
2. Apriete con la mano las 2 piezas de
plástico de drenaje (1) utilizando las
juntas (2) y las tuercas (3), tal como
se indica. Cierre la puerta.
12
VO0027
27''
(686 mm)
7''
(178 mm)
3. Corte 2 secciones de tubo de plástico;
una de 7" (178 mm) de longitud y
otra de 27" (686 mm) de longitud, y
únalas a cada pieza de drenaje tal
como se indica.
3
VO0028
4. Junte las 2 secciones a la conexión en
"T" y al tubo principal tal como se indica.
VO0029
4
5
brida
agua
Al
desagüe
5. Realice con el tubo un bucle colector
de agua para evitar que en la unidad
entren olores desagradables procedentes
de la fuente de desagüe. Asegúrese
de que el bucle se encuentra DEBAJO
de la conexión en "T", tal como
aparece en el dibujo. Ello impedirá
que el agua suba de nuevo a la
unidad en caso de presión negativa.
Lleve el tubo hasta el drenaje del
suelo o hasta un cubo o una tubería de
desagüe. Compruebe que hay una ligera
pendiente para la evacuación del
residuo líquido.
6.11 APLICACIONES DE BAJA TEMPERATURA POR DEBAJO DEL PUNTO DE CONGELACIÓN (32°F Ó 0°C)
TODOS LOS MODELOS
ÚNICAMENTE PARA LOS MODELOS DE RECUPERACIÓN DE CALOR GSHH3K Y DE RECUPERATCIÓN DE ENERGÍA GSEH3K
GENERAL:
• Aísle el cuerpo del armario utilizando un revestimiento de aislamiento de 2" de grosor o colocando la unidad en un armario aislado
hecho con tablero aislante de fibra de vidrio de 2" de grosor.
• Asegúrese de que todos los conductos están aislados.
• Selle cuidadosamente todos los orificios de la unidad con cinta aislante para que no haya fugas de aire.
• Instale un cable calentador a lo largo de la tubería de drenaje para protegerla de la congelación.
- Utilice una cinta de calentamiento aprobada por UL siguiendo las instrucciones del fabricante.
- Debido al peso adicional de la cinta de calentamiento en la tubería de drenaje, sujete el tubo de plástico a cada pieza de drenaje
utilizando abrazaderas para manguera (no incluidas).
- Compruebe que la cinta de calentamiento admite una potencia de entre 3 y 6 vatios por pie a 120 V.
- Proteja el circuito al que está conectada la cinta de calentamiento con un interruptor de falla a tierra.
- Cubra la tubería de drenaje y el cable de calentamiento con un aislamiento de 1/2 pulgada de grosor.
- Si necesita alargar le tubería de drenaje más allá de los 9 pies que incluye la unidad, utilice tubería de cobre.
PRECAUCIÓN
Cuando la temperatura ambiente que rodea la unidad cae por debajo del punto de congelación (32°F o 0°C), es preciso que
todas las unidades estén en constante funcionamiento para impedir la condensación.
PRECAUCIÓN
• Cuando instale un modelo GSHH3K de filtración HEPA, purificación de aire y recuperación de calor, asegúrese de que el
armario de la unidad y su tubería de drenaje están protegidos de la congelación.
• Cuando instale un modelo GSHH3K de filtración HEPA, purificación de aire y recuperación de calor, instale un colector de
condensación si así lo indica la ordenanza local.
- 24 -
