Fíjese en la figura de la parte derecha para localizar los orificios ovales EXHAUST AIR TO
OUTSIDE (1) y FRESH AIR FROM OUTSIDE (2) de la parte superior de la unidad.
Fíjese bien y conecte el conducto aislado derecho a su orificio correspondiente.

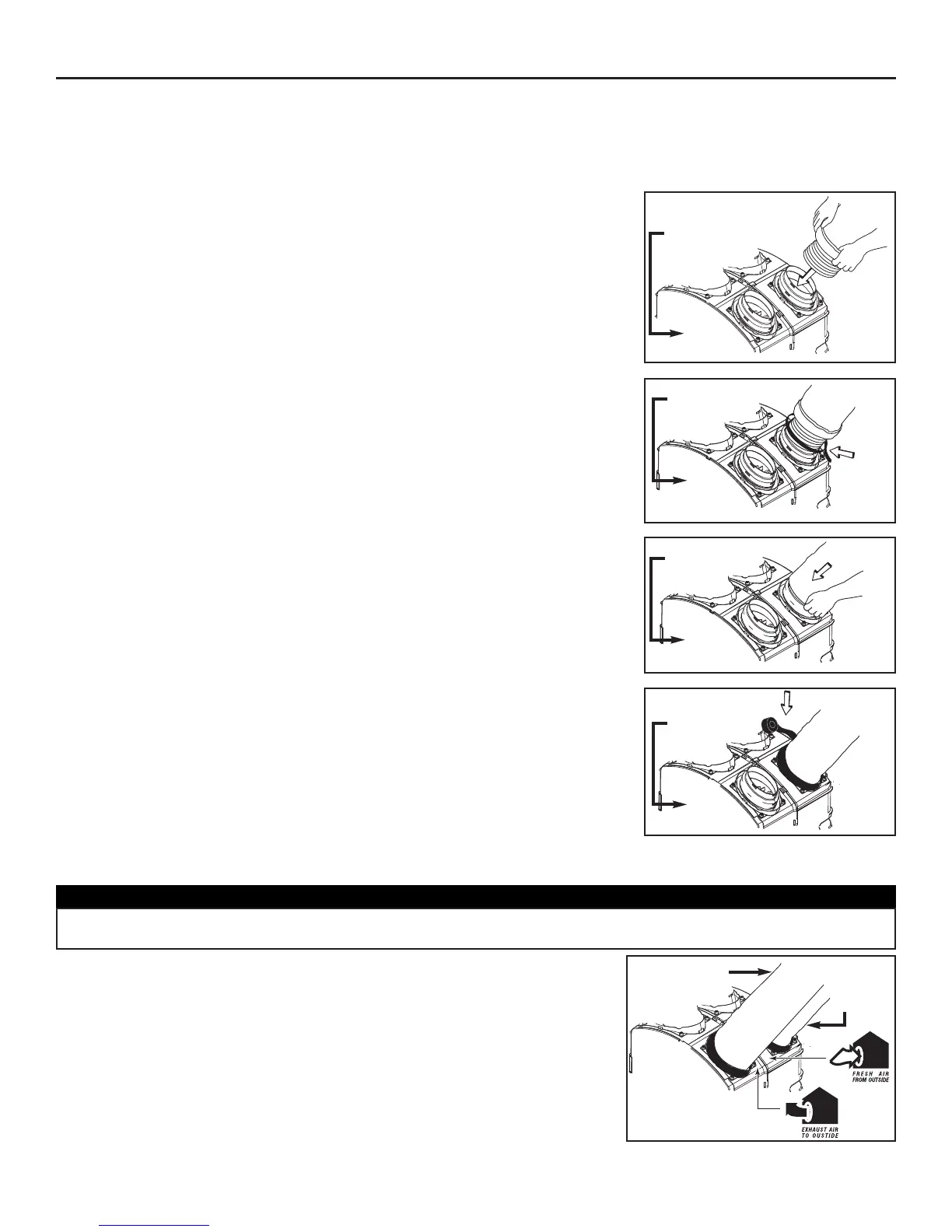

6.9 CONEXIÓN A LOS ORIFICIOS OVALES DE 5’’ A 6’’ DE LA UNIDAD
(UNICAMENTE EN LOS MODELOS GSVH1K, GSHH3K Y GSEH3K)
Siga el procedimiento que aparece a continuación para conectar los conductos flexibles aislados a los orificios ovales de 5" a 6" de la
unidad (
EXHAUST AIR TO OUTSIDE y FRESH AIR FROM OUTSIDE ).
1. Retire hacia atrás el aislamiento para que quede al descubierto el conducto flexible.
2. Conecte el conducto flexible interior a la parte más pequeña del orificio (óvalo de 5")
con una brida de 24".
NOTA: Si utiliza un conducto aislado de 6" de diámetro, emplee la parte más grande del
orificio (óvalo de 6").
3. Ponga el aislamiento alrededor de la junta y métalo entre el anillo interior y el anillo exterior
del orificio. Coloque la película impermeable alrededor del aislamiento y alrededor del
anillo exterior del orificio.
4. Ponga cinta adhesiva en la junta para sellarla herméticamente.
5. Repita las etapas 1 a 4 para cada uno de los conductos aislados.
6. INSTALACIÓN DE LA UNIDAD (CONTINUACIÓN)
VJ0017
VJ0016
VJ0018
VJ0019
Parte trasera
de la unidad
Parte trasera
de la unidad
Parte trasera
de la unidad
Parte trasera
de la unidad
Parte trasera
de la unidad
VJ0028E
1
2
PRECAUCIÓN
Trate de no comprimir el aislamiento cuando ajuste la cinta alrededor de la junta. El aislamiento comprimido pierde sus
propiedades aislantes y provoca goteo de agua debido a la condensación en la superficie exterior del conducto.
1) Conducto con el adhesivo rojo
2) Conducto con el adhesivo azul
- 23 -
