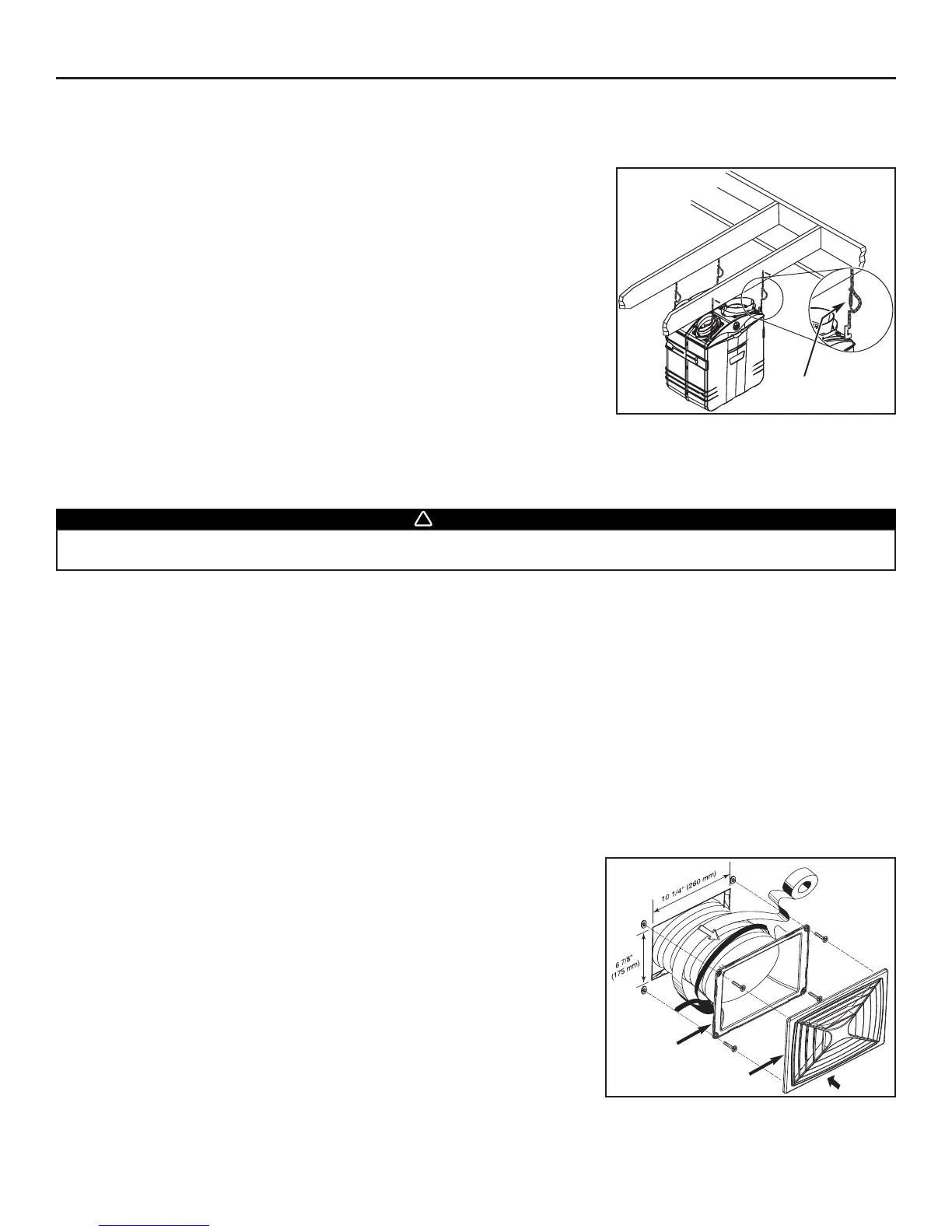

- 16 -
6.4 PARA APLICACIONES COLGADAS (CONTINUACIÓN)
NOTA: Para conectar los cables del control de pared, consulte la sección 7.4.
• Vuelva a colocar en su sitio la placa frontal y la puerta.
• Cuelgue la unidad de las viguetas, utilizando cuatro tornillos n.° 8 x 1½", cuatro
cadenas y cuatro muelles.
Véase la ilustración.
6.5 INSTALACIÓN DE REGISTROS Y CONDUCTOS DE 8’’
6.5.1 SISTEMA INDEPENDIENTE (TAL COMO SE MUESTRA EN LA SECCIÓN 5.3)
Conductos de recogida de aire viciado
• Instale el registro de recogida de aire viciado en el lugar en que se produzcan más contaminantes: Cocina, cuarto de estar, etc.
Coloque el registro lo más alejado posible de cualquier escalera y de modo que el aire circule por todos los espacios habitados
de la casa.
• Si instala el registro en la cocina, debe estar situado al menos a 4' (1,2 m) de la cocina.
• Instale el registro a 6"-8" (entre 152 y 203 mm) del techo en una pared interior O BIEN instálelo en el techo.
Conductos de distribución del aire puro y filtrado
• Instale el registro de distribución de aire puro y filtrado en un espacio abierto y grande de la planta inferior para lograr la mayor
circulación de aire posible. Tenga en cuenta que el registro de aire filtrado debe estar situado lo más lejos posible del punto de
recogida del aire viciado.
• Instale el registro a 6"-8" (entre 152 y 203 mm) del techo en una pared interior O BIEN instálelo en el techo. El conducto debería
tener una longitud mínima de 15' (4,6 m) (el aire fresco o filtrado circulará por la habitación y se mezclará con el aire de la pieza,
lo cual garantizará un flujo de aire en circulación continua).
Forma de conectar el conducto flexible de 8" a los registros y al conector del conducto de la unidad.
• Una vez decidida la ubicación del registro, realice un agujero de 10¼" x 6
7
/8"
(260 mm x 175 mm). Pase por el agujero un extremo del conducto flexible de 8" y
sujételo al conector del conducto (1) utilizando una brida de 30" y cinta adhesiva.
Sujete el conector del conducto a la pared (o al techo) utilizando sus cuatro anclajes
de plástico y tornillos n.o 8 x 3/4". A continuación, cierre a presión el registro (2).
6. INSTALACIÓN DE LA UNIDAD (CONTINUACIÓN)
ADVERTANCIA
Nunca instale un registro de expulsión de aire viciado en un espacio cerrado en el que haya un dispositivo de combustión en
marcha, como un horno de gas, una secadora, un calentador de agua de gas, o una chimenea.
