• Sujete el conector del conducto al conducto de la caldera o del sistema de aire
acondicionado utilizando los cuatro tornillos de sujeción provistos (n.° 8 x 3/4").
Selle la unión con una cinta adhesiva aprobada por UL.
• Con unas tijeras para metales o un martillo y un destornillador plano, realice un
agujero en el conducto de retorno de la caldera o del sistema de aire acondicionado.
A continuación, con las tijeras para metales, corte un agujero rectangular.
- 17 -
6. INSTALACIÓN DE LA UNIDAD (CONTINUACIÓN)
6.5 INSTALACIÓN DE REGISTROS Y CONDUCTOS DE 8’’ (CONTINUACIÓN)
6.5.1 S
ISTEMA INDEPENDIENTE (TAL COMO SE MUESTRA EN LA SECCIÓN 5.3)(CONTINUACIÓN)

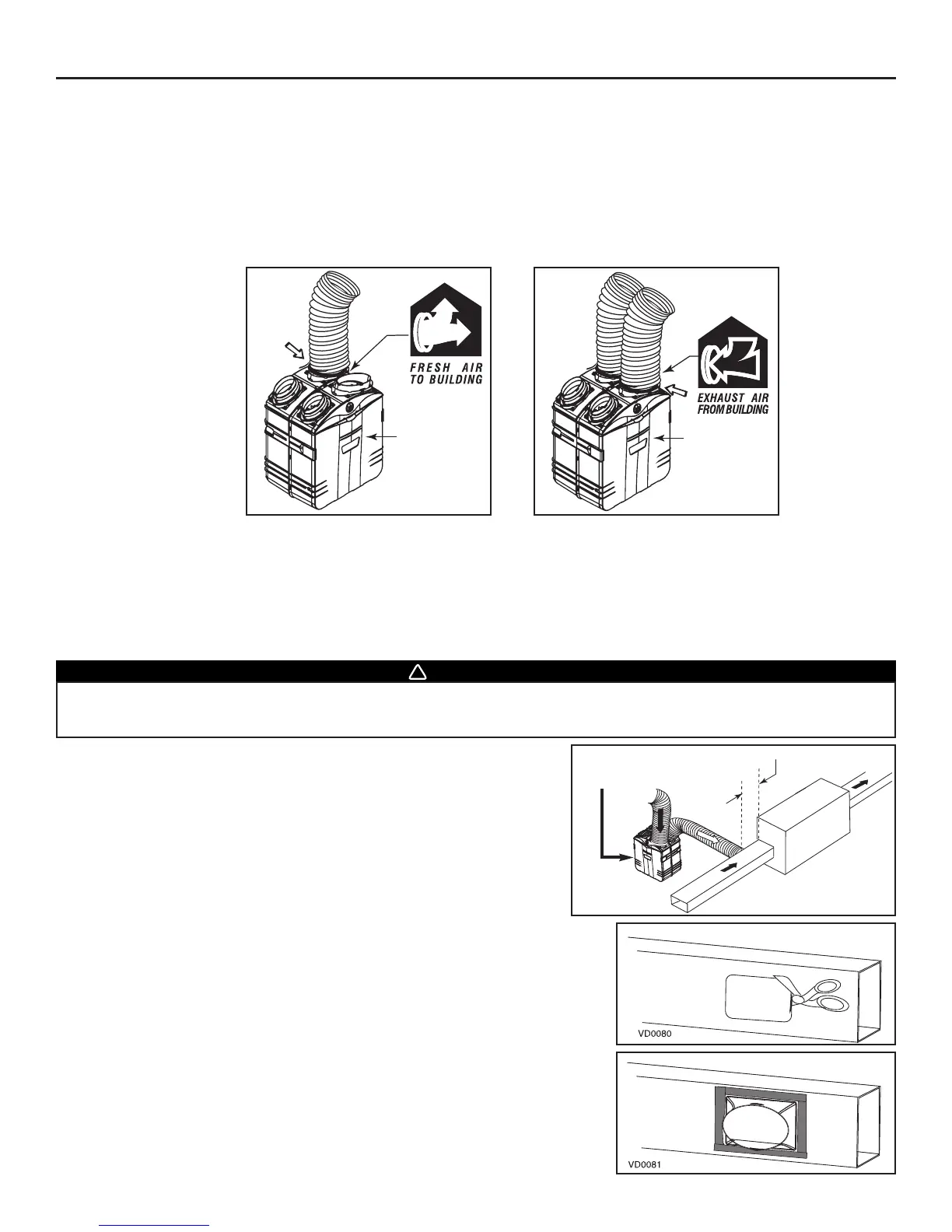

Forma de conectar el conducto flexible de 8" al conector del conducto de la unidad.
• Cada orificio aparece identificado en la parte superior de la unidad (véanse las ilustraciones siguientes). Mediante la etiqueta coloreada,
identifique de qué conducto se trata (el punto rojo corresponde al aire viciado y el punto azul, al aire filtrado). Repita el procedimiento
con el otro registro.
• Una el conducto del aire fresco que entra en el edificio (el del punto azul) con su orificio correspondiente, utilizando una brida (1).
A continuación, una el conducto de extracción de aire que sale del edificio (el del punto rojo) con el otro orificio de 8" (2).
NOTA: Utilice sólo un conducto aislado de 8" (no incluido) cuando los conductos puedan encontrarse a una temperatura ambiente situada
por encima o por debajo de la zona de confort.
6.5.2 PUNTO DE EXTRACCIÓN CENTRAL (TAL COMO SE MUESTRA EN LA SECCIÓN 5.4)
Conducto del aire viciado
Igual que en el caso del sistema independiente, descrito en el punto 6.5.1.
Conductos del aire filtrado (conexión del lado de retorno)
• Realice una abertura de 10¼" de largo x 6
7
/8" de alto (260 mm x175 mm)
en el conducto de retorno de la caldera o del sistema de aire acondicionado
a una distancia lineal mínima de 2 pies (0,61 m) de la caldera o del sistema
de aire acondicionado, por la parte de la que llega el aire (lado de retorno).
VJ0026E
Puerta frontal
de la unidad
VJ0027E
Puerta frontal
de la unidad
12
ADVERTANCIA
Cuando realice conexiones de conductos, utilice siempre las herramientas y el material aprobados. Respete todas las leyes o
normas vigentes en materia de seguridad. Consulte la ordenanza municipal de construcción. Utilice únicamente cinta aislante
aprobada por UL (Underwriters Laboratories Incorporated).
0
!
VD0128E
2 pies mínimo
ALIMENTACIÓN
RETORNO
Puerta frontal
de la unidad
