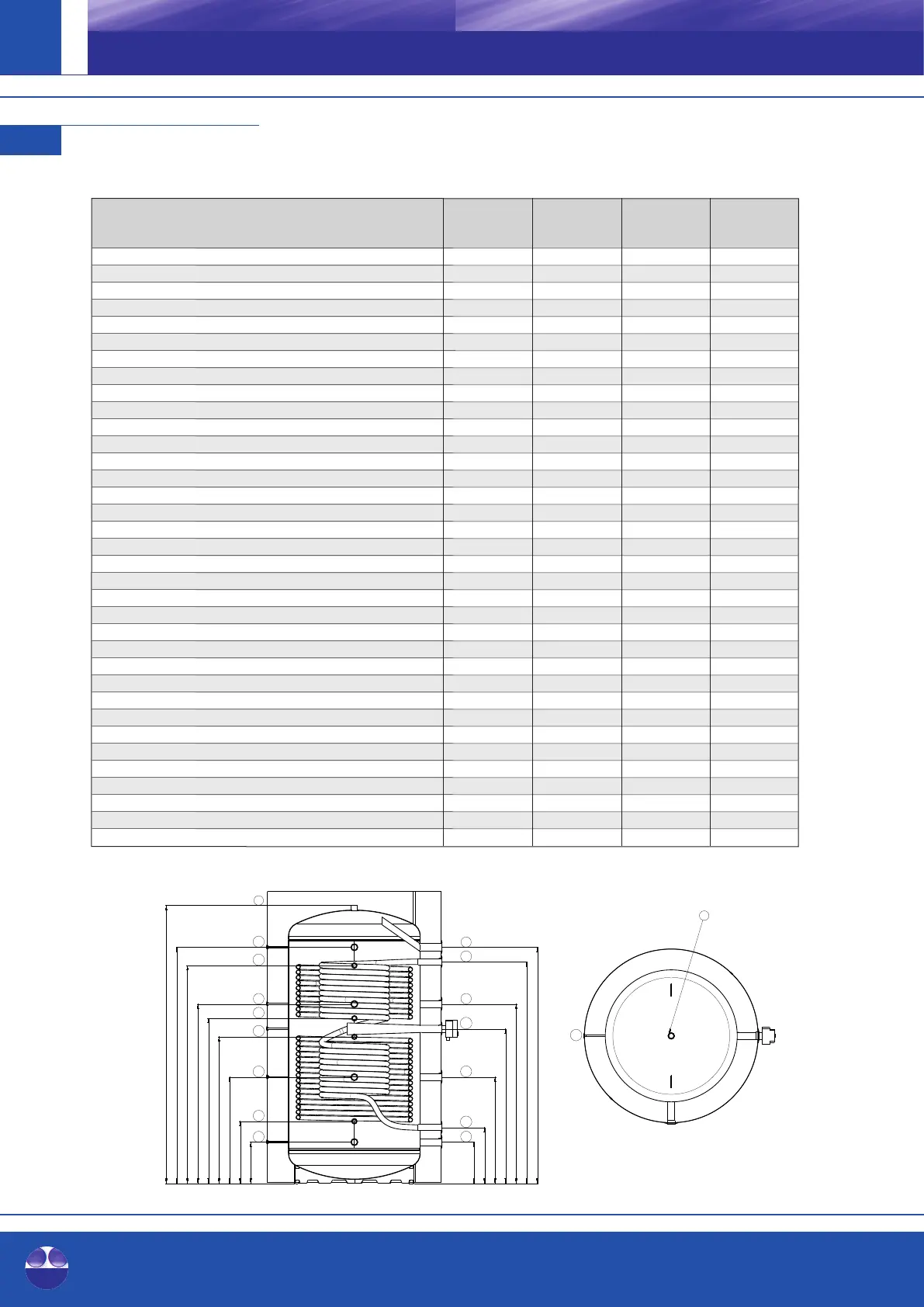

OEG 150 - Frischwasserspeicher

16
D
Frischwasserspeicher
800 – 1500
7. 6
Frischwasser-, Kombi- und Pufferspeicher
Frischwasserspeicher ohne, mit einem (-1) oder 800 / 800-1 / 1000 / 1000-1 / 1500 / 1500-1
zwei (-2) Glattrohrwärmetauschern 800-2 1000-2 / 1500-2
Tatsächliches Volumen nach EN 12897 [l] 801 / 796 / 792 996 / 990 / 985
1477 / 1470 / 1464
Brandschutzklasse der Dämmung nach DIN 4102-1 [-] B2 B2 B2
Gesamthöhe inklusive Dämmung [mm] 1900 2310 2190
Durchmesser ohne Dämmung [mm] 790 790 1000
Durchmesser mit Dämmung [mm] 1015 1015 1315
Kippmaß [mm] 1925 2280 2200
Gewicht [kg] 192 / 232 / 265 265 / 315 / 355 275 / 322 / 365
Energieeffizienzklasse nach EU-Verordnung Nr. 812/2013 [-] A+ A+ A+
Warmhalteverlust nach EN 12897 [W] 51 55 63
Schüttleistung 45 °C (Speicher 65 °C, Kaltwasser 10 °C, kein Nachheizen) [l] 457 571 857
Leistungskennzahl NL in Anlehnung an DIN 4708 [-] 4,5 6,4 8,4
Speicher pmax / tmax [bar] / [°C] 3 / 95 3 / 95 3 / 95
Trinkwasserwärmetauscher Fläche / Volumen [m²] / [l] 8 / 34 8 / 34 8 / 34
Trinkwasserwärmetauscher pmax / tmax [bar] / [°C] 6 / 95 6 / 95 6 / 95
Glattrohrwärmetauscher* unten Fläche / Volumen [m²] / [l] 2,6 / 17 3,3 / 21,3 4,5 / 29,7
Glattrohrwärmetauscher* oben Fläche / Volumen [m²] / [l] 2,2 / 14,2 2,6 / 17 2,8 / 18,6
Glattrohrwärmetauscher* pmax / tmax [bar] / [°C] 10 / 130 10 / 130 10 / 130
Rücklauf Wärmeerzeuger (Rp 1½) A [mm] 255 255 312
Rücklauf Glattrohrwärmetauscher** unten (Rp 1") B [mm] 413 363 470
Frei verfügbar (Rp 1½") C [mm] 694 832 804
Vorlauf Glattrohrwärmetauscher** unten (Rp 1") D [mm] 893 1063 1110
Rücklauf Glattrohrwärmetauscher** oben (Rp 1") E [mm] 1025 1293 1250
Frei verfügbar (Rp 1½") F [mm] 1133 1409 1358
Vorlauf Glattrohrwärmetauscher** oben (Rp 1") G [mm] 1425 1773 1650
Vorlauf Wärmeerzeuger (Rp 1½) H [mm] 1572 1985 1788
Entlüftung (Rp 1¼") I [mm] 1833 2246 2106
Frei verfügbar (Rp 1½") J [mm] 1572 1985 1788
Warmwasseranschluss (Rp 1¼") K [mm] 1462 1875 1678
Frei verfügbar (Rp 1½") L [mm] 1133 1409 1358
Heizstab (Rp 1½") M [mm] 963 1170 1170
Frei verfügbar (Rp 1½") N [mm] 694 832 804
Kaltwasseranschluss (Rp 1¼") O [mm] 365 498 422
Frei verfügbar (Rp 1½") P [mm] 255 255 312
Fühlerhülse (Ø 6 mm) Q [mm] div. Höhen div. Höhen div. Höhen
* Falls vorhanden
** Falls vorhanden,
ansonsten frei verfügbar (Rp 1")
Q
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
I
