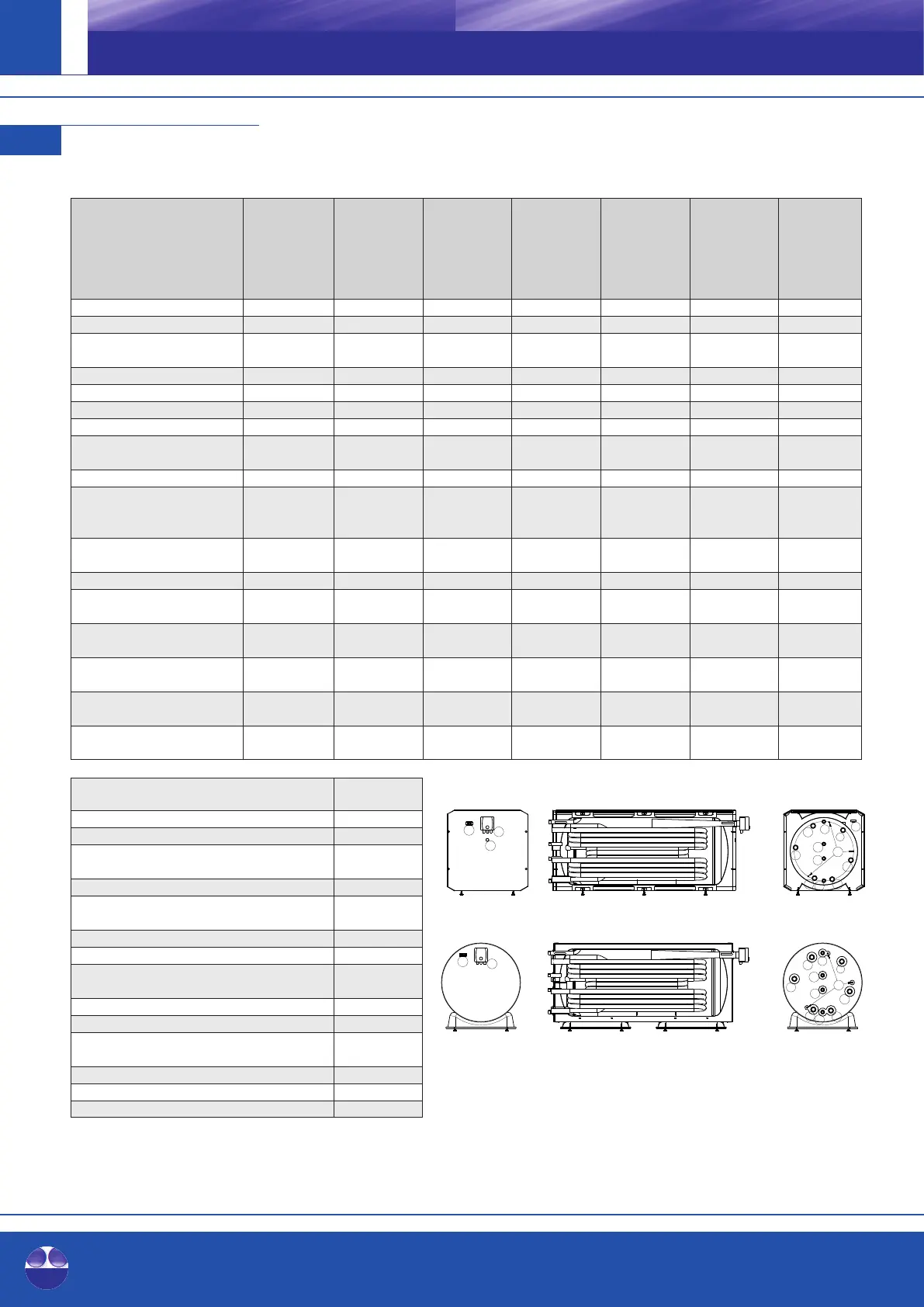

Ballon d'eau fraîche instantanée horizontaux et ballons d'eau
fraîche instantanée sous le plan de travail 120-500
7.10
FRFR
Ballon d'eau fraîche instantanée hori-
zontal et ballon d'eau fraîche instan-
tanée sous le plan de travail (horizon-
tal) sans, un (-1) ou deux (-2) échan- 120 / 120-1 / 150 / 150-1 / 200 / 200-1 / 300 / 300-1 / 400 / 400-1 / 500 / 500-1 /
geurs thermiques supplémentaires 120-2 150-2 200-2 300-2 400-2 500-2
Capacité réelle selon EN 12897 [l] 117 / 116 / 115 157 / 156 / 155 206 / 205 / 204 301 / 300 / 298 455 / 454 / 452 498 / 496 / 494
Classe de résistance au feu de
l’isolation selon DIN 4102-1 [-] B2 B2 B2 B2 B2 B2
Hauteur totale* avec isolation [mm] 700 700 700 700 850 850
Largeur [mm] 610 610 610 610 760 760
Longueur [mm] 785 995 1260 1750 1600 1730
Poids [kg] 55 / 60 / 65 65 / 72/ 79 79 / 87 / 96 103 / 111 / 120 123 / 136 / 150 141 / 154 / 167
Classe d’efficacité énergétique selon
le règlement européen n° 812/2013 [-] A+ A+ A+ A+ A+ A+
Perte de maintien au chaud selon EN 12897 [W] 26 29 31 36 41 43
Débit de soutirage 45°C
(ballon 65°C, eau froide 10°C,
pas de réchauffement nécessaire) [l] 70 85 115 175 230 290
Coefficient de performance NL
selon DIN 4708 [-] 0,8 1 1,2 1,6 2 3
Pression max./Température max. du ballon [bar] / [°C] 3 / 95 3 / 95 3 / 95 3 / 95 3 / 95 3 / 95
Surface/Contenance de l’échangeur
thermique eau chaude sanitaire [m²] / [l] 1,52 / 6,92 2,1 / 9,6 2,5 / 11 2,5 / 11 5,1 / 23 5,1 / 23
Pression max./Température max.
de l’échangeur thermique eau chaude sanitaire [bar] / [°C] 6 / 95 6 / 95 6 / 95 6 / 95 6 / 95 6 / 95
Echangeur thermique supplémentaire**
en bas surface/contenance [m²] / [l] 1 / 4,69 1,4 / 6,2 1,7 / 8 1,7 / 8 3 / 14 3 / 14
Echangeur thermique supplémentaire**
en haut surface/contenance [m²] / [l] 1 / 4,55 1,4 / 6,1 1,7 / 8 1,7 / 8 3 / 14 3 / 14
Echangeur thermique supplémentaire**
pression max./température max
. [bar] / [°C] 6 / 95 6 / 95 6 / 95 6 / 95 6 / 95 6 / 95
Retour échangeur thermique
supplémentaire en bas ** (Rp 1¼") A [mm]
Retour générateur de chaleur (R 1") B [mm]
Raccordement eau froide (Rp 1¼") C [mm]
Départ échangeur thermique
supplémentaire en bas ** (Rp 1¼") D [mm]
Librement disponible (R 1") E [mm]
Retour échangement thermique
supplémentaire ** en haut (Rp 1¼") F [mm]
Librement disponible (R 1") G [mm]
Doigt de gant *** (Ø 6 mm) H [mm]
Départ échangeur thermique**
supplémentaire ** en haut (Rp 1¼") I [mm]
Départ générateur de chaleur (R 1") J [mm]
Raccord eau chaude (Rp 1¼") K [mm]
Passage de câble de la sonde
(45x18 mm) L [mm]
Thermomètre (clip) M [mm]
Résistance électrique (Rp 1½") N [mm]
Passage de câble résistance électrique (Ø 26 mm) O [mm]
* réglable par les pieds ±13mm
** si existant
*** Attention! Installer la sonde de température absolument avant le montage de la gaine en tôle.
Utiliser le passage de câble de la sonde (L) pour le passage des sondes de température.
A
B
C
D
E
F
G
K
I
L
M
J
N
O
A
B
C
D
E
F
G
I
J
K
M
N
H
H
