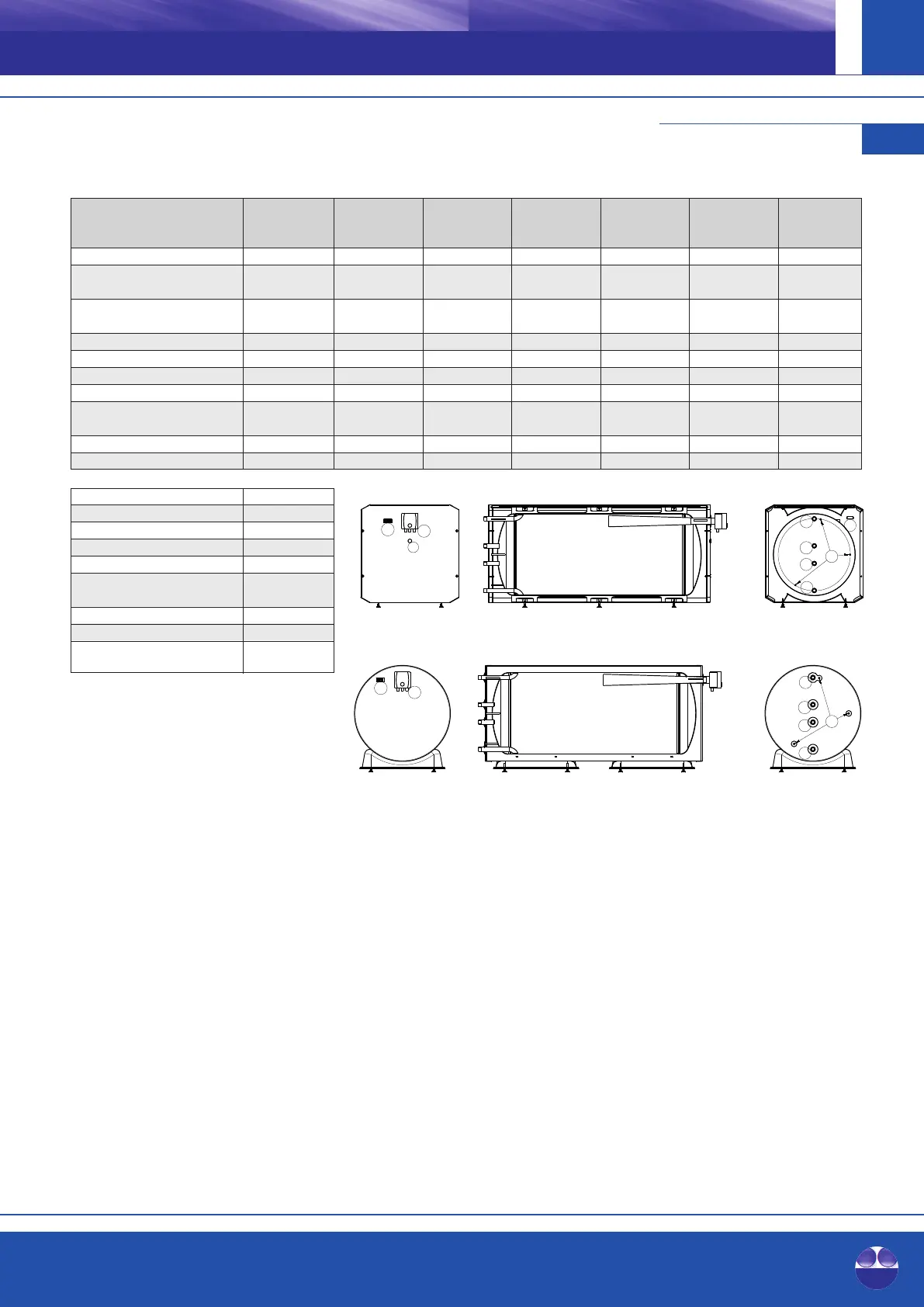

OEG 150 - Liegend- und Unterstellpufferspeicher; Liegend- und

D
19
Liegend- und Unterstellpufferspeicher
120 – 500
7. 9
Liegend- und
Unterstellpufferspeicher 120 150 200 300 400 500
Tatsächliches Volumen
nach EN 12897 [l] 117 158 208 302 457 500
Brandschutzklasse der Dämmung
nach DIN 4102-1 [-] B2 B2 B2 B2 B2 B2
Gesamthöhe* inklusive Dämmung [mm] 700 700 700 700 850 850
Breite [mm] 610 610 610 610 760 760
Länge [mm] 785 995 1260 1750 1600 1730
Gewicht [kg] 49 57 69 93 105 123
Energieeffizienzklasse nach
EU-Verordnung Nr. 812/2013 [-] A+ A+ A+ A+ A+ A+
Warmhalteverlust nach EN 12897 [W] 26 29 31 36 41 43
Speicher pmax / tmax [bar] / [°C] 3 / 95 3 / 95 3 / 95 3 / 95 3 / 95 3 / 95
Rücklauf Wärmeerzeuger (R 1") A [mm]
Frei verfügbar (R 1") B [mm]
Frei verfügbar (R 1") C [mm]
Vorlauf Wärmeerzeuger (R 1") D [mm]
Fühlerhülse** (Ø 6 mm) E [mm]
Fühlerkabeldurchführung
(45x18 mm) F [mm]
Thermometer (Clip) G [mm]
Heizstab (Rp 1½") H [mm
Kabeldurchführung Heizstab
(Ø 26 mm) I [mm]
* durch Füße ±13mm einstellbar
** Achtung! Temperaturfühler unbedingt vor Montage des Blechmantels installieren.
Zur Durchführung der Temperatursensoren die Fühlerkabeldurchführung (F) nutzen.
G
H
I
A
B
C
D
F
E
A
B
C
D
E
G
H
