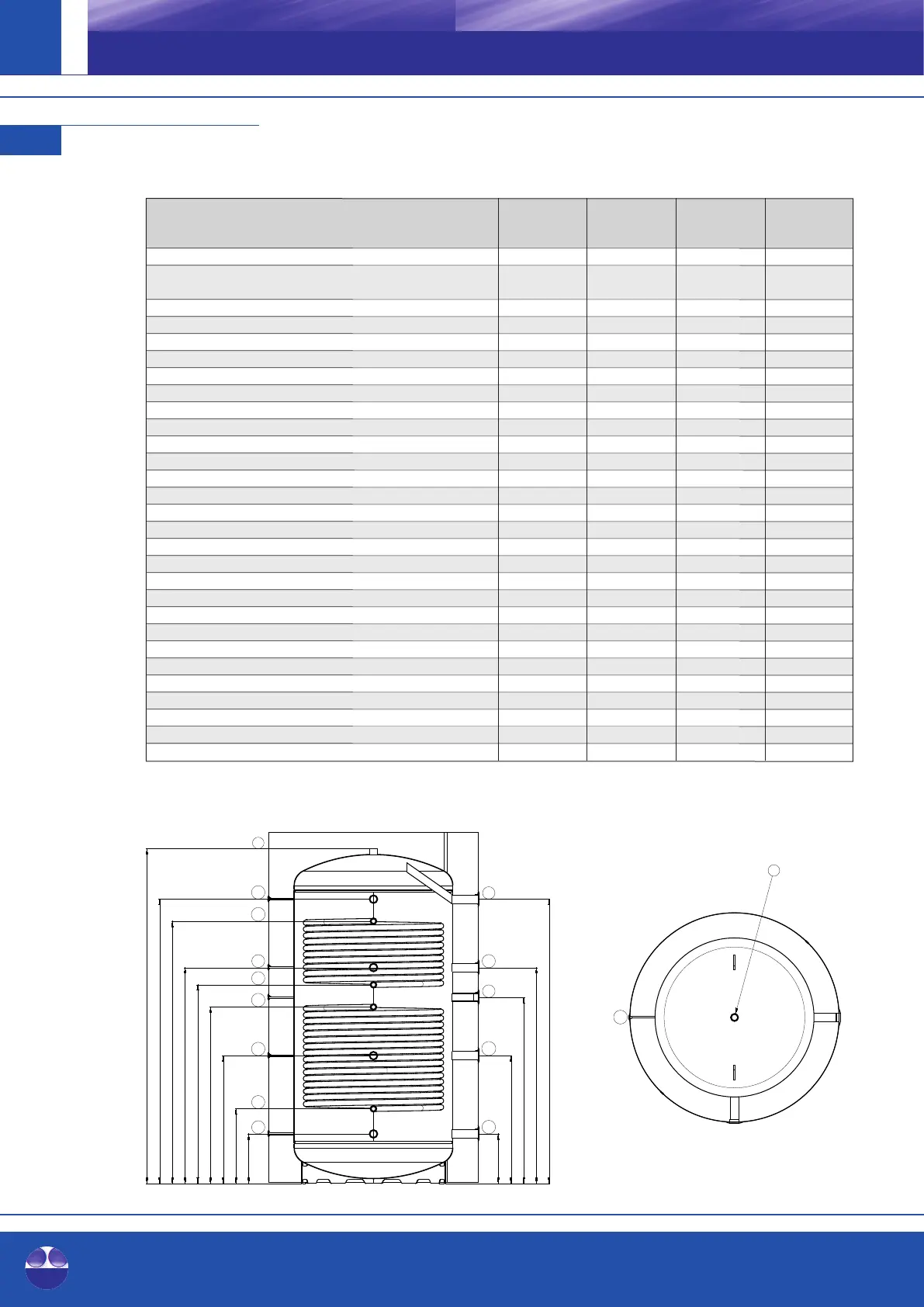

OEG 150 - Ballons Tampons

Ballons tampons
800 –1500
7.2
60
O
I
A
B
C
D
E
F
G
H
I
J
K
L
M
N
Ballon tampon sans, avec un (-1) ou
800 / 800-1 / 1000 / 1000-1 / 1500 / 1500-1 /
avec deux (-2) échangeurs thermiques à tube lisse
800-2 1000-2 1500-2
1480 / 1473 /
Capacité réelle selon EN 12897 [l] 804 / 800 / 795 999 / 993 / 988 1467
Classe de résistance au feu de l’isolation selon DIN 4102-1 [-] B2 B2 B2
Hauteur totale avec isolation [mm] 1900 2310 2190
Diamètre sans isolation [mm] 790 790 1000
Diamètre avec isolation [mm] 1015 1015 1315
Cote de basculement [mm] 1925 2280 2200
Poids [kg] 171 / 211 / 244 243 / 293 / 333 232 / 300 / 343
Classe d’efficacité énergétique selon le règlement européen n° 812/2013 [-] A+ A+ A+
Perte de maintien au chaud selon EN 12897 [W] 51 55 63
Pression max./Température max. du ballon [bar] / [°C] 3 / 95 3 / 95 3 / 95
Echangeur thermique à tube lisse* surface en bas / contenance [m²] / [l] 2,6 / 17 3,3 / 21,3 4,5 / 29,7
Echangeur thermique à tube lisse* surface en haut / contenance [m²] / [l] 2,2 / 14,2 2,6 / 17 2,8 / 18,6
Pression max./Température max. de l’échangeur thermique à tube lisse* [bar] / [°C] 10 / 130 10 / 130 10 / 130
Retour générateur de chaleur (Rp 1½) A [mm] 255 255 312
Retour échangeur thermique à tube lisse**en bas (Rp 1’’) B [mm] 413 363 470
Librement disponible (Rp 1 1/2’’) C [mm] 694 832 804
Départ échangeur thermique à tube lisse** en bas (Rp 1’’) D [mm] 893 1063 1110
Retour échangeur thermique à tube lisse** en haut (Rp 1’’) E [mm] 1025 1293 1250
Librement disponible (Rp 1 1/2’’) F [mm] 1133 1409 1358
Départ échangeur thermique à tube lisse** en haut (Rp 1’’) G [mm] 1425 1773 1650
Départ générateur de chaleur (Rp 1 ½’’) H [mm] 1572 1985 1788
Purge (Rp 1 ¼’’) I [mm] 1833 2246 2106
Librement disponible (Rp 1 ½’’) J [mm] 1572 1985 1788
Librement disponible (Rp 1 ½’’) K [mm] 1133 1409 1358
Résistance électrique (Rp 1 ½’’) L [mm] 963 1170 1170
Librement disponible (Rp 1 ½’’) M [mm] 694 832 804
Librement disponible (Rp 1 ½’’) N [mm] 255 255 312
Doigt de gant (Ø 6 mm) O [mm] diverses hauteurs diverses hauteurs diverses hauteurs
* si existant
** si existant,
sinon librement disponible (Rp 1")
