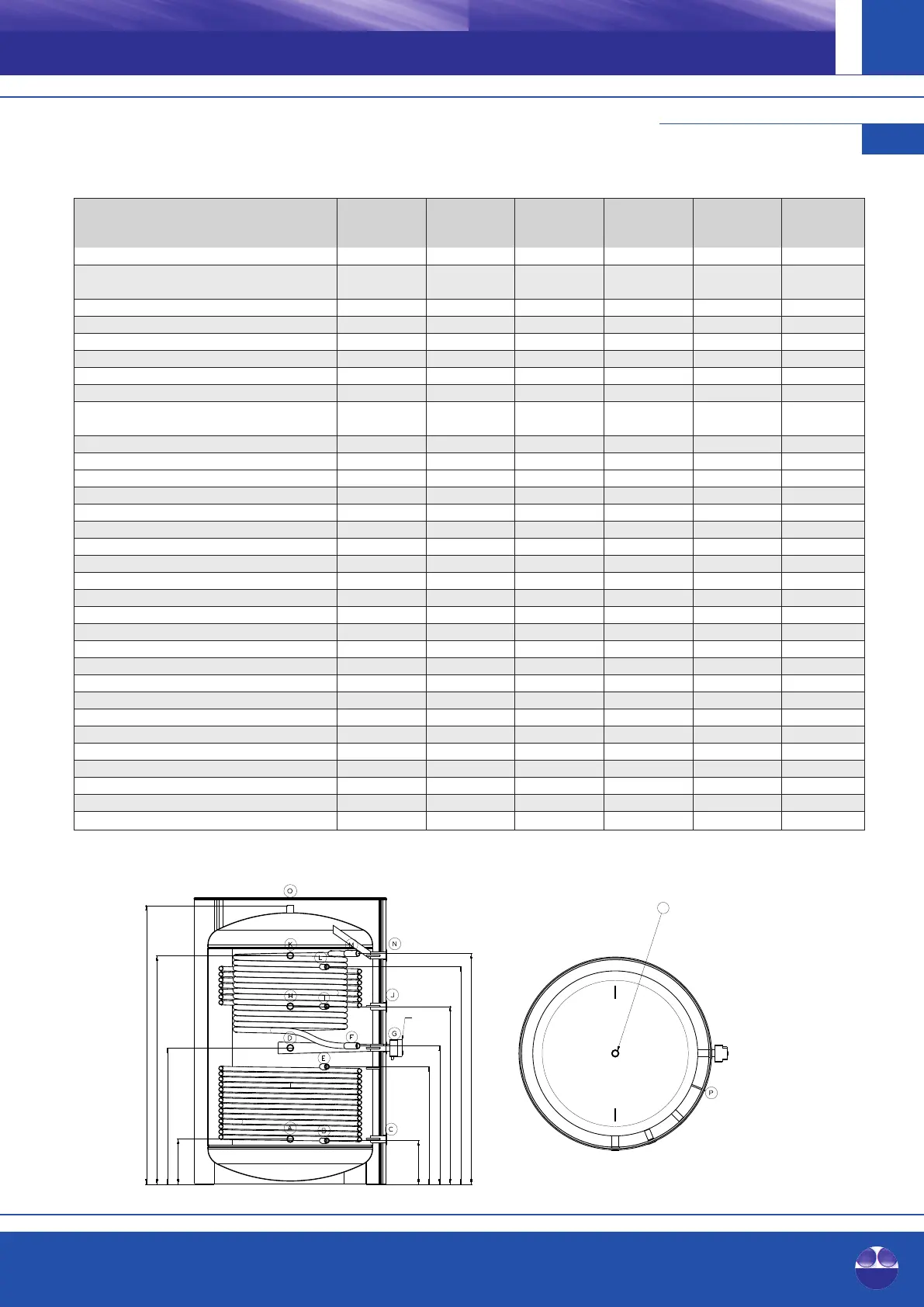

OEG 150 - Frischwasserspeicher

D
17
Frischwasserspeicher
2250 – 5000
7. 7
* Falls vorhanden
** Falls vorhanden,
ansonsten frei verfügbar (Rp 1")
2250l
O
2250 l
Frischwasser-, Kombi- und Pufferspeicher
Frischwasserspeicher ohne, mit einem (-1) 2250 / 2250-1 / 2600 / 2600-1 / 3000 / 3000-1 / 4000 / 4000-1 / 5000 / 5000-1 /
oder zwei (-2) Glattrohrwärmetauschern 2250-2 2600-2 3000-2 4000-2 5000-2
Tatsächliches Volumen nach EN 12897 [l] 2258 / 2249 / 2593 / 2582 / 3000 / 2990 / 3883 / 3870 / 5053 / 5038 /
2244 2573 2979 3857 5023
Brandschutzklasse der Dämmung nach DIN 4102-1 [-] B2 B2 B2 B2 B2
Gesamthöhe inklusive Dämmung [mm] 2165 2440 2300 3000 3000
Durchmesser ohne Dämmung [mm] 1250 1250 1400 1400 1600
Durchmesser mit Dämmung [mm] 1450 1450 1600 1600 1800
Kippmaß [mm] 2165 2500 2405 2935 3100
Gewicht [kg] 341 / 378 / 415 340 / 430 / 500 375 / 460 / 545 454 / 557 / 660 532 / 651 / 770
Schüttleistung 45 °C
(Speicher 65 °C, Kaltwasser 10 °C, kein Nachheizen) [l] 1142 1480 1714 2285 2857
Leistungskennzahl NL in Anlehnung an DIN 4708 [-] 10 12 15 20 25
Speicher pmax / tmax [bar] / [°C] 3 / 95 3 / 95 3 / 95 3 / 95 3 / 95
Trinkwasserwärmetauscher Fläche / Volumen [m²] / [l] 9 / 39,5 9 / 39,5 9 / 39,5 9 / 39,5 9 / 39,5
Trinkwasserwärmetauscher pmax / tmax [bar] / [°C] 6 / 95 6 / 95 6 / 95 6 / 95 6 / 95
Glattrohrwärmetauscher* unten Fläche / Volumen [m²] / [l] 4,9 / 32 5,9 / 39 5,5 / 36 6,8 / 44 7,8 / 51
Glattrohrwärmetauscher* oben Fläche / Volumen [m²] / [l] 2,5 / 16 4,6 / 30 5,5 / 36 6,8 / 44 7,8 / 51
Glattrohrwärmetauscher* pmax / tmax [bar] / [°C] 10 / 130 10 / 130 10 / 130 10 / 130 10 / 130
Rücklauf Wärmeerzeuger (Rp 1½) A [mm] 343 339 405 465 440
Rücklauf Glattrohrwärmetauscher** unten (Rp 1") B [mm] 331 369 - / 440 / 440 465 440
Frei verfügbar (Rp 1½") C [mm] 343 339 405 465 440
Frei verfügbar (Rp 1½") D [mm] 1033 769 1109 1095 1070
Vorlauf Glattrohrwärmetauscher** unten (Rp 1") E [mm] 891 1089 - / 960 / 960 1095 1070
Kaltwasseranschluss (Rp 1¼") F [mm] 1048 1324 1109 1690 1665
Heizstab (Rp 1½") / Frei Verfügbar (Rp 1½") G [mm] 1033 / - - / 769 1109 / - - / 1095 - / 1070
Frei verfügbar (Rp 1½") H [mm] 1348 1519 1341 1745 1720
Rücklauf Glattrohrwärmetauscher** oben (Rp 1") I [mm] 1348 1439 - / - / 1254 1745 1720
Frei verfügbar (Rp 1½") J [mm] 1348 1519 1341 1745 1720
Vorlauf Wärmeerzeuger (Rp 1½) K [mm] 1733 2019 1809 2375 2350
Vorlauf Glattrohrwärmetauscher** oben (Rp 1") L [mm] 1648 1989 - / - / 1774 2375 2350
Warmwasseranschluss (Rp 1¼") M [mm] 1750 2024 1809 2390 2365
Frei verfügbar (Rp 1½") N [mm] 1733 2019 1809 2375 2350
Entlüftung (Rp 1¼") O [mm] 2112 2391 2245 2840 2828
Fühlerhülse (Ø 6 mm) P [mm] div. Höhen div. Höhen div. Höhen div. Höhen div. Höhen
