OEG 150 - Ballons Combinés Pour

A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
Anode 500l
N
Anode 500 l
71
FRFR
Ballon combiné pour pompe à chaleur
300 - 500
7.13
Ballons d'eau fraîche instantanée, ballons combinés et ballons tampons

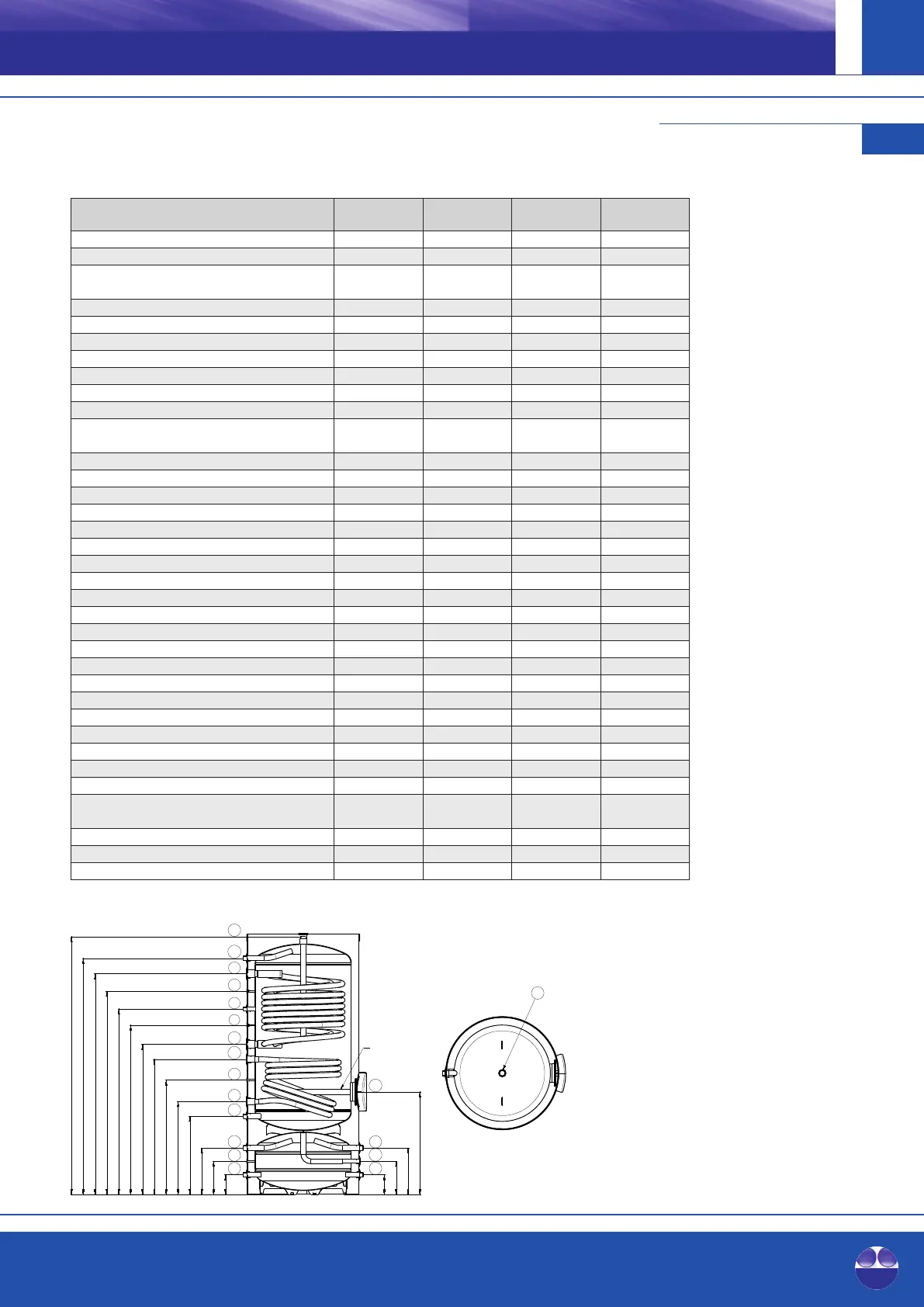

Ballon combiné pour pompe à chaleur 300 400 500
Capacité réelle selon EN 12897 [l] 301 399 468
Capacité du réservoir d’eau chaude sanitaire
(partie de la contenance réelle) [l] 203 300 370
Classe de résistance au feu de l’isolation selon DIN 4102-1 [-] B2 B2 B2
Hauteur totale avec isolation [mm] 1235 1540 1762
Diamètre avec isolation [mm] 760 760 760
Cote de basculement [mm] 1445 1710 1910
Poids [kg] 125 155 205
Classe d’efficacité énergétique selon le règlement européen n° 812/2013 [-] A+ A+ A+
Perte de maintien au chaud selon EN 12897 [W] 36 39 42
Débit de soutirage 45°C (ballon 65°C, eau froide 10°C,
pas de réchauffement nécessaire) [l] 259 439 599
Coefficient de performance NL selon DIN 4708 [-] 5 9 12
Pression max./Température max. du réservoir tampon [bar] / [°C] 3 / 95 3 / 95 3 / 95
Pression max./Température max. du réservoir d’eau chaude sanitaire [bar] / [°C] 10 / 95 10 / 95 10 / 95
Echangeur thermique à tube lisse surface en bas surface / contenance [m²] / [l] - / - 1 / 6 1 / 6
Echangeur thermique à tube lisse surface en haut surface / contenance [m²] / [l] 1,2 / 8 1,2 / 8 2,4 / 16
Pression max./Température max. de l’échangeur thermique à tube lisse [bar] / [°C] 10 / 130 10 / 130 10 / 130
Librement disponible (R 1") A [mm] 137 137 137
Doigt de gant (Ø 6 mm) B [mm] 227 227 227
Librement disponible (R 1") C [mm] 317 317 317
Raccordement eau froide (R 1") D [mm] 531 531 531
Retour échangeur thermique à tube lisse en bas (Rp 1") E [mm] - 630 630
Doigt de gant (Ø 6 mm) F [mm] 630 775 775
Départ échangeur thermique à tube lisse en bas (Rp 1") G [mm] - 915 915
Retour échangeur à tube lisse en haut (Rp 1¼") H [mm] 725 1017 1017
Doigt de gant (Ø 6 mm) I [mm] - - 1145
Raccordement circulation (R ¾") J [mm] 821 1113 1255
Doigt de gant (Ø 6 mm) K [mm] 888 1180 1375
Départ échangeur thermique à tube lisse en haut (Rp 1¼") L [mm] 970 1262 1493
Raccordement eau chaude (R 1") M [mm] 1069 1375 1597
Raccordement anode (Rp 1¼") N [mm] 1203 1509 1731
Bride de nettoyage servant également de raccord
pour la résistance électrique! (LK Ø 150 mm, 8 x M12) O [mm] 695 695 695
Librement disponible (R 1") P [mm] 317 317 317
Purge (Rp ½") Q [mm] 227 227 227
Librement disponible (R 1") R [mm] 137 137 137
