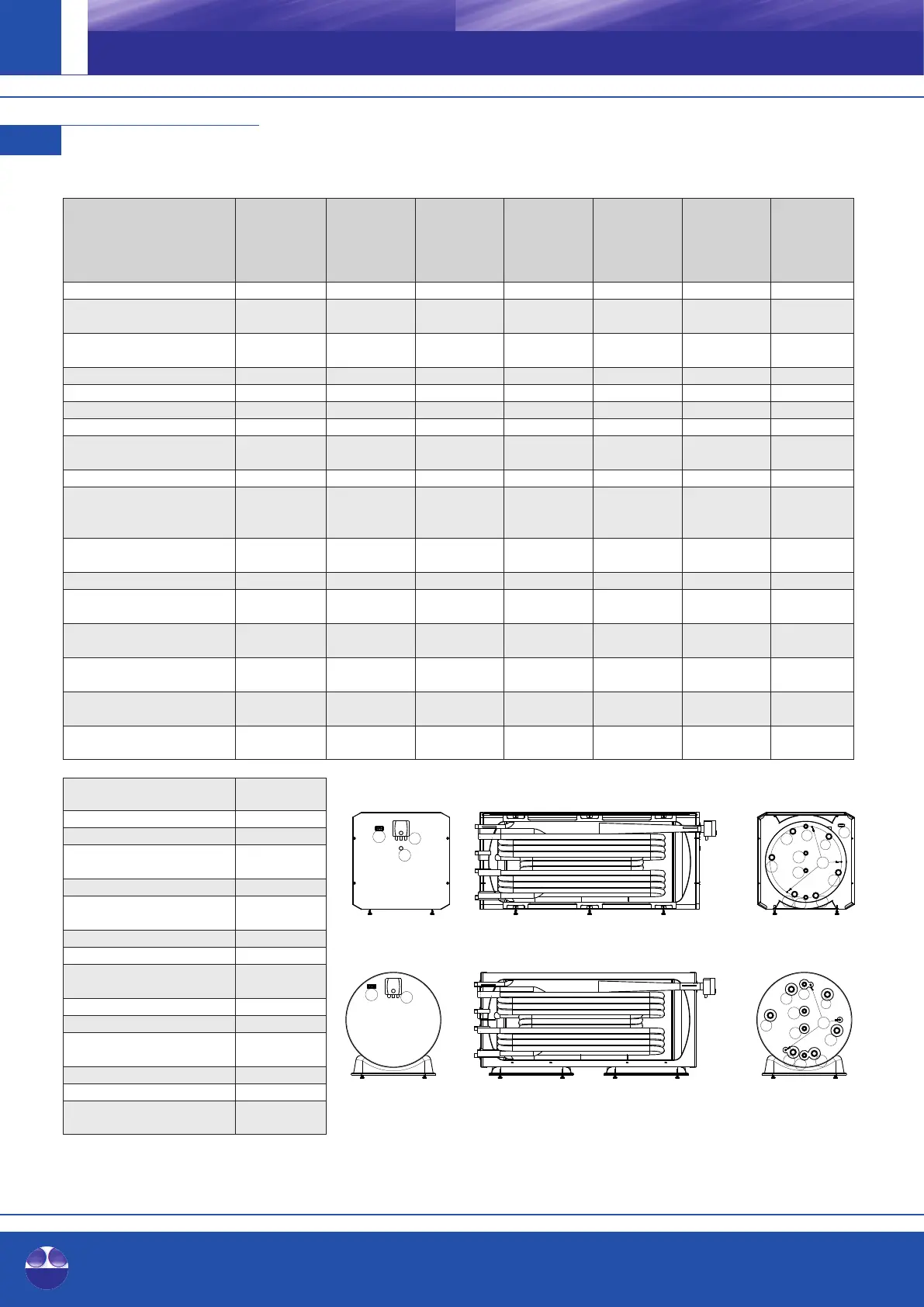

OEG 150 - Unterstellfrischwasserspeicher

20
D
Liegend- und Unterstellfrischwasserspeicher
120 – 500
7.10
Frischwasser-, Kombi- und Pufferspeicher
Liegend- und Unterstellfrisch-
wasserspeicher ohne,
mit einem (-1) oder zwei (-2) 120 / 120-1 / 150 / 150-1 / 200 / 200-1 / 300 / 300-1 / 400 / 400-1 / 500 / 500-1 /
Zusatzwärmetauschern 120-2 150-2 200-2 300-2 400-2 500-2
Tatsächliches Volumen
nach EN 12897 [l] 117 / 116 / 115 157 / 156 / 155 206 / 205 / 204 301 / 300 / 298 455 / 454 / 452 498 / 496 / 494
Brandschutzklasse der Dämmung
nach DIN 4102-1 [-] B2 B2 B2 B2 B2 B2
Gesamthöhe* inklusive Dämmung [mm] 700 700 700 700 850 850
Breite [mm] 610 610 610 610 760 760
Länge [mm] 785 995 1260 1750 1600 1730
Gewicht [kg] 55 / 60 / 65 65 / 72/ 79 79 / 87 / 96 103 / 111 / 120 123 / 136 / 150 141 / 154 / 167
Energieeffizienzklasse
nach EU-Verordnung Nr. 812/2013 [-] A+ A+ A+ A+ A+ A+
Warmhalteverlust nach EN 12897 [W] 26 29 31 36 41 43
Schüttleistung 45 °C
(Speicher 65 °C, Kaltwasser 10 °C,
kein Nachheizen) [l] 70 85 115 175 230 290
Leistungskennzahl NL in
Anlehnung an DIN 4708 [-] 0,8 1 1,2 1,6 2 3
Speicher pmax / tmax [bar] / [°C] 3 / 95 3 / 95 3 / 95 3 / 95 3 / 95 3 / 95
Trinkwasserwärmetauscher
Fläche / Volumen [m²] / [l] 1,52 / 6,92 2,1 / 9,6 2,5 / 11 2,5 / 11 5,1 / 23 5,1 / 23
Trinkwasserwärmetauscher
pmax / tmax [bar] / [°C] 6 / 95 6 / 95 6 / 95 6 / 95 6 / 95 6 / 95
Zusatzwärmetauscher**
unten Fläche / Volumen [m²] / [l] 1 / 4,69 1,4 / 6,2 1,7 / 8 1,7 / 8 3 / 14 3 / 14
Zusatzwärmetauscher**
oben Fläche / Volumen [m²] / [l] 1 / 4,55 1,4 / 6,1 1,7 / 8 1,7 / 8 3 / 14 3 / 14
Zusatzwärmetauscher**
pmax / tmax [bar] / [°C] 6 / 95 6 / 95 6 / 95 6 / 95 6 / 95 6 / 95
Rücklauf Zusatzwärmetauscher
unten** (Rp 1¼") A [mm]
Rücklauf Wärmeerzeuger (R 1") B [mm]
Kaltwasseranschluss (Rp 1¼") C [mm]
Vorlauf Zusatzwärmetauscher
unten** (Rp 1¼") D [mm]
Frei verfügbar (R 1") E [mm]
Rücklauf Zusatzwärmetauscher**
oben (Rp 1¼") F [mm]
Frei verfügbar (R 1") G [mm]
Fühlerhülse*** (Ø 6 mm) H [mm]
Vorlauf Zusatzwärmetauscher**
oben (Rp 1¼") I [mm]
Vorlauf Wärmeerzeuger (R 1") J [mm]
Warmwasseranschluss (Rp 1¼") K [mm]
Fühlerkabeldurchführung
(45x18 mm) L [mm]
Thermometer (Clip) M [mm]
Heizstab (Rp 1½") N [mm]
Kabeldurchführung Heizstab
(Ø 26 mm) O [mm]
* durch Füße ±13mm einstellbar
** falls vorhanden
*** Achtung! Temperaturfühler unbedingt vor Montage des Blechmantels installieren.
Zur Durchführung der Temperatursensoren die Fühlerkabeldurchführung (L) nutzen.
A
B
C
D
E
F
G
K
I
L
M
J
N
O
A
B
C
D
E
F
G
I
J
K
M
N
H
H
