OEG 150 - Ballons Combinés

70
Ballons combinés
800 – 1500
7.12
FR

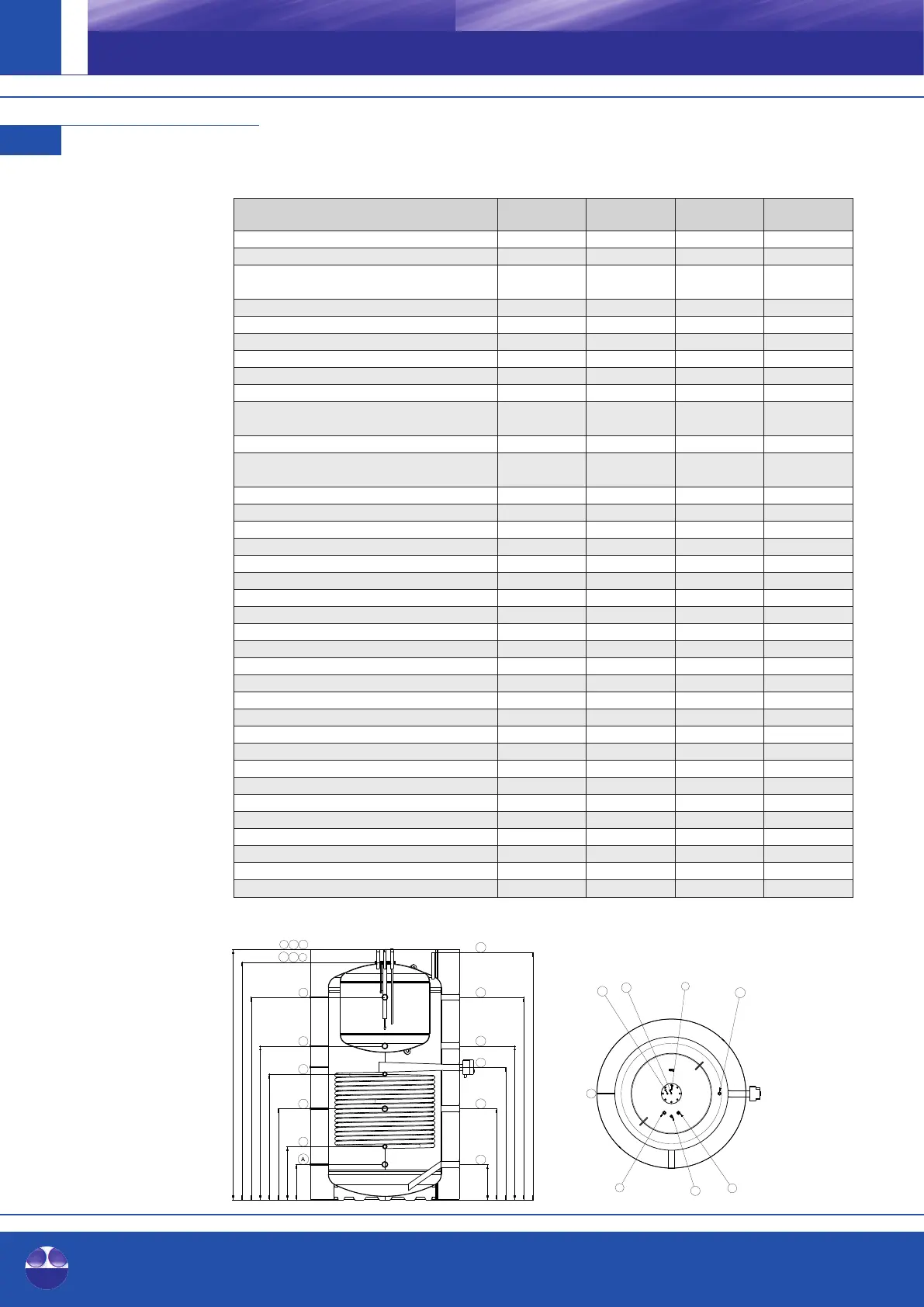

Ballon combiné 800 1000 1500
Capacité réelle selon EN 12897 [l] 788 993 1464
Capacité du réservoir d’eau chaude sanitaire
(partie de la contenance réelle) [l] 206 206 322
Classe de résistance au feu de l’isolation selon DIN 4102-1 [-] B2 B2 B2
Hauteur totale avec isolation [mm] 1945 2355 2215
Diamètre sans isolation [mm] 790 790 1000
Diamètre avec isolation [mm] 1015 1015 1315
Cote de basculement [mm] 1925 2280 2200
Poids [kg] 260 350 380
Classe d’efficacité énergétique selon le règlement
européen n° 812/2013 [-] A+ A+ A+
Perte de maintien au chaud selon EN 12897 [W] 50 55 63
Débit de soutirage 45°C (ballon 65°C, eau froide 10°C,
pas de réchauffement nécessaire) [l] 315 350 471
Coefficient de performance NL selon DIN 4708 [-] 6 7 12
Pression max./Température max. du réservoir tampon [bar] / [°C] 3 / 95 3 / 95 3 / 95
Pression max./Température max. du réservoir d’eau chaude sanitaire [bar] / [°C] 10 / 95 10 / 95 10 / 95
Echangeur thermique à tube lisse surface en bas surface / contenance [m²] / [l] 2,6 / 17 3,3 / 21,3 4,5 / 29,7
Pression max./Température max. de l’échangeur thermique à tube lisse [bar] / [°C] 10 / 130 10 / 130 10 / 130
Retour générateur de chaleur (Rp 1 ½) A [mm] 255 255 312
Retour échangeur thermique à tube lisse en bas (Rp 1") B [mm] 413 363 470
Librement disponible (Rp 1½") C [mm] 694 832 804
Départ échangement thermique à tube lisse en bas (Rp 1") D [mm] 893 1063 1110
Librement disponible (Rp 1½") E [mm] 1133 1409 1358
Départ générateur de chaleur (Rp 1½) F [mm] 1572 1985 1788
Doigt de gant sonde réservoir eau sanitaire en haut (Ø 6 mm) GI [mm] 1822 2230 2093
Raccordement anode (M8) H [mm] 1822 2230 2093
Doigt de gant sonde réservoir eau sanitaire en bas (Ø 6 mm) I [mm] 1822 2230 2093
Raccordement eau chaude (R ¾") J [mm] 1939 2352 2211
Raccordement circulation (R ½") K [mm] 1939 2352 2211
Raccordement eau froide (R ¾") L [mm] 1939 2352 2211
Purge (Rp ½") M [mm] 1927 2340 2181
Librement disponible (Rp 1½") N [mm] 1572 1985 1788
Librement disponible (Rp 1½") O [mm] 1133 1409 1358
Raccordement résistance (Rp 1½") P [mm] 963 1170 1170
Librement disponible (Rp 1½") Q [mm] 694 832 804
Librement disponible (Rp 1½") R [mm] 255 255 312
Doigt de gant (Ø 6 mm) S [mm] diverses hauteurs diverses hauteurs diverses hauteurs
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
S
Q
R
J
K
L
M
G
H
I
Ballons d'eau fraîche instantanée, ballons combinés et ballons tampons
